LinearLabTools

LinearLabToolsは、リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLAB® と Python のプログラムを集めた製品です。

通常、データ・コンバータ用の評価ボードは、一緒に使用するコントローラ・ボードに接続し、さらにそのコントローラ・ボードを、A/D コンバータ用の PScope や D/A コンバータ用の LTDACgen といったリニアテクノロジーの GUI プログラムを実行するホスト・コンピュータに接続します。GUI によって基本的な性能測定はできますが、特定の用途に応じて部品の評価を行うために必要な任意のテスト・シーケンスを実行したり、他のハードウェアと通信したりすることなどには対応していません。LinearLabTools を使用することで、他のテスト機器と同様に固有のソフトウェアを使用してリニアテクノロジーのデータ・コンバータ・デモ・ボードを制御することができます。

それだけではありません。

LinearLabToolsパッケージには、さまざまなアプリケーション例、シミュレーション、ミックスド・シグナルの概念を説明する教育用プログラムも含まれています。

クイック・スタート

MATLAB インストール方法の詳細（英語／PDF）

Python インストール方法の詳細（英語／PDF）

1) 評価対象のデモ・ボードに使用する GUI（ADC 用の PScope または DAC 用の LTDACgen）をインストールします。詳細はボードのデモ・マニュアルに記載されています。これによって正しいドライバがインストールされ、LinearLabTools からアクセスする前にシステムの基本的な機能をテストできるようになります。

2) ボードのデモ・マニュアルに記載されている方法に従います。ボードのパワーアップ、適切なクロック信号の適用、アナログ入力および出力への適切な接続などが記載されています。

3) LinearLabTools のインストーラをダウンロードします。インストーラには 32 ビット版と 64 ビット版があります。オペレーティングシステムではなく、呼び出し元のソフトウェア（例えば 32 ビット版または 64 ビット版の MATLAB）に合ったバージョンを選択してください。このファイルを適当な場所で解凍しますが、ディレクトリ構造は変更しないでください。

32 ビット版インストーラをダウンロード

64 ビット版インストーラをダウンロード

4m) MATLAB ユーザー: LinearLabTools のすべての MATLAB スクリプトは基本バージョンの MATLAB を使ってテストされていますが、一部のスクリプトには追加機能の信号処理用ツールボックスが必要です。これらの機能は必要に応じてコメントアウトできます。

MATLAB を起動します。MATLAB サブディレクトリで、Test_LinearLabTools_MATLAB.m を実行してください。以下の画面が表示されます。

4p) Python ユーザー: 依存性は最小限になっていますが、テスト・スクリプトには NumPy、SciPy、Matplotlib が必要です。LinearLabTools のすべての Python スクリプトは、下記の URL で入手できる Continuum Analytics 社提供のディストリビューションを使ってテストされています。

https://store.continuum.io/cshop/anaconda/

(Anaconda は、必要な依存性で事前に設定されています)

Spyder デバッガか、ご使用の Python 環境を起動します。\python\Test_LinearLabTools_Python サブディレクトリで、Test_LinearLabTools_Python.py ファイルを実行してください。以下の画面が表示されます。

5m) \MATLAB\DemoBoardExamples\LTCxxxx ディレクトリへ移動します。ここで、xxxx は評価対象のデバイスの部品番号です。次に LTCxxxx_DCyyyy.m ファイルを実行します。通常、ここで一連の動作を行ってデモ・ボードのさまざまな機能を実証します。

5p) \Python\DemoBoardExamples\LTCxxxx ディレクトリへ移動します。ここで、xxxx は評価対象のデバイスの部品番号です。次に LTCxxxx_DCyyyy.py ファイルを実行します。通常、ここで一連の動作を行ってデモ・ボードのさまざまな機能を実証します。

5) サンプル・コードを修正して適切なコードを作成します。あるいは、作成したテスト・ルーチンにサンプル・コードを組み込みます。

コントローラ・ボード

  • Atmelの8ビットAVR MCUをベース
  • Arduino Unoフォーム・ファクタのコネクタ
  • アナログ・デバイセズの評価用ボード向け14ピンQuik-Evalコネクタ
  • Quik-Evalコネクタ向けに選択可能なI/O電圧
  • 電力およびデータ用の単純なUSBポート・インターフェース
    • USBホストは電気的に絶縁
DC718C Demo Board
  • Based on Xilinx CoolRunner CPLD
  • Supports CMOS/TTL ADC up to 135 MSPS
  • Simple USB port interface for power and data
    • 6V External Supply must be used for fastest ADC’s
  • Connects to ADC boards via 40-pin edge header
  • Collects up to 128K Word Samples
  • Can use external trigger via BNC Connector

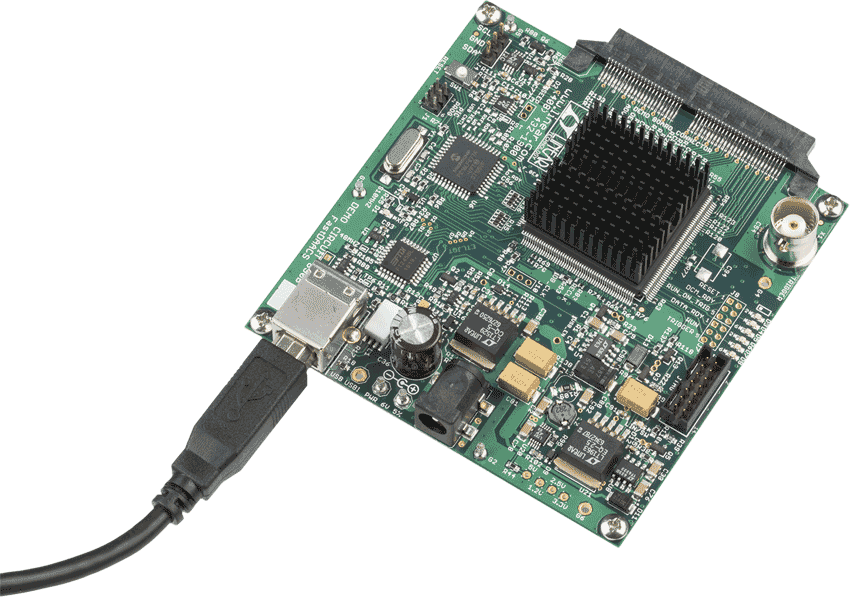

DC890B Demo Board
  • Based on Xilinx Spartan-3 FPGA
  • Supports CMOS/LVDS ADC up to 250 MSPS
  • Simple USB port interface for power and data
    • 6V External Supply must be used for LVDS ADC’s
  • Connects to ADC boards via 100-pin edge header
  • Can use external trigger via BNC Connector
  • Collects up to 256K Word Samples.
DC1371B Demo Board

インターポーザ・ボード

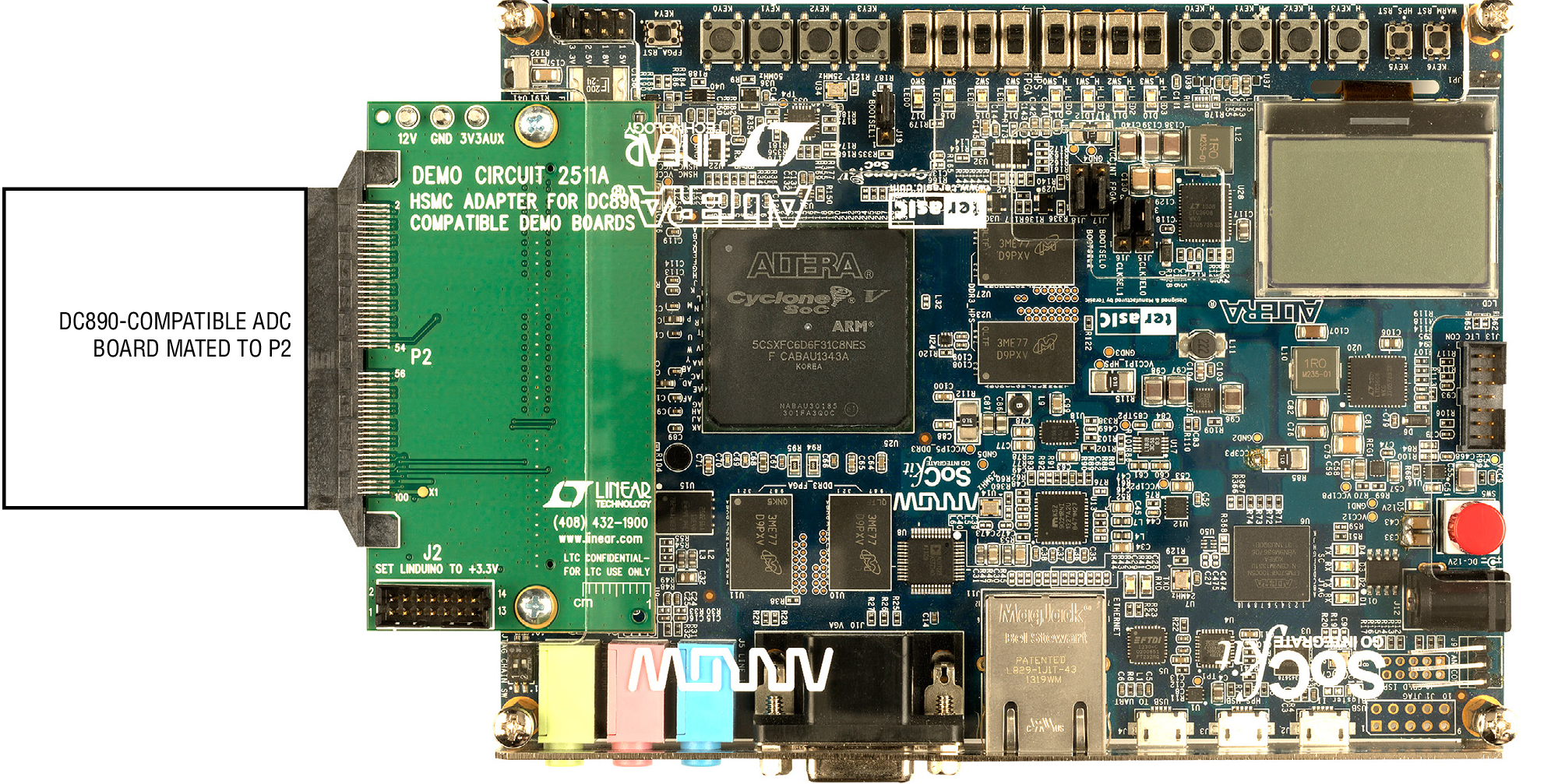

DC2511A - Demo Board Image
  • Converts 100-Pin ADC Edge Connector to HSMC Connector
  • Connects to SoCkit Cyclone 5 Board from Arrow Electronics
    • Based on Altera Cyclone 5 FPGA

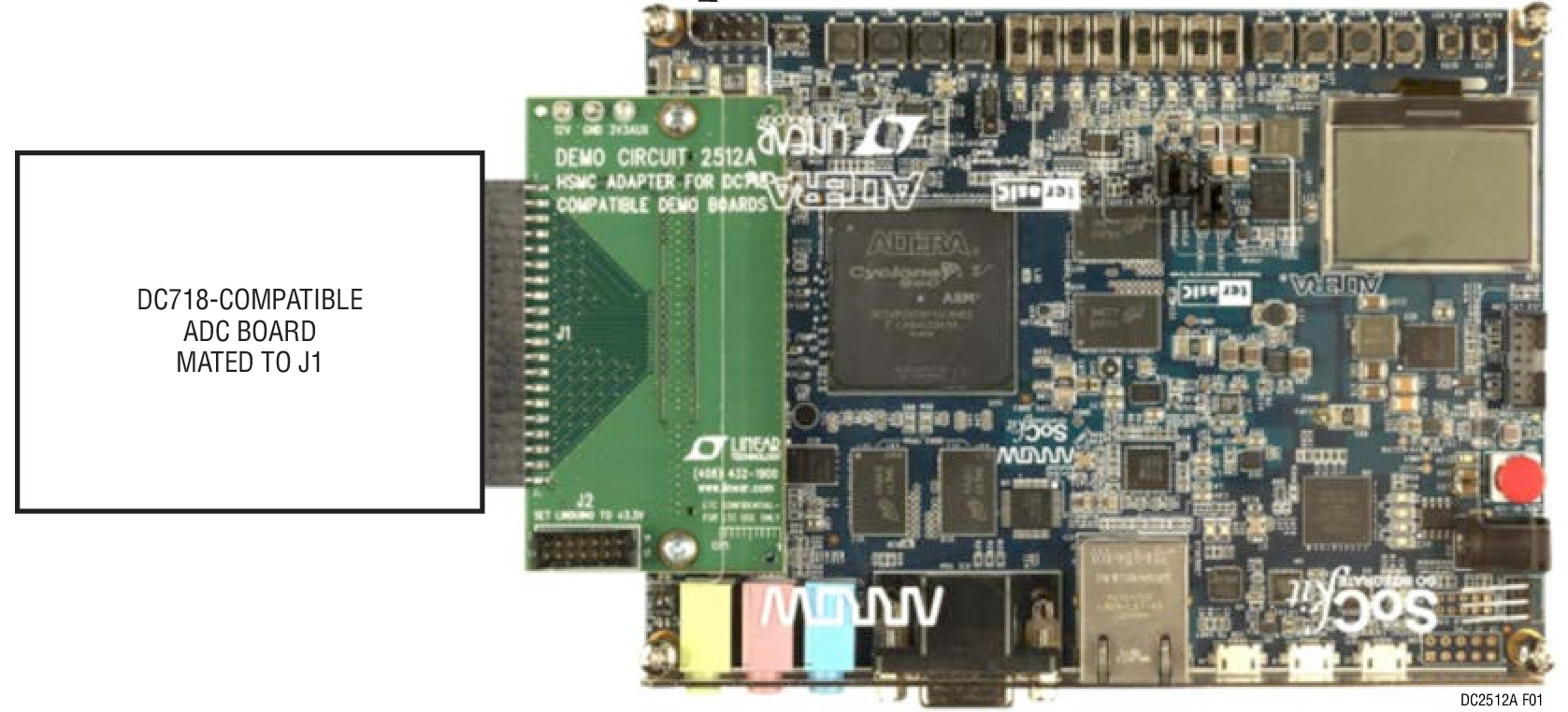

DC2512A - Demo Board Image
  • Converts 40-Pin ADC Edge Connector to HSMC Connector
  • Connects to SoCkit Cyclone 5 Board from Arrow Electronics
    • Based on Altera Cyclone 5 FPGA

互換性のある製品評価用ボード

このコントローラボードは、評価環境の一部として、さまざまなADIのコンポーネント評価ボードと組み合わせて使用するように設計されています。 以下のボードは、LinearLabツールおよびこのコントローラーボードと互換性があります。

Product (27)

Recommended Controller
A/D & D/Aコンバータの組み合わせ (1)
X+
LTM9002:
14ビット、デュアルチャネルIF/ベースバンド・レシーバ・サブシステム
DC890B
LTM9004:
14ビット・ダイレクトコンバージョン・レシーバ・サブシステム
DC890B
LTM9003:
12ビット・デジタル・プリディストーションµModuleレシーバ・サブシステム
DC890B
LTM9001-GA:
16ビット、IF/ベースバンド・レシーバー・サブシステム
DC890B
LTM9001-A
LTM9001-B:
16ビット、IF/ベースバンド・レシーバー・サブシステム
DC890B
LTC4151:
高電圧I2C電流モニタおよび電圧モニタ
Linduino DC2026C
LTC2991:
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
Linduino DC2026C
LTC2990:
I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ
Linduino DC2026C
LTC2986:
EEPROM内蔵のマルチセンサー高精度デジタル温度計測システム
Linduino DC2026C
LTC2984:
EEPROMを内蔵したマルチセンサ対応の高精度デジタル温度測定システム
Linduino DC2026C
LTC2945:
範囲の広いI2C電力モニタ
Linduino DC2026C
LTC2512-24:
フラットな通過帯域を持つ 構成可能なデジタル・フィルタ付き24ビットオーバーサンプリングA/Dコンバータ
DC890B
LTC2512-24:
フラットな通過帯域を持つ 構成可能なデジタル・フィルタ付き24ビットオーバーサンプリングA/Dコンバータ
Linduino DC2026C
LTC2508-32:
構成可能なデジタル・フィルタ付き 32ビットオーバー・サンプリングA/Dコンバータ
DC890B
LTC2508-32:
構成可能なデジタル・フィルタ付き 32ビットオーバー・サンプリングA/Dコンバータ
Linduino DC2026C
LTC2499:
Easy Drive入力電流キャンセル機能およびI2Cインタフェース付き24ビット8/16チャネル･デルタシグマADC
Linduino DC2026C
LTC2497:
Easy Drive入力電流キャンセル機能およびI2Cインターフェイス付き16ビット8/16チャネル･デルタシグマ ADC
Linduino DC2026C
LTC2496:
Easy Drive入力電流キャンセル機能付き16ビット8/16チャネル･デルタシグマ ADC
Linduino DC2026C
LTC2495:
PGA、Easy DriveおよびI2Cインターフェイス付き16ビット8/16チャネル･デルタシグマ ADC
Linduino DC2026C
LTC2494:
PGAおよびEasy Drive入力電流キャンセル機能付き16ビット8/16チャネル･デルタシグマ ADC
Linduino DC2026C
LTC2484:
Easy Drive入力電流キャンセル機能付き24ビット・デルタシグマ ADC
Linduino DC2026C
LTC2473:
208sps/833spsを選択可能で最大10ppm/℃の高精度リファレンスを内蔵した16ビットI2C ΔΣ A/Dコンバータ
Linduino DC2026C
LTC2461:
最大10ppm/°C の高精度リファレンスを内蔵した超小型16ビット I2C ΔΣ ADC
Linduino DC2026C
LTC2460:
最大10ppm/°C の高精度リファレンスを内蔵した超小型16ビットΔΣ ADC
Linduino DC2026C
LTC2449:
速度/分解能を選択可能な24ビット高速8チャネル/16チャネル デルタシグマ ADC
Linduino DC2026C
LTC2442:
内蔵アンプ付き24ビット高速4チャネルΔΣ ADC
Linduino DC2026C
LTC2440:
速度/分解能を選択可能な24ビット高速差動ΔΣ ADC
Linduino DC2026C
LTC2422:
MSOP-10パッケージの1チャネル/2チャネル、20ビット、マイクロパワーNo Latencyデルタシグマ™ADC
Linduino DC2026C
LTC2393-16:
SNRが94dB の16ビット1Msps SAR ADC
DC718C
LTC2392-16:
SNR が94dB の16ビット500ksps SAR ADC
DC718C
LTC2391-16:
SNR が94dB の16ビット250ksps SAR ADC
DC718C
LTC2389-18:
アナログ入力範囲をピンで設定可能なSNRが99.8dBの18ビット2.5Msps SAR ADC
DC718C
LTC2389-16:
アナログ入力範囲をピンで設定可能なSNRが96dBの16ビット2.5Msps SAR ADC
DC718C
LTC2387-18:
18ビット、15Msps SAR A/Dコンバータ
DC718C
LTC2387-16:
16-Bit, 15Msps SAR ADC
DC718C
LTC2386-16:
16ビット、10Mspsの逐次比較レジスタ（SAR）A/Dコンバータ
DC718C
LTC2385-18:
18ビット、5Mspsの逐次比較レジスタ（SAR）A/Dコンバータ
DC718C
LTC2385-16:
16ビット、5Mspsの逐次比較レジスタ（SAR）A/Dコンバータ
DC718C
LTC2383-16:
シリアル・インタフェース付き、16ビット、1Msps、低消費電力SAR ADC
Linduino DC2026C
LTC2383-16:
シリアル・インタフェース付き、16ビット、1Msps、低消費電力SAR ADC
DC718C
LTC2382-16:
シリアル・インタフェース付き、16ビット、500ksps、低消費電力SAR ADC
Linduino DC2026C
LTC2382-16:
シリアル・インタフェース付き、16ビット、500ksps、低消費電力SAR ADC
DC718C
LTC2381-16:
シリアル・インタフェース付き、16ビット、250ksps、低消費電力SAR ADC
Linduino DC2026C
LTC2381-16:
シリアル・インタフェース付き、16ビット、250ksps、低消費電力SAR ADC
DC718C
LTC2380-24:
デジタル・フィルタを内蔵した24ビット、1.5Msps/2Msps低消費電力SAR A/Dコンバータ
DC890B
LTC2380-24:
デジタル・フィルタを内蔵した24ビット、1.5Msps/2Msps低消費電力SAR A/Dコンバータ
Linduino DC2026C
LTC2380-16:
SNRが96.2dB の16ビット、2Msps、低消費電力SAR ADC
DC718C
LTC2380-16:
SNRが96.2dB の16ビット、2Msps、低消費電力SAR ADC
Linduino DC2026C
LTC2379-18:
SNR が101.2dB の、18ビット、1.6Msps、低消費電力SAR ADC
DC718C
LTC2379-18:
SNR が101.2dB の、18ビット、1.6Msps、低消費電力SAR ADC
Linduino DC2026C
LTC2378-20:
INLが0.5ppmの20ビット、1Msps、低消費電力SAR A/Dコンバータ
Linduino DC2026C
LTC2378-20:
INLが0.5ppmの20ビット、1Msps、低消費電力SAR A/Dコンバータ
DC890B
LTC2378-18:
SNRが102dBの18ビット、1Msps、低消費電力SAR ADC
Linduino DC2026C
LTC2378-18:
SNRが102dBの18ビット、1Msps、低消費電力SAR ADC
DC718C
LTC2378-16:
SNRが97dBの16ビット、1Msps、低消費電力SAR ADC
Linduino DC2026C
LTC2378-16:
SNRが97dBの16ビット、1Msps、低消費電力SAR ADC
DC718C
LTC2377-20:
INLが0.5ppmの20ビット、500ksps、低消費電力SAR A/Dコンバータ
DC890B
LTC2377-20:
INLが0.5ppmの20ビット、500ksps、低消費電力SAR A/Dコンバータ
Linduino DC2026C
LTC2377-18:
SNRが102dBの18ビット、500ksps、低消費電力SAR ADC
Linduino DC2026C
LTC2377-18:
SNRが102dBの18ビット、500ksps、低消費電力SAR ADC
DC718C
LTC2377-16:
SNRが97dBの16ビット、500ksps、低消費電力SAR ADC
DC718C
LTC2377-16:
SNRが97dBの16ビット、500ksps、低消費電力SAR ADC
Linduino DC2026C
LTC2376-20:
INLが0.5ppmの20ビット、250ksps、低消費電力SAR A/Dコンバータ
Linduino DC2026C
LTC2376-20:
INLが0.5ppmの20ビット、250ksps、低消費電力SAR A/Dコンバータ
DC890B
LTC2376-18:
SNRが102dBの18ビット、250ksps、低消費電力SAR ADC
Linduino DC2026C
LTC2376-18:
SNRが102dBの18ビット、250ksps、低消費電力SAR ADC
DC718C
LTC2376-16:
SNRが97dBの16ビット、250ksps、低消費電力SAR ADC
Linduino DC2026C
LTC2376-16:
SNRが97dBの16ビット、250ksps、低消費電力SAR ADC
DC718C
LTC2374-16:
SNRが96dBの16ビット、1.6Msps、8チャネルSAR A/Dコンバータ
DC890B
LTC2374-16:
SNRが96dBの16ビット、1.6Msps、8チャネルSAR A/Dコンバータ
Linduino DC2026C
LTC2373-18:
SNRが100dBの18ビット、1Msps、8チャネルSAR A/Dコンバータ
Linduino DC2026C
LTC2373-18:
SNRが100dBの18ビット、1Msps、8チャネルSAR A/Dコンバータ
DC890B
LTC2373-16:
SNRが96dBの16ビット、1Msps、8チャネルSAR A/Dコンバータ
DC890B
LTC2373-16:
SNRが96dBの16ビット、1Msps、8チャネルSAR A/Dコンバータ
Linduino DC2026C
LTC2372-16:
SNRが96dBの16ビット、500ksps、8チャネルSAR A/Dコンバータ
DC890B
LTC2372-16:
SNRが96dBの16ビット、500ksps、8チャネルSAR A/Dコンバータ
Linduino DC2026C
LTC2369-18:
SNRが96.5dBの18ビット、1.6Msps、擬似差動ユニポーラSAR ADC
DC718C
LTC2369-18:
SNRが96.5dBの18ビット、1.6Msps、擬似差動ユニポーラSAR ADC
Linduino DC2026C
LTC2368-24:
デジタル・フィルタ内蔵の、24ビット、1Msps、疑似差動単極性逐次比較レジスタ（SAR）A/Dコンバータ
Linduino DC2026C
LTC2368-24:
デジタル・フィルタ内蔵の、24ビット、1Msps、疑似差動単極性逐次比較レジスタ（SAR）A/Dコンバータ
DC890B
LTC2368-18:
SNRが97dBの18ビット、 1Msps、疑似差動 ユニポーラSAR ADC
DC718C
LTC2368-18:
SNRが97dBの18ビット、 1Msps、疑似差動 ユニポーラSAR ADC
Linduino DC2026C
LTC2368-16:
SNRが94.7dB の16ビット、1Msps、疑似差動ユニポーラSAR ADC
DC718C
LTC2368-16:
SNRが94.7dB の16ビット、1Msps、疑似差動ユニポーラSAR ADC
Linduino DC2026C
LTC2367-18:
SNRが97dBの18ビット、 500ksps、疑似差動 ユニポーラSAR ADC
DC718C
LTC2367-18:
SNRが97dBの18ビット、 500ksps、疑似差動 ユニポーラSAR ADC
Linduino DC2026C
LTC2367-16:
SNRが94.7dBの16ビット、500ksps、単極性疑似差動SAR A/Dコンバータ
DC718C
LTC2367-16:
SNRが94.7dBの16ビット、500ksps、単極性疑似差動SAR A/Dコンバータ
Linduino DC2026C
LTC2366:
TSOTパッケージの3Msps 12ビット･シリアル・サンプリングADC
DC890B
LTC2366:
TSOTパッケージの3Msps 12ビット･シリアル・サンプリングADC
Linduino DC2026C
LTC2365:
TSOTパッケージの1Msps 12ビット･シリアル・サンプリングADC
DC890B
LTC2365:
TSOTパッケージの1Msps 12ビット･シリアル・サンプリングADC
Linduino DC2026C
LTC2364-16:
SNRが94.7dBの16ビット、250ksps、単極性疑似差動SAR A/Dコンバータ
DC718C
LTC2364-16:
SNRが94.7dBの16ビット、250ksps、単極性疑似差動SAR A/Dコンバータ
Linduino DC2026C
LTC2362:
TSOT-23パッケージの500ksps 12ビット･シリアルADC
DC890B
LTC2362:
TSOT-23パッケージの500ksps 12ビット･シリアルADC
Linduino DC2026C
LTC2361:
TSOT-23パッケージの250ksps 12ビット･シリアルADC
DC890B
LTC2361:
TSOT-23パッケージの250ksps 12ビット･シリアルADC
Linduino DC2026C
LTC2360:
TSOT-23パッケージの100ksps 12ビット･シリアルADC
DC890B
LTC2360:
TSOT-23パッケージの100ksps 12ビット･シリアルADC
Linduino DC2026C
LTC2358-18:
同相電圧範囲が30VP-Pのバッファ付きオクタル18ビット、 200ksps/チャネル、±10.24V 差動入力A/Dコンバータ
DC890B
LTC2358-18:
同相電圧範囲が30VP-Pのバッファ付きオクタル18ビット、 200ksps/チャネル、±10.24V 差動入力A/Dコンバータ
Linduino DC2026C
LTC2358-16:
同相電圧範囲が30VP-Pのバッファ付きオクタル16ビット、200ksps/チャネル、 ±10.24V差動入力A/Dコンバータ
DC890B
LTC2358-16:
同相電圧範囲が30VP-Pのバッファ付きオクタル16ビット、200ksps/チャネル、 ±10.24V差動入力A/Dコンバータ
Linduino DC2026C
LTC2356-14:
バイポーラ入力付き、シリアル14ビット3.5MspsサンプリングADC
DC890B
LTC2356-12:
シャットダウン付き、シリアル12ビット3.5MspsサンプリングADC
DC890B
LTC2355-14:
Serial 12-Bit/14-Bit, 3.5Msps Sampling ADCs with Shutdown
DC890B
LTC2355-12:
Serial 12-Bit/14-Bit, 3.5Msps Sampling ADCs with Shutdown
DC890B
LTC2351-14:
シャットダウン付き、6チャネル、14ビット、1.5Msps同時サンプリングADC
DC890B
LTC2348-18:
入力同相範囲の広いオクタル18ビット、200ksps、±10.24V差動入力SoftSpan A/Dコンバータ
DC890B
LTC2348-18:
入力同相範囲の広いオクタル18ビット、200ksps、±10.24V差動入力SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2348-16:
入力同相範囲の広いオクタル16ビット、200ksps、±10.24V差動入力SoftSpan A/Dコンバータ
DC890B
LTC2348-16:
入力同相範囲の広いオクタル16ビット、200ksps、±10.24V差動入力SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2345-18:
入力同相電圧範囲の広いオクタル、18ビット、200ksps差動SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2345-18:
入力同相電圧範囲の広いオクタル、18ビット、200ksps差動SoftSpan A/Dコンバータ
DC890B
LTC2345-16:
入力同相電圧範囲の広いオクタル、16ビット、200ksps差動SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2345-16:
入力同相電圧範囲の広いオクタル、16ビット、200ksps差動SoftSpan A/Dコンバータ
DC890B
LTC2344-16:
クワッド、16ビット、400ksps/チャネル入力同相範囲の広い差動SoftSpan A/Dコンバータ
DC890B
LTC2344-16:
クワッド、16ビット、400ksps/チャネル入力同相範囲の広い差動SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2341-18:
入力同相電圧範囲の広い デュアル18ビット、666ksps/チャネルの差動SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2341-18:
入力同相電圧範囲の広い デュアル18ビット、666ksps/チャネルの差動SoftSpan A/Dコンバータ
DC890B
LTC2341-16:
入力同相電圧範囲の広いデュアル16ビット、666ksps/チャネルの差動SoftSpan A/Dコンバータ
DC890B
LTC2341-16:
入力同相電圧範囲の広いデュアル16ビット、666ksps/チャネルの差動SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2338-18:
SNRが100dBで 真の双極性入力範囲が±10.24Vの 18ビット、1Msps、完全差動入力A/Dコンバータ
DC718C
LTC2338-18:
SNRが100dBで 真の双極性入力範囲が±10.24Vの 18ビット、1Msps、完全差動入力A/Dコンバータ
Linduino DC2026C
LTC2336-18:
SNRが100dBで真の双極性入力範囲が±10.24Vの18ビット、250ksps、完全差動入力A/Dコンバータ
Linduino DC2026C
LTC2336-18:
SNRが100dBで真の双極性入力範囲が±10.24Vの18ビット、250ksps、完全差動入力A/Dコンバータ
DC718C
LTC2335-18:
入力同相範囲の広い18ビット、1Msps、8チャネル±10.24V差動入力SoftSpan A/Dコンバータ
DC890B
LTC2335-18:
入力同相範囲の広い18ビット、1Msps、8チャネル±10.24V差動入力SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2335-16:
入力同相電圧範囲の広い16ビット、1Msps、8チャネル、±10.24V差動入力SoftSpan A/Dコンバータ
Linduino DC2026C
LTC2335-16:
入力同相電圧範囲の広い16ビット、1Msps、8チャネル、±10.24V差動入力SoftSpan A/Dコンバータ
DC890B
LTC2333-18:
同相電圧範囲が30VP-Pのバッファ付き8チャネル18ビット、800ksps、±10.24V差動入力A/Dコンバータ
DC890B
LTC2333-18:
同相電圧範囲が30VP-Pのバッファ付き8チャネル18ビット、800ksps、±10.24V差動入力A/Dコンバータ
Linduino DC2026C
LTC2333-16:
同相電圧範囲が30VP-Pのバッファ付き8チャネル16ビット、 800ksps、±10.24V差動入力A/Dコンバータ
DC890B
LTC2333-16:
同相電圧範囲が30VP-Pのバッファ付き8チャネル16ビット、 800ksps、±10.24V差動入力A/Dコンバータ
Linduino DC2026C
LTC2328-18:
SNRが95dBで真の双極性入力範囲が±10.24Vの18ビット、1Msps、疑似差動入力A/Dコンバータ
DC718C
LTC2328-18:
SNRが95dBで真の双極性入力範囲が±10.24Vの18ビット、1Msps、疑似差動入力A/Dコンバータ
Linduino DC2026C
LTC2328-16:
SNRが93.5dBで真の双極性入力範囲が±10.24Vの16ビット、1Msps、疑似差動入力A/Dコンバータ
DC718C
LTC2328-16:
SNRが93.5dBで真の双極性入力範囲が±10.24Vの16ビット、1Msps、疑似差動入力A/Dコンバータ
Linduino DC2026C
LTC2327-18:
SNRが95dBで真の双極性入力範囲が±10.24Vの18ビット、500ksps、疑似差動入力A/Dコンバータ
DC718C
LTC2327-18:
SNRが95dBで真の双極性入力範囲が±10.24Vの18ビット、500ksps、疑似差動入力A/Dコンバータ
Linduino DC2026C
LTC2327-16:
SNRが93.5dBで真の双極性入力範囲が±10.24Vの16ビット、500ksps、疑似差動入力A/Dコンバータ
Linduino DC2026C
LTC2327-16:
SNRが93.5dBで真の双極性入力範囲が±10.24Vの16ビット、500ksps、疑似差動入力A/Dコンバータ
DC718C
LTC2326-16:
SNRが93.5dBで真の双極性入力範囲が±10.24Vの16ビット、250ksps、疑似差動入力A/Dコンバータ
Linduino DC2026C
LTC2326-16:
SNRが93.5dBで真の双極性入力範囲が±10.24Vの16ビット、250ksps、疑似差動入力A/Dコンバータ
DC718C
LTC2325-14:
クワッド、14ビット+ 符号、5Msps/チャネル同時サンプリングA/Dコンバータ
DC890B
LTC2325-12:
クワッド、12ビット+ 符号、5Msps/チャネル同時サンプリングA/Dコンバータ
DC890B
LTC2324-16:
クワッド、16ビット、2Msps/チャネル同時サンプリングA/Dコンバータ
DC890B
LTC2324-14:
TC2324-14 -クワッド、14ビット+ 符号、2Msps/チャネル同時サンプリングA/Dコンバータ
DC890B
LTC2324-12:
クワッド、12ビット+ 符号、2Msps/チャネル同時サンプリングA/Dコンバータ
DC890B
LTC2323-16:
入力同相範囲の広いデュアル16ビット、5Msps差動入力A/Dコンバータ
DC890B
LTC2323-14:
入力同相範囲の広いデュアル14ビット+符号、5Msps差動入力A/Dコンバータ
DC890B
LTC2323-12:
入力同相範囲の広いデュアル12ビット+符号、5Msps差動入力A/Dコンバータ
DC890B
LTC2321-14:
入力同相範囲の広いデュアル14ビット+符号、2Msps差動入力A/Dコンバータ
DC890B
LTC2321-12:
入力同相範囲の広いデュアル12ビット+符号、2Msps差動入力A/Dコンバータ
DC890B
LTC2320-14:
オクタル、14ビット+符号、1.5Msps/チャネル同時サンプリングA/Dコンバータ
DC890B
LTC2320-12:
オクタル、12ビット+ 符号、1.5Msps/チャネル同時サンプリングA/Dコンバータ
DC890B
LTC2315-12:
TSOTに収容した12ビット、5Mspsシリアル・サンプリングA/Dコンバータ
Linduino DC2026C
LTC2315-12:
TSOTに収容した12ビット、5Mspsシリアル・サンプリングA/Dコンバータ
DC718C
LTC2314-14:
TSOTに収容した14ビット、4.5Mspsシリアル・サンプリングA/Dコンバータ
Linduino DC2026C
LTC2314-14:
TSOTに収容した14ビット、4.5Mspsシリアル・サンプリングA/Dコンバータ
DC718C
LTC2313-14:
TSOTに収容した14ビット、2.5Mspsシリアル・サンプリングA/Dコンバータ
Linduino DC2026C
LTC2313-14:
TSOTに収容した14ビット、2.5Mspsシリアル・サンプリングA/Dコンバータ
DC718C
LTC2312-14:
TSOTに収容した14ビット、500kspsシリアル・サンプリングA/Dコンバータ
DC718C
LTC2312-14:
TSOTに収容した14ビット、500kspsシリアル・サンプリングA/Dコンバータ
Linduino DC2026C
LTC2312-12:
TSOTに収容した12ビット、500kspsシリアル・サンプリングA/Dコンバータ
DC718C
LTC2312-12:
TSOTに収容した12ビット、500kspsシリアル・サンプリングA/Dコンバータ
Linduino DC2026C
LTC2311-16:
入力同相電圧範囲の広い16ビット、5Msps差動入力A/Dコンバータ
DC890B
LTC2311-14:
入力同相電圧範囲の広い14ビット+符号、5Msps差動入力A/Dコンバータ
DC890B
LTC2311-12:
入力同相範囲の広いデュアル12ビット＋符号、5Msps差動入力A/Dコンバータ
DC890B
LTC2310-16:
入力同相電圧範囲の広い16ビット、2Msps差動入力A/Dコンバータ
DC890B
LTC2310-14:
入力同相範囲の広い14ビット＋符号、2Msps差動入力A/Dコンバータ
DC890B
LTC2310-12:
入力同相範囲の広い12ビット＋符号、2Msps差動入力A/Dコンバータ
DC890B
LTC2309:
I2Cインタフェース付き8チャネル、12ビットSAR ADC
Linduino DC2026C
LTC2308:
低ノイズ、500ksps、8チャネル12ビットADC
DC890B
LTC2308:
低ノイズ、500ksps、8チャネル12ビットADC
Linduino DC2026C
LTC2305:
I2C互換インターフェイス付き1チャネル/2チャネル12ビット ADC
Linduino DC2026C
LTC2302:
低ノイズ、500ksps、1チャネル/2チャネル12ビットADC
DC890B
LTC2302:
低ノイズ、500ksps、1チャネル/2チャネル12ビットADC
Linduino DC2026C
LTC2301:
I2C互換インターフェイス付き1チャネル/2チャネル12ビット ADC
Linduino DC2026C
LTC2299:
デュアル14ビット、80Msps、低消費電力3V ADC
DC890B
LTC2298:
デュアル14ビット、65/40/25Msps、低消費電力3V ADC
DC890B
LTC2298:
デュアル14ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2297:
デュアル14ビット、65/40/25Msps 低消費電力3V ADC
DC718C
LTC2297:
デュアル14ビット、65/40/25Msps 低消費電力3V ADC
DC890B
LTC2296:
デュアル14ビット、65/40/25Msps 低消費電力3V ADC
DC890B
LTC2296:
デュアル14ビット、65/40/25Msps 低消費電力3V ADC
DC718C
LTC2295:
デュアル14ビット、10Msps、低消費電力3V ADC
DC718C
LTC2295:
デュアル14ビット、10Msps、低消費電力3V ADC
DC890B
LTC2294:
デュアル12ビット、80Msps、低消費電力3V ADC
DC890B
LTC2293:
デュアル12ビット、65/40/25Msps、低消費電力3V ADC
DC890B
LTC2293:
デュアル12ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2292:
デュアル12ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2292:
デュアル12ビット、65/40/25Msps、低消費電力3V ADC
DC890B
LTC2291:
デュアル12ビット、65/40/25Msps、低消費電力3V ADC
DC890B
LTC2291:
デュアル12ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2290:
デュアル12ビット、10Msps、低消費電力3V ADC
DC890B
LTC2290:
デュアル12ビット、10Msps、低消費電力3V ADC
DC718C
LTC2289:
デュアル10ビット、80Msps、低ノイズ3V ADC
DC890B
LTC2288:
デュアル10ビット、65/40/25Msps、低ノイズ3V ADC
DC890B
LTC2288:
デュアル10ビット、65/40/25Msps、低ノイズ3V ADC
DC718C
LTC2287:
デュアル10ビット、65/40/25Msps、低ノイズ3V ADC
DC890B
LTC2287:
デュアル10ビット、65/40/25Msps、低ノイズ3V ADC
DC718C
LTC2286:
デュアル10ビット、65/40/25Msps、低ノイズ3V ADC
DC890B
LTC2286:
デュアル10ビット、65/40/25Msps、低ノイズ3V ADC
DC718C
LTC2285:
デュアル14ビット、125Msps低消費電力3V ADC
DC890B
LTC2284:
デュアル14ビット、105Msps、低消費電力3V ADC
DC890B
LTC2283:
デュアル12ビット、125Msps、低消費電流3V ADC
DC890B
LTC2282:
デュアル12ビット、低消費電力3V ADC
DC890B
LTC2281:
Dual 10-Bit, 125Msps Low Power 3V ADC
DC890B
LTC2280:
デュアル10ビット、105Msps、低ノイズ3V ADC
DC890B
LTC2274:
16ビット、105Mspsシリアル出力ADC
DC890B
LTC2273:
16ビット、80Msps/65Mspsシリアル出力ADC
DC890B
LTC2272:
16-Bit, 80Msps/65Msps Serial Output ADC
DC890B
LTC2270:
16ビット、20Msps低ノイズ・デュアルA/Dコンバータ
DC890B
LTC2269:
16ビット、20Msps低ノイズA/Dコンバータ
DC890B
LTC2262-14:
14ビット、150Msps超低消費電力1.8V ADC
DC890B
LTC2262-12:
12ビット、150Msps超低消費電力1.8V ADC
DC890B
LTC2261-14:
14ビット、125Msps超低消費電力1.8V ADC
DC890B
LTC2261-12:
12ビット、125Msps超低消費電力1.8V ADC
DC890B
LTC2259-14:
14ビット、80Msps超低消費電力1.8V ADC
DC890B
LTC2259-12:
12ビット、80Msps超低消費電力1.8V ADC
DC890B
LTC2258-14:
14ビット、65Msps超低消費電力1.8V ADC
DC890B
LTC2258-12:
12ビット、65Msps超低消費電力1.8V ADC
DC890B
LTC2257-14:
14ビット、40Msps超低消費電力1.8V ADC
DC890B
LTC2257-12:
12ビット、40Msps超低消費電力1.8V ADC
DC890B
LTC2256-14:
14ビット、25Msps超低消費電力1.8V ADC
DC890B
LTC2256-12:
12ビット、25Msps超低消費電力1.8V ADC
DC890B
LTC2255:
14ビット、125/105Msps、低消費電力3V ADC
DC718C
LTC2254:
14ビット、125/105Msps、低消費電力3V ADC
DC718C
LTC2253:
12ビット、125/105Msps、低消費電力3V ADC
DC718C
LTC2252:
12ビット、125/105Msps、低消費電力3V ADC
DC718C
LTC2251:
10ビット、125/105Msps、低ノイズ3V ADC
DC718C
LTC2250:
10ビット、125/105Msps、低ノイズ3V ADC
DC718C
LTC2249:
14ビット、80Msps、低消費電力3V ADC
DC718C
LTC2248:
14ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2246H:
LQFPパッケージの14ビット、25Msps、125℃ ADC
DC718C
LTC2245:
14ビット、10Msps、低消費電力3V ADC
DC718C
LTC2242-12:
12ビット、250Msps ADC
DC890B
LTC2242-10:
10ビット、250Msps ADC
DC890B
LTC2241-10:
10ビット、 210Msps ADC
DC890B
LTC2239:
10ビット、80Msps、低ノイズ3V ADC
DC718C
LTC2238:
10ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2237:
10ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2236:
10-Bit, 65/40/25Msps Low Power 3V ADCs
DC718C
LTC2234:
10ビット、135Msps ADC
DC718C
LTC2233:
10ビット、105Msps/80Msps ADC
DC718C
LTC2232:
10ビット、105Msps/80Msps ADC
DC718C
LTC2231:
10ビット、170Msps/135Msps ADC
DC890B
LTC2230:
10ビット、170Msps/135Msps ADC
DC890B
LTC2229:
12ビット、80Msps、低消費電力3V ADC
DC718C
LTC2228:
12ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2227:
12ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2226H:
TQFPパッケージの12ビット、25Msps、125℃ ADC
DC718C
LTC2226:
12ビット、65/40/25Msps、低消費電力3V ADC
DC718C
LTC2225:
12ビット、10Msps、低消費電力3V ADC
DC718C
LTC2224:
12ビット、135Msps ADC
DC718C
LTC2223:
12ビット、105Msps/80Msps ADC
DC718C
LTC2222-11:
11-Bit, 105Msps ADC
DC718C
LTC2221:
12ビット、170Msps/135Msps ADC
DC890B
LTC2220-1:
12ビット、185Msps ADC
DC890B
LTC2220:
12ビット、170Msps/135Msps ADC
DC890B
LTC2217:
16ビット、105Msps 低ノイズADC
DC890B
LTC2217:
16ビット、105Msps 低ノイズADC
DC718C
LTC2216:
16ビット、80Msps/65Msps 低ノイズADC
DC890B
LTC2216:
16ビット、80Msps/65Msps 低ノイズADC
DC718C
LTC2215:
16ビット、80Msps/65Msps 低ノイズADC
DC890B
LTC2215:
16ビット、80Msps/65Msps 低ノイズADC
DC718C
LTC2209:
16ビット、160Msps ADC
DC890B
LTC2208-14:
14-Bit, 130Msps ADC
DC890B
LTC2208-14:
14-Bit, 130Msps ADC
DC718C
LTC2208:
16ビット、130Msps ADC
DC718C
LTC2208:
16ビット、130Msps ADC
DC890B
ltc2207-14:
14-Bit, 105Msps ADC
DC718C
LTC2206:
16ビット、80Msps ADC
DC718C
LTC2205-14:
14ビット、65Msps ADC
DC718C
LTC2205:
16ビット、65Msps/40Msps ADC
DC718C
LTC2204:
16ビット、65Msps/40Msps ADC
DC718C
LTC2203:
16ビット、25Msps ADC
DC718C
LTC2201:
16ビット、20Msps ADC
DC718C
LTC2188:
16ビット、20Msps低消費電力デュアルADC
DC890B
LTC2185:
16ビット、125Msps低消費電力デュアルADC
DC890B
LTC2184:
16ビット、105Msps低消費電力デュアルADC
DC890B
LTC2183:
16ビット、80Msps低消費電力デュアルADC
DC890B
LTC2182:
16ビット、65Msps/40Msps/25Msps低消費電力デュアルADC
DC890B
LTC2180:
16ビット、65Msps/40Msps/25Msps低消費電力デュアルADC
DC890B
LTC2165:
16ビット、125Msps 低消費電力ADC
DC890B
LTC2164:
16ビット、105Msps 低消費電力ADC
DC890B
LTC2163:
16ビット、80Msps 低消費電力ADC
DC890B
LTC2162:
16ビット、65Msps 低消費電力ADC
DC890B
LTC2161:
16ビット、40Msps 低消費電力ADC
DC890B
LTC2159:
16ビット、20Msps低消費電力ADC
DC890B
LTC2145-14:
14ビット、125Msps 低消費電力デュアルADC
DC890B
LTC2145-12:
12ビット、125Msps 低消費電力デュアルADC
DC890B
LTC2144-14:
14ビット、105Msps 低消費電力デュアルADC
DC890B
LTC2144-12:
12ビット、105Msps 低消費電力デュアルADC
DC890B
LTC2143-14:
14ビット、80Msps 低消費電力デュアルADC
DC890B
LTC2143-12:
12ビット、80Msps 低消費電力デュアルADC
DC890B
LTC2142-14:
14ビット、65Msps 低消費電力デュアルADC
DC890B
LTC2142-12:
12ビット、65Msps 低消費電力デュアルADC
DC890B
LTC2141-12:
12ビット、40Msps 低消費電力デュアルADC
DC890B
LTC2140-14:
14ビット、25Msps 低消費電力デュアルADC
DC890B
LTC2140-12:
12ビット、25Msps 低消費電力デュアルADC
DC890B
LTC1867L:
マイクロパワー、3V、12ビット/16ビット、8チャネル、175ksps ADC
Linduino DC2026C
LTC1867:
16ビット、8チャネル、200ksps ADC
Linduino DC2026C
LTC1864L:
高速データ収集
DC718C
LTC1864:
MSOPパッケージのマイクロパワー、16ビット、250ksps、1チャネル/2チャネル ADC
DC718C
LTC1859:
シャットダウン付き8チャネル、12ビット/14ビット/16ビット、100ksps、SoftSpan A/Dコンバータ
Linduino DC2026C
LTC1858:
シャットダウン付き8チャネル、12ビット/14ビット/16ビット、100ksps、SoftSpan A/Dコンバータ
Linduino DC2026C
LTC1857:
シャットダウン付き8チャネル、12ビット/14ビット/16ビット、100ksps、SoftSpan A/Dコンバータ
Linduino DC2026C
LTC1856:
シャットダウン付き8チャネル、±10V入力、12ビット/14ビット、100ksps、A/Dコンバータ
Linduino DC2026C
LTC1855:
シャットダウン付き8チャネル、±10V入力、12ビット/14ビット、100ksps、A/Dコンバータ
Linduino DC2026C
LTC1854:
シャットダウン付き8チャネル、±10V入力、12ビット/14ビット、100ksps、A/Dコンバータ
Linduino DC2026C
LTC1750:
14ビット、80Msps、広帯域幅ADC
DC718C
LTC1749:
12ビット、80Msps、広帯域幅ADC
DC718C
LTC1748:
14ビット、80Msps低ノイズ ADC
DC718C
LTC1747:
12ビット、80Msps 低ノイズADC
DC718C
LTC1746:
低消費電力、14ビット、25Msps ADC
DC718C
LTC1745:
低ノイズ、12ビット、25Msps ADC
DC718C
LTC1743:
12ビット、50Msps ADC
DC718C
LTC1740:
14ビット、6Msps、サンプリングADC
DC718C
LTC1606:
16ビット、250ksps、単一電源ADC
DC718C
LTC1605:
16ビット、100ksps、サンプリングADC
DC718C
LTC1604:
高速、16ビット、333kspsサンプリングA/Dコンバータシャットダウン機能付き
DC718C
LTC1420:
12ビット、10Msps、サンプリングADC
DC718C
LTC1408:
シャットダウン付き、6チャネル、14ビット、600ksps、同時サンプリングADC
DC890B
LTC1407-1:
シャットダウン付き、シリアル12ビット/14ビット、3Msps、同時サンプリングADC
DC890B
LTC1407:
シャットダウン付き、シリアル12ビット/14ビット、3Msps、同時サンプリングADC
DC890B
LTC1403A-1:
シャットダウン機能付きシリアル12ビット/14ビット、2.8MspsサンプリングADC
DC890B
LTC1403A:
シャットダウン機能付きシリアル12ビット/14ビット、2.8MspsサンプリングADC。
DC890B
LTC6602:
整合した、高周波数デュアル・バンドパス/ローパス・フィルタ
Linduino DC2026C
LTC6811-2:
12チャンネル・マルチセル・バッテリ・モニタ、アドレス指定可能インターフェース搭載、第4世代
Linduino DC2026C
LTC6811-1:
12チャンネル・マルチセル・バッテリ・モニタ、デイジーチェーン・インターフェース搭載、第4世代
Linduino DC2026C
LTC6804-2:
12 Channel Multicell Battery Monitor with Addressable Interface, Generation 3
Linduino DC2026C
LTC6803-2:
12チャンネル・マルチセル・バッテリ・モニタ、LTC6802-2のアップグレード
Linduino DC2026C
LTC6803-1:
12チャンネル・マルチセル・バッテリ・モニタ、LTC6802-1のアップグレード
Linduino DC2026C
LTC2949:
高電圧バッテリ・パックの電流、電圧、充電モニタ
Linduino DC2026C
LTC2944:
温度、電圧、および温度測定機能を備える60Vバッテリ・ガスゲージ
Linduino DC2026C
LTC2943-1:
温度、電圧、電流を測定する1Aマルチセル・バッテリ・ガスゲージ
Linduino DC2026C
LTC2943:
温度、電圧、電流を測定するマルチセル・バッテリ・ガスゲージ
Linduino DC2026C
LTC2992:
広範囲のデュアル電源モニタ
Linduino DC2026C
LTC2947-65:
検出抵抗内蔵の65A+電力／電力量モニタ
Linduino DC2026C
LTC2947:
検出抵抗が内蔵された30A電力/エネルギー・モニタ
Linduino DC2026C
LTC2936:
EEPROMおよびコンパレータ出力を内蔵したプログラム可能な6電圧スーパーバイザ
Linduino DC2026C
LTC2933:
EEPROMを内蔵したプログラム可能な6電圧スーパーバイザ
Linduino DC2026C
LTC6954:
低位相ノイズ、トリプル出力クロック分配分周器/ドライバ
Linduino DC2026C
LTC6953:
11 の出力を備えた、JESD204B/JESD204C をサポートする超低ジッタ 4.5 GHz クロック分配器
Linduino DC2026C
LTC6951:
超低ジッタ VCO内蔵の複数出力 クロック・シンセサイザ
Linduino DC2026C
LTC2758:
デュアル、シリアル18ビットSoftSpan電流出力D/Aコンバータ
Linduino DC2026C
LTC2752:
デュアル16ビットSoftSpan電流出力DAC
Linduino DC2026C
LTC2688:
16チャンネル、12／16ビット電圧出力SoftSpan DAC
Linduino DC2026C
LTC2668:
最大10ppm/℃のリファレンスを内蔵した16チャネル16/12ビット±10V電圧出力SoftSpan D/Aコンバータ
Linduino DC2026C
LTC2666:
最大10ppm/℃のリファレンスを内蔵した電圧出力±10Vのオクタル16ビット／12ビットSoftSpan DAC
Linduino DC2026C
LTC2664:
最大10ppm/°Cのリファレンスを内蔵したクワッド16ビット/12ビット±10V電圧出力SoftSpan D/Aコンバータ
Linduino DC2026C
LTC2657:
最大10ppm/°C のリファレンスを内蔵したオクタルI2C 16ビット・レール・トゥ・レールDAC
Linduino DC2026C
LTC2656:
最大10ppm/°Cのリファレンスを内蔵したオクタル12ビット・レール・トゥ・レールDAC
Linduino DC2026C
LTC2655:
最大10ppm/°Cのリファレンスを内蔵したクワッド16ビット/12ビット・レール・トゥ・レールI2C DAC
Linduino DC2026C
LTC2654:
最大10ppm/°C のリファレンスを内蔵したクワッド16/12ビット、レール・トゥ・レールDAC
Linduino DC2026C
LTC2645:
10ppm/リファレンスを内蔵したPWM入力/電圧出力のクワッド12/10/8ビットD/Aコンバータ
Linduino DC2026C
LTC2644:
10ppm/℃リファレンスを内蔵したPWM入力/電圧出力のデュアル12/10/8ビットD/Aコンバータ
Linduino DC2026C
LTC2642:
3mm × 3mm DFNの16ビット電圧出力D/Aコンバータ
Linduino DC2026C
LTC2641:
3mm×3mm DFNの 16/14/12ビット 電圧出力D/Aコンバータ
Linduino DC2026C
LTC2640:
10ppm/°Cリファレンス内蔵のシングル12/10/8ビットSPI電圧出力D/Aコンバータ
Linduino DC2026C
LTC2634:
10ppm/°Cリファレンス内蔵のクワッド12/10/8ビット、レール・トゥ・レール DAC
Linduino DC2026C
LTC2607:
I2Cインタフェースを備えたデュアル16ビット・レール・トゥ・レールDAC
Linduino DC2026C
LTC1668:
12/14/16ビット、50Msps DAC
Linduino DC2026C
LTC1592:
出力範囲をプログラム可能な12/14/16ビットSoftSpan DAC
Linduino DC2026C
LTC5599:
30MHz～1300MHz、低消費電力の直接直交変調器
Linduino DC2026C
LTM2893:
100MHz絶縁型ADCシリアル・インタフェース
Linduino DC2026C
LTM2893:
100MHz絶縁型ADCシリアル・インタフェース
DC890B
LTC6820:
isoSPI絶縁型通信インタフェース
Linduino DC2026C
LTC2874:
クワッドIO-LinkマスタHot Swapコントローラおよび物理インタフェース
Linduino DC2026C
LTC2873:
終端抵抗を切り替え可能なシングル・バスRS485/RS232マルチプロトコル・トランシーバ
Linduino DC2026C
LT3960:
I2C to CAN-Physical Transceiver
Linduino DC2026C
ADP1034:
7つのデジタル・アイソレータとプログラマブル電力制御による、3チャンネル絶縁型マイクロパワー・マネージメント・ユニット
Linduino DC2026C
LT3967:
CRC-8を備えた1.3A、8スイッチ・マトリクスLED調光装置
Linduino DC2026C
ADP1660:
LEDフラッシュ・ドライバ、デュアル、750mA、I2C互換インターフェース
Linduino DC2026C
ADP1650:
LEDフラッシュ・ドライバ、1.5A、I2C互換インターフェース
Linduino DC2026C
LTC4316:
シングルI2C/SMBusアドレス変換器
Linduino DC2026C
LT6350:
低ノイズのシングルエンド－差動コンバータ/ADCドライバ
DC718C
LT6350:
低ノイズのシングルエンド－差動コンバータ/ADCドライバ
Linduino DC2026C
LTC6952:
11 の出力を備えた、JESD204B/JESD204C をサポートする超低ジッタ 4.5 GHz PLL
Linduino DC2026C
LTC6950:
クロック分配回路を内蔵した1.4GHz低位相ノイズ、低ジッタPLL
Linduino DC2026C
LTC6947:
超低ノイズ0.35GHz～6GHz分数分周方式シンセサイザ
Linduino DC2026C
LTC6946:
ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ
Linduino DC2026C
LTC6945:
ノイズとスプリアスを極めて低く抑えた0.35GHz～6GHz 整数分周方式シンセサイザ
Linduino DC2026C
LTC4291-1:
4 ポート IEEE 802.3bt PoE PSE コントローラ
Linduino DC2026C
LTC4290:
8ポートPoE/PoE+/LTPoE++PSEアナログ・コントローラ
Linduino DC2026C
LTC4274A
LTC4274C:
シングルPoE/PoE+/LTPoE++ PSEコントローラ
Linduino DC2026C
LTC4274:
シングルPoE+ PSE コントローラ
Linduino DC2026C
LTC4271_70:
PoE/PoE+/LTPoE++ PSE デジタル・コントローラ
Linduino DC2026C
LTC4270:
12ポート PoE/PoE+/LTPoE++ PSE アナログ・コントローラ
Linduino DC2026C
LTC4266A
LTC4266C:
クワッドPoE/PoE+/LTPoE++ PSEコントローラ
Linduino DC2026C
LTM2987:
16チャネルのμModule PMBusパワーシステム・マネージャ
Linduino DC2026C
LTC2980:
16チャネル PMBusパワーシステム・マネージャ
Linduino DC2026C
LTC2977:
正確な出力電圧測定を特長とする8チャネルPMBusパワーシステム・マネージャ
Linduino DC2026C
LTC2975:
入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ
Linduino DC2026C
LTC2974:
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ
Linduino DC2026C
LTC2970
LTC2970-1:
デュアルI2C電源モニタおよびマージニング･コントローラ
Linduino DC2026C
LTC2937:
EEPROM内蔵プログラマブル6チャネル・シーケンサおよび電圧スーパーバイザ
Linduino DC2026C
LTC4282:
I2C互換モニタ機能を内蔵した大電流ホットスワップ・コントローラ
Linduino DC2026C
LTC4280:
I2C互換モニタ機能付きHot Swapコントローラ
Linduino DC2026C
LTC4261:
A/DコンバータとI2Cモニタ機能を内蔵した負電圧Hot Swapコントローラ
Linduino DC2026C
LTC4260:
I2C互換モニタ付き正の高電圧ホットスワップ・コントローラ
Linduino DC2026C
LTC4215:
I2C互換モニタ機能付きHot Swapコントローラ
Linduino DC2026C
LTC5566:
300MHz～6GHzの範囲で利得をプログラム可能なデュアル・ダウンコンバーティング・ミキサ
Linduino DC2026C
lt6411:
650MHz Differential ADC Driver/Dual Selectable Gain Amplifier
DC718C
LT6203:
デュアル100MHz、レール・トゥ・レール入出力、超低ノイズ（1.9nV√Hz）、低消費電力オペアンプ
Linduino DC2026C
LT6203:
デュアル100MHz、レール・トゥ・レール入出力、超低ノイズ（1.9nV√Hz）、低消費電力オペアンプ
DC890B
LT6202:
シングル100MHz、レール・トゥ・レール入出力、超低ノイズ（1.9nV√Hz）、低消費電力オペアンプ
DC718C
LT6202:
シングル100MHz、レール・トゥ・レール入出力、超低ノイズ（1.9nV√Hz）、低消費電力オペアンプ
Linduino DC2026C
LT6201:
165MHz、レール・トゥ・レール入出力、0.95nV/√Hz低ノイズ・オペアンプ・ファミリ
DC718C
LT1807:
325MHz、デュアル、レール・トゥ・レール入出力、低歪み、低ノイズ高精度オペアンプ
DC718C
LT1468:
90MHz、22V/μs、16ビット精度オペアンプ
DC890B
LTM9100:
I2Cコマンド機能と遠隔測定機能を備えたAnyside™高電圧絶縁型スイッチ・コントローラ
Linduino DC2026C
LTC3887
LTC3887-1
LTC3887-2:
デジタル・パワー・システム・マネージメント機能を搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
Linduino DC2026C
LTC3883
LTC3883-1:
デジタル・パワー・システム・マネージメントを搭載した単相降圧DC/DCコントローラ
Linduino DC2026C
LTC3882:
デジタル・パワーシステム・マネージメント機能を搭載したデュアル出力PolyPhase降圧DC/DC電圧モード・コントローラ
Linduino DC2026C
LTC3880:
パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Linduino DC2026C
LTC3828:
トラッキング付きデュアル2フェーズ降圧コントローラ
Linduino DC2026C
LTC3676
LTC3676-1:
アプリケーション・プロセッサのパワー・マネージメント・ソリューション
Linduino DC2026C
LTC3589:
シーケンス制御とI2Cを備えた 8出力レギュレータ
Linduino DC2026C
LTC2983:
マルチセンサ対応の高精度デジタル温度測定システム
Linduino DC2026C
LTC4155:
I2C制御およびUSB OTG（On-The-Go）付きデュアル入力パワーマネージャ/3.5Aリチウムイオン・バッテリ・チャージャ
Linduino DC2026C
LTC6412:
800MHz、31dBレンジ、アナログ制御VGA
DC890B
LT1994:
低ノイズ、低歪みの完全差動入出力アンプ/ドライバ
DC718C
LTC6360:
真のゼロ出力を備えた超低ノイズのシングルエンドSAR ADCドライバ
DC718C
LTC6360:
真のゼロ出力を備えた超低ノイズのシングルエンドSAR ADCドライバ
Linduino DC2026C
LTC6416:
2GHz、低ノイズ、差動16ビットADCバッファ
DC890B
LTC6409:
帯域幅10GHz、1.1nV/√Hzの差動アンプ/ADCドライバ
DC890B
LTC6406:
3GHz、低ノイズ、レール･トゥ･レール入力差動アンプ/ドライバ
DC718C
LTC6404:
600MHz、低ノイズ、高AC精度、完全差動入出力アンプ/ドライバ
DC718C
LTC6403-1:
200MHz、低ノイズ、低消費電力、完全差動入出力アンプ/ドライバ
DC718C
LTC6362:
高精度、低消費電力のレール・トゥー・レール差動入力/差動出力オペアンプ/SAR ADCドライバ
DC718C
LTC6362:
高精度、低消費電力のレール・トゥー・レール差動入力/差動出力オペアンプ/SAR ADCドライバ
Linduino DC2026C
LT1993-4:
900MHz、低歪み、低ノイズ差動アンプ/ADCドライバ（AV＝4V/V）
DC718C
LT1993-2:
800MHz、低歪み、低ノイズ差動アンプ/ADCドライバ（AV＝2V/V）
DC718C
LTC6655:
ノイズが0.25ppmの低ドリフト高精度リファレンス
Linduino DC2026C
LTC6655:
ノイズが0.25ppmの低ドリフト高精度リファレンス
DC718C
LTC6655:
ノイズが0.25ppmの低ドリフト高精度リファレンス
DC890B

FAQ

LinearLabTools とは？

X+

LinearLabTools は、ユーザー固有のソフトウェア環境からデータ・コンバータ・デモ・ボードへ直接アクセスできるようにするソフトウェア・スイートです。Windows DLL では、インターフェースの 1 つからの低レベルのボードへのアクセスができます。Matlab または Python で記述された基本動作デモ用のサンプル・コードも利用できます。

Matlab を使用する理由は？

X+

製品の評価に使用される最も一般的な言語の 1 つだからです。

Pythonを使用する理由は？

X+

無料のオープン・ソース言語だからです。PythonもMatlabと同様によく使用されています。

このコードのどれかを最終製品に使用できますか？

X+

LinearLabTools は基本的に製品評価の目的で使用するものですが、レジスタ定義のように製品開発に利用できるコードもあります。
