LTC4316

製造中

シングルI²C/SMBusアドレス変換器

製品モデル: 8
1Ku当たりの価格: 最低価格：$1.78

Viewing:

製品の詳細

同じアドレスを持つ複数のスレーブが同じバスで共存可能
抵抗で設定可能なアドレス変換
ソフトウェアによるプログラミング不要
SMBus、I²C、およびI²C Fast Modeに準拠
パススルー・モードにより、一般的な呼び出しアドレス指定が可能
ESD耐性：±4kV（人体モデル）
2.5V、3.3V、および5Vバスのレベル変換
スタック状態バスのタイムアウト
通電中の基板への挿入や引き抜き時にSDAおよびSCLの損傷を防止
バスのHot Swap^™をサポート
10ピンMSOPおよび3mm × 3mm DFNパッケージ

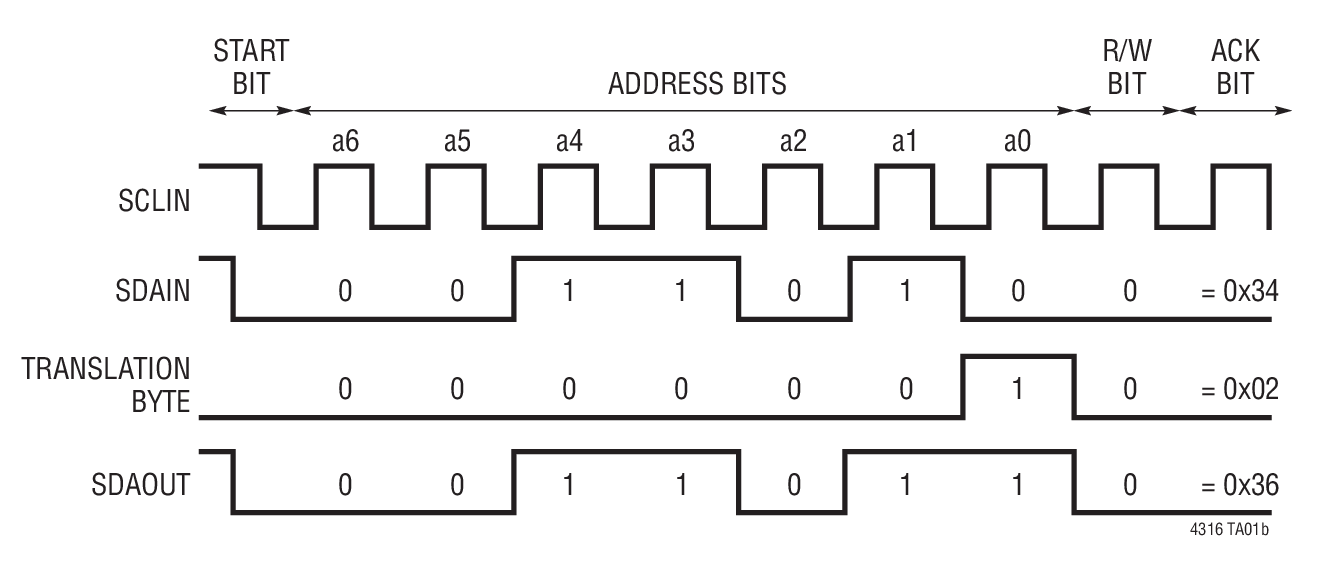

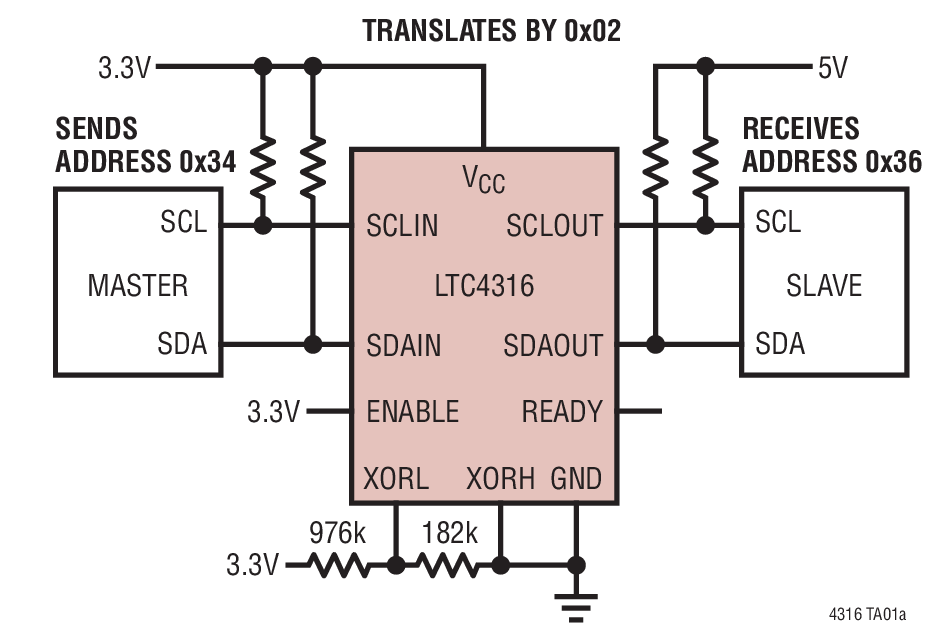

LTC4316は、1つまたは複数のI²C/SMBusスレーブ・デバイスのハードワイヤード・アドレスを異なるアドレスに変換することができます。これにより、同じハードワイヤード・アドレスを持つスレーブが同じバスで共存することができます。新しいアドレスを選択するのに必要なのは1個のディスクリート抵抗だけであり、ソフトウェアによるプログラミングは必要ありません。最大127の異なるアドレス変換が可能です。

LTC4316は、アドレス変換を無効にして、マスタによる一般的な呼び出しアドレス指定を可能にするパススルー・モードを内部に実装しています。LTC4316は、バスが“L”にスタックされた状態、または時期尚早のSTOPビットのような異常なバス状態から自動的に回復する目的で設計されています。


製品番号	入力チャネルの数	出力チャネルの数
LTC4316	1	1
LTC4317	1	2
LTC4318	2	2

アプリケーション

I²C、SMBusアドレスの拡張
アドレス変換
サーバ
通信機器

製品モデル: 8
1Ku当たりの価格: 最低価格：$1.78

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC4316CDD#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316CDD#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316CMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316CMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IDD#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IDD#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4316IMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC4316CMS#PBF	製造中
LTC4316CMS#TRPBF	製造中
LTC4316IMS#PBF	製造中
LTC4316IMS#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
レベル変換器＆バッファ 2
LTC4317	製造中	デュアルI²C/SMBusアドレス変換器
LTC4318	製造中	デュアルI²C/SMBusアドレス変換器

ツールおよびシミュレーション

Linduino 1

LTC4316 - DC2217A.ino

設計ツール 1

Address Translator Tool

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

LTC4316 Demo Board | Single I2C/SMBus Address Translator (requires DC590 or DC2026)

今すぐ購入詳細を表示

製品詳細

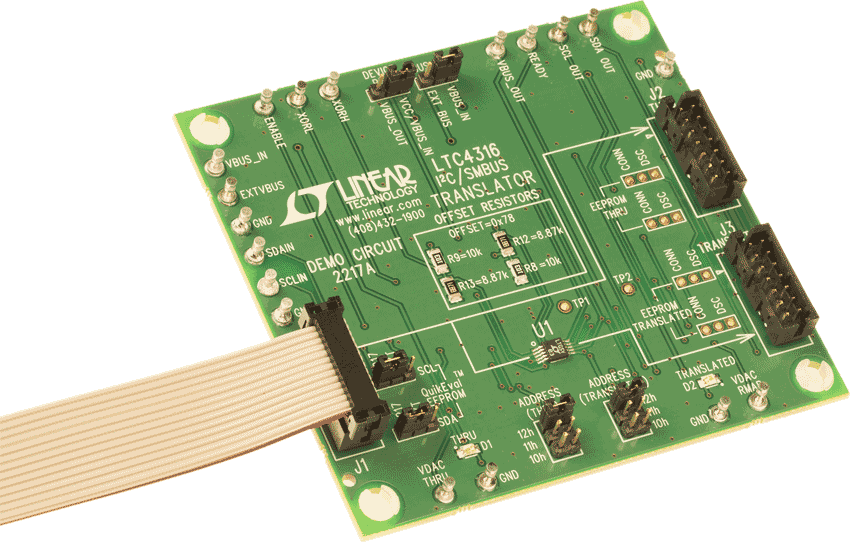

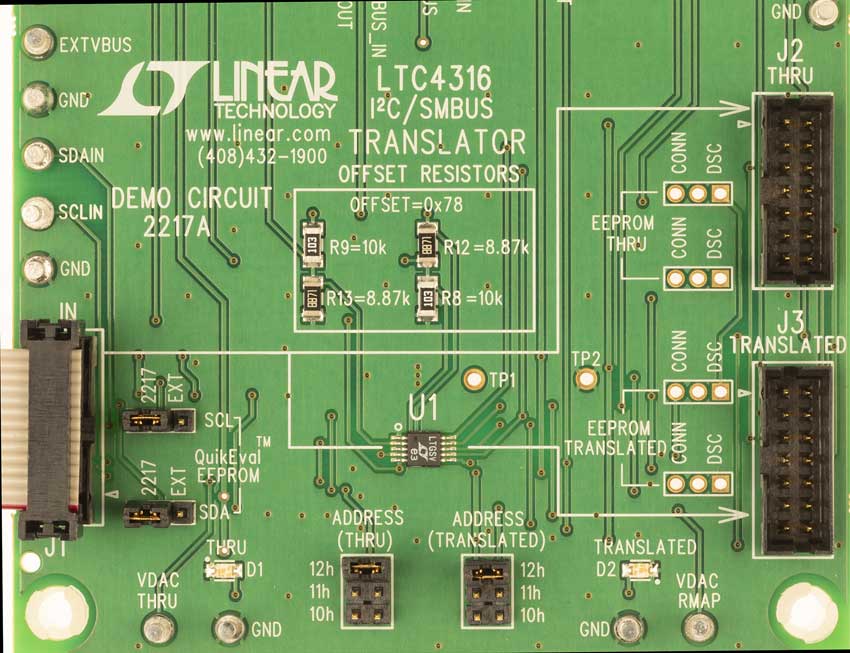

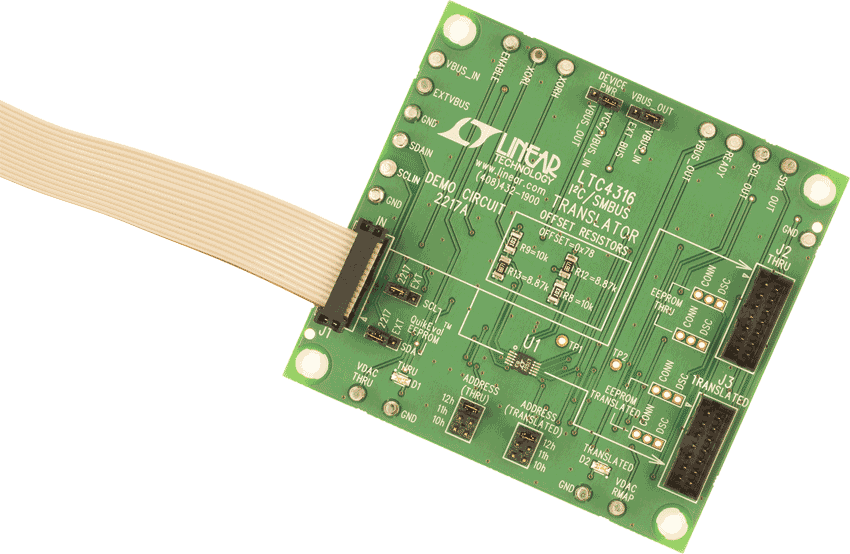

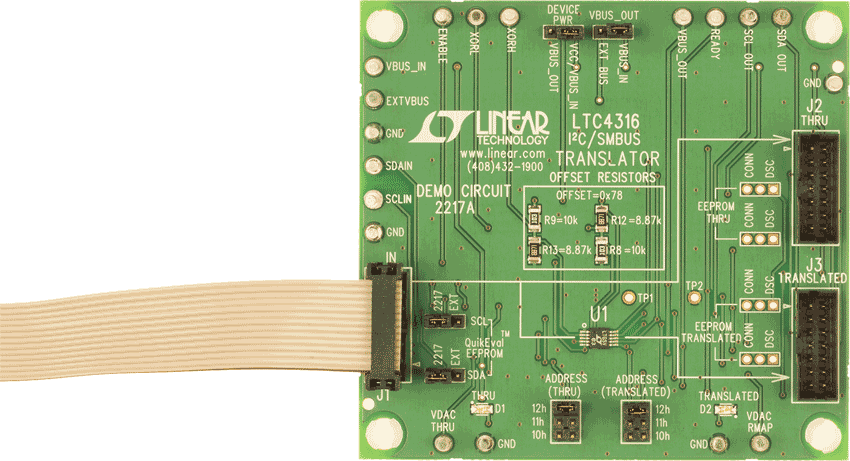

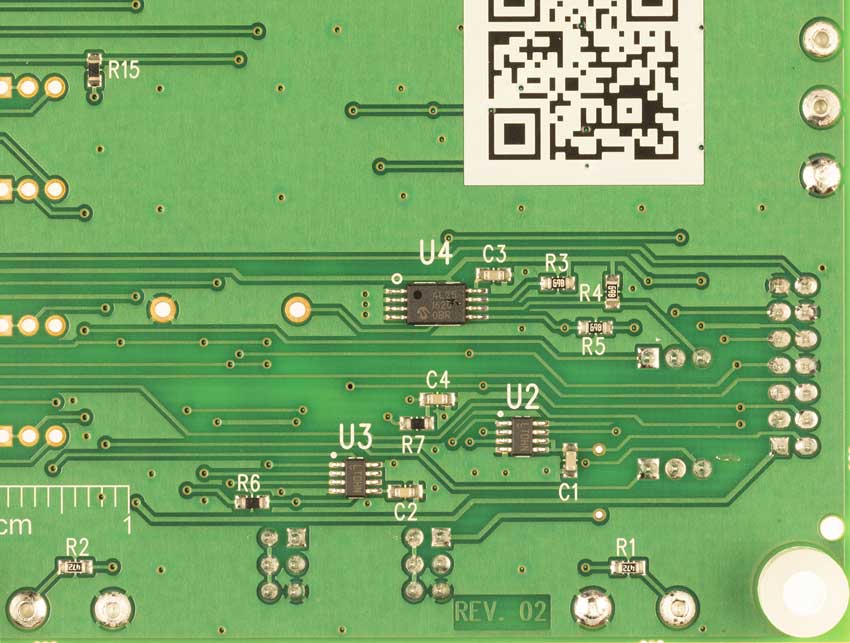

Demonstration circuit 2217A features the LTC4316 single I²C/SMBus address translator. The LTC4316 enables one or more I²C or SMBus slave devices to translate their hardwired address to a different address. This allows slaves with the same address to coexist on the same bus. Only discrete resistors are needed to select the new address and no software programming is required. Up to 127 different translations are available.

資料

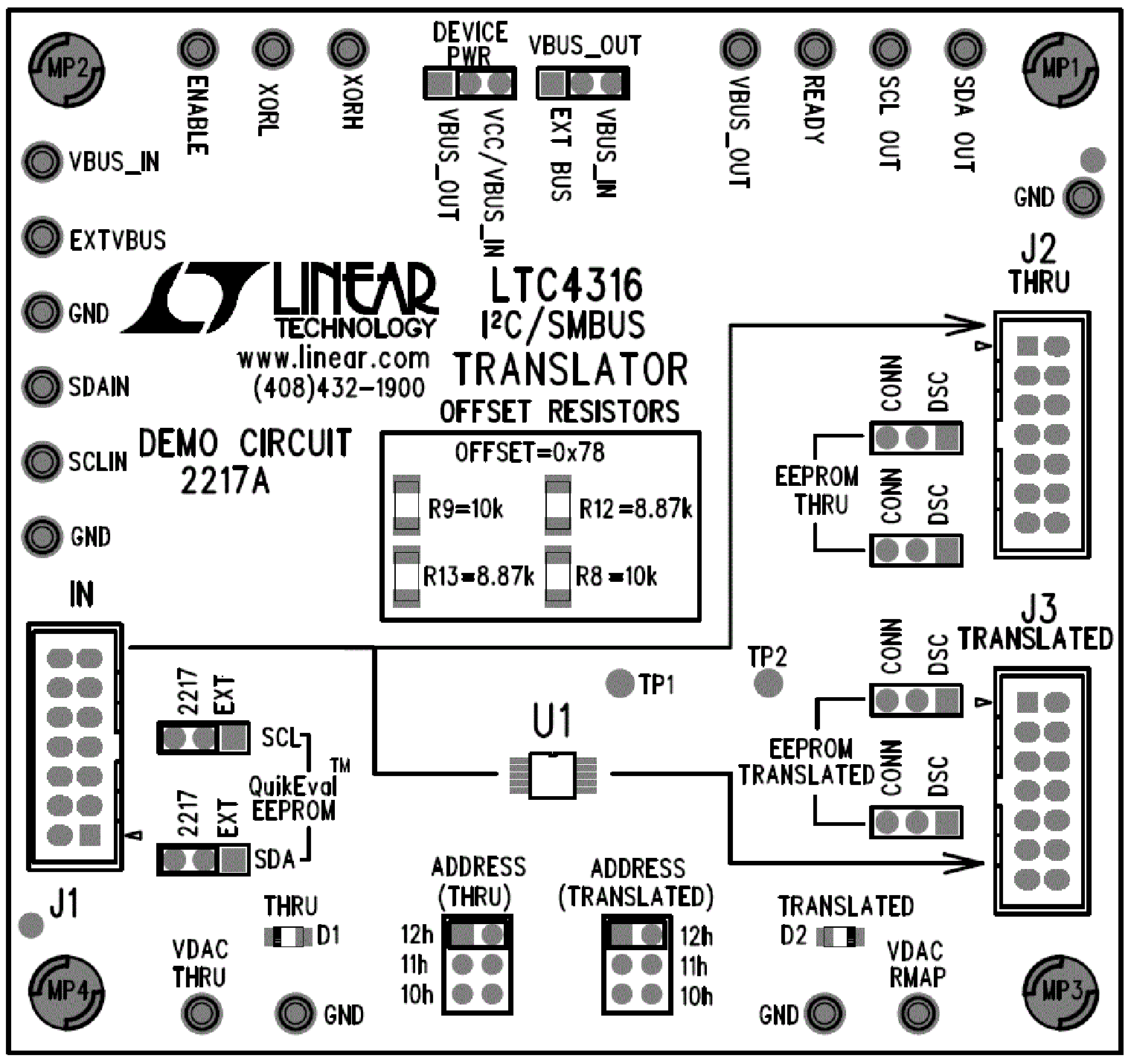

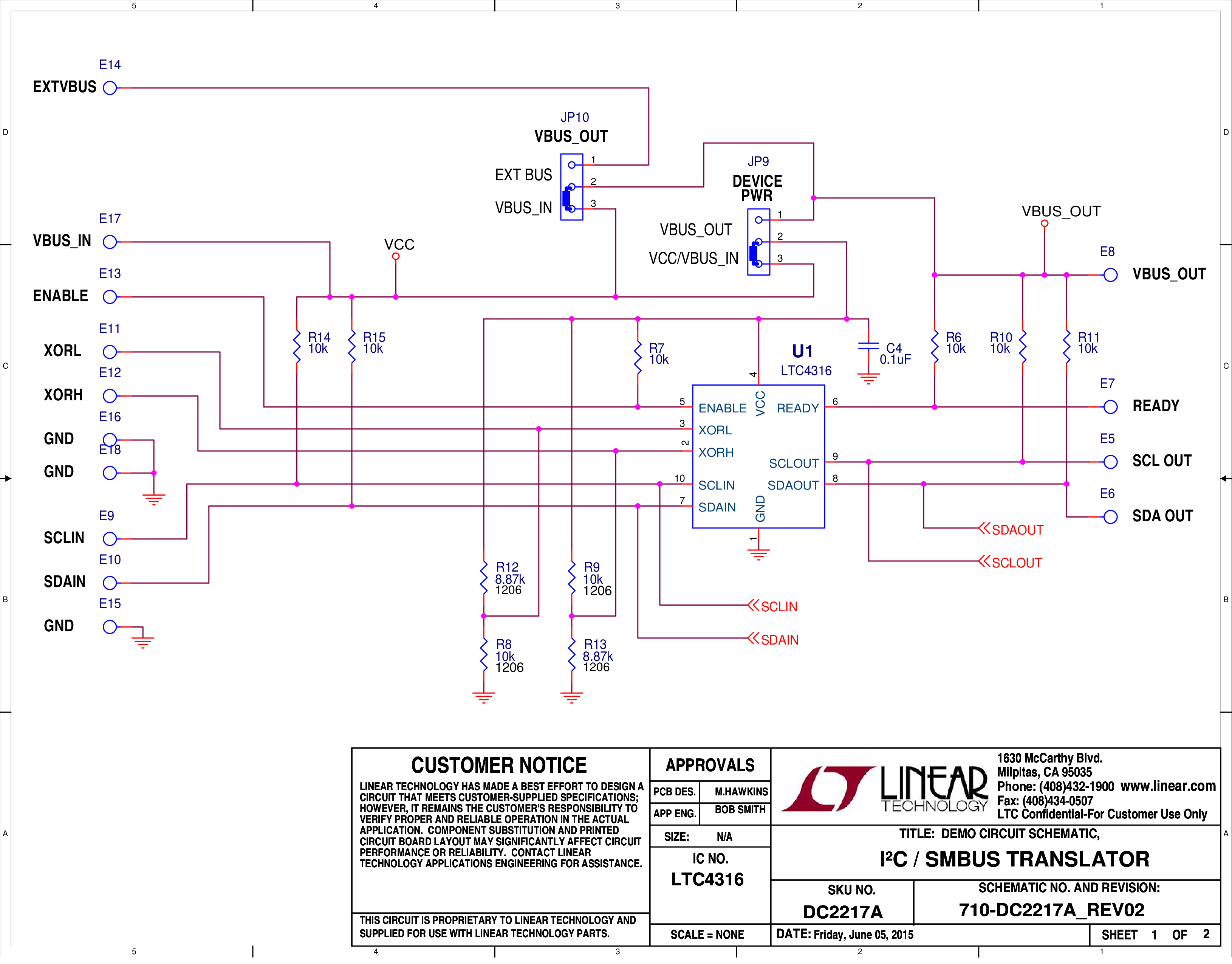

DC2217A - Schematic
2015/11/18

DC2217A - Design Files
2016/04/21

DC2217A - Demo Manual
2015/11/18

LTC4316 Demo Board | EasySMU: I2C Address Translator and Simple Multichannel Source Measurement Unit (Requires DC2026 and 12V power supply)

今すぐ購入詳細を表示

製品詳細

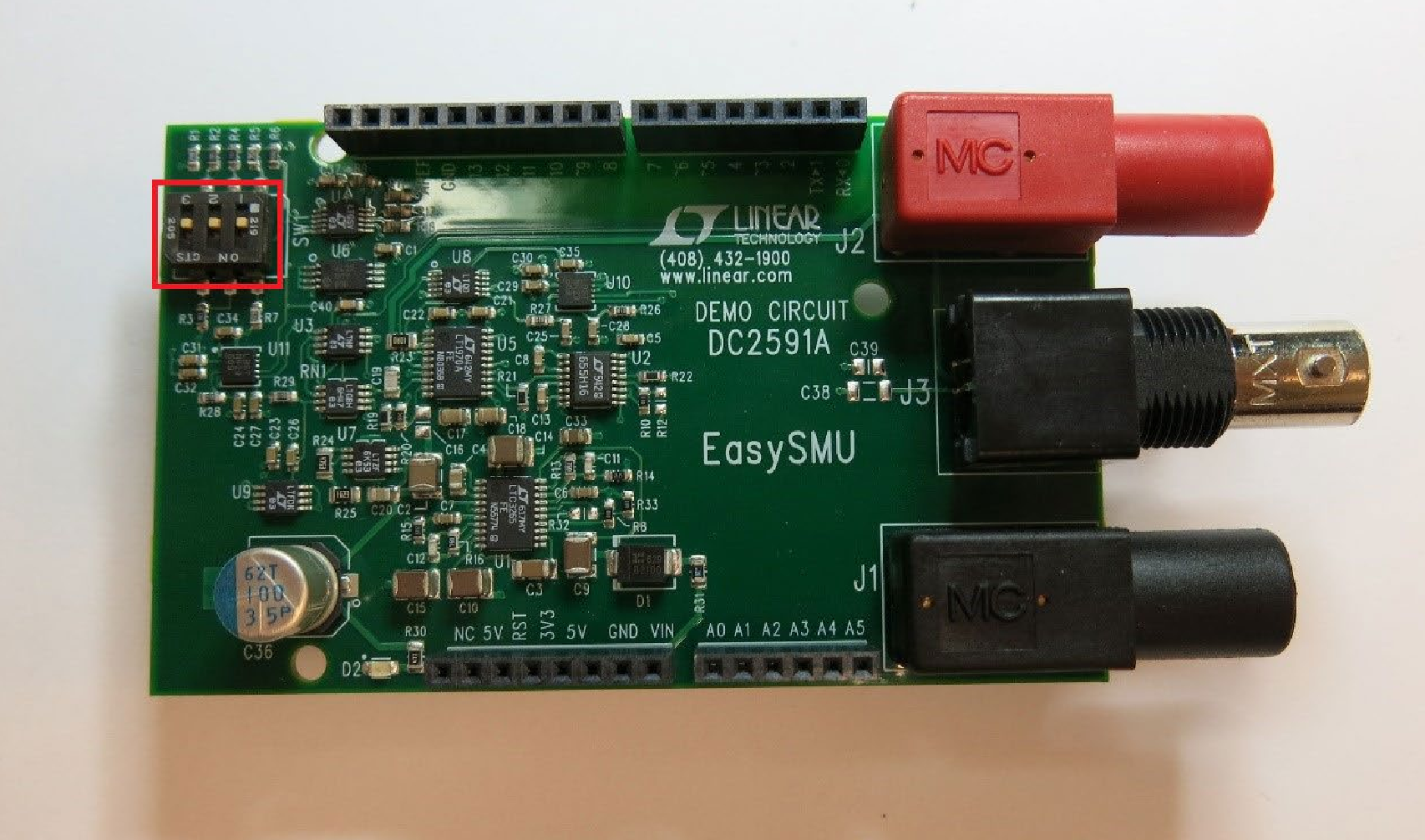

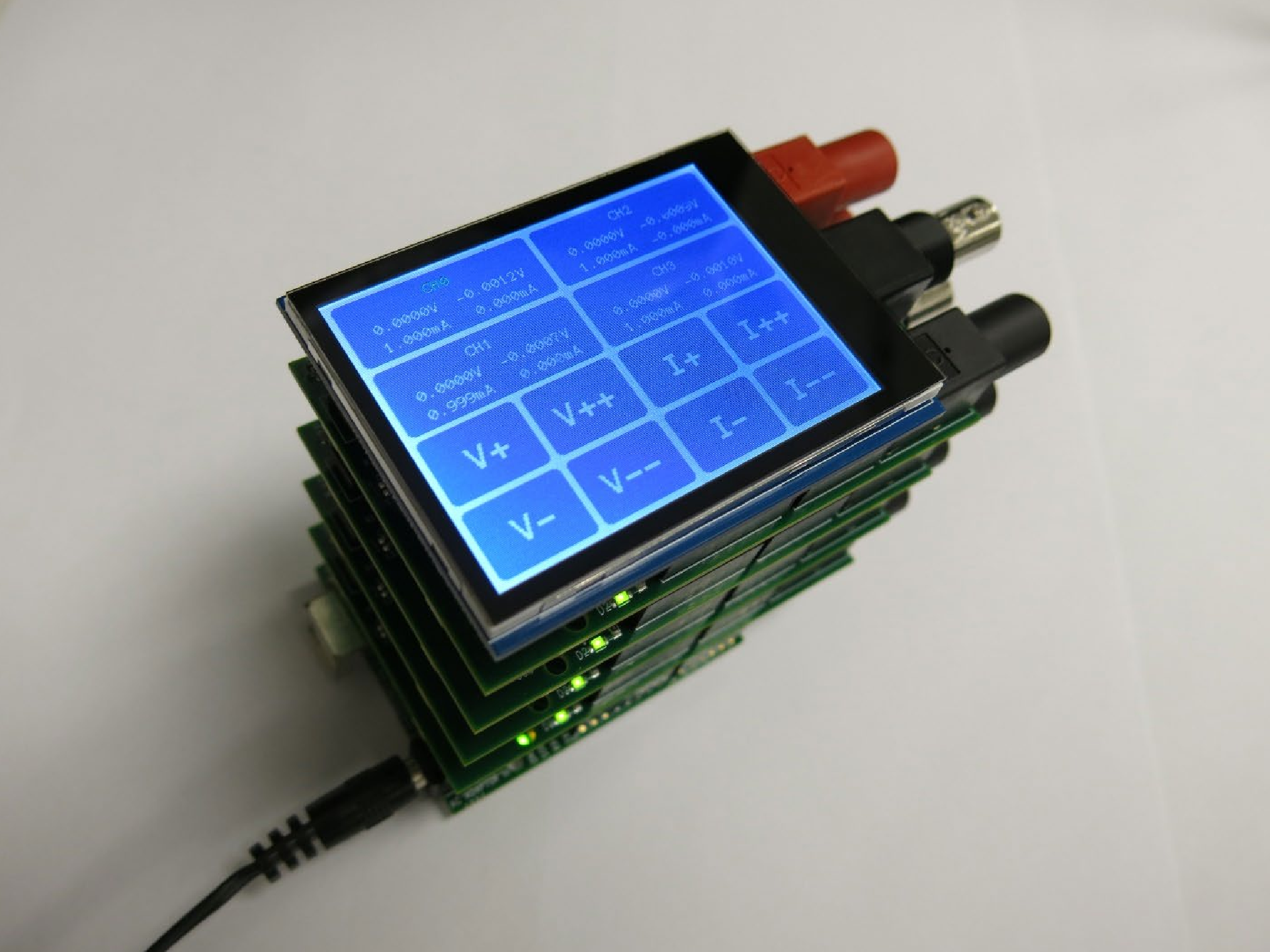

EasySMU is a single-channel ±12V/±40mA programmable-voltage/programmable-current source with accurate voltage/current measurement capability. The LTC4316 I²C address translator enables up to eight independent EasySMUs to be controlled by a single I²C master.
