LTC2933

製造中

EEPROMを内蔵したプログラム可能な6電圧スーパーバイザ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 6つの電源を監視
  • UVおよびOVの作動点をI2Cで調整可能
  • 保証しきい値精度：±1%
  • I2C/SMBusインタフェース
  • EEPROM内蔵
  • 1チャネル当たりのプログラム可能なしきい値：256種類
  • 1チャネル当たり最大3つの範囲設定
  • 2つの汎用入力
  • 3つの汎用入力/出力
  • プログラム可能な出力遅延
  • 電源電圧範囲：3.4V～13.9V
  • 電源電圧の電力を共有：V1～V4

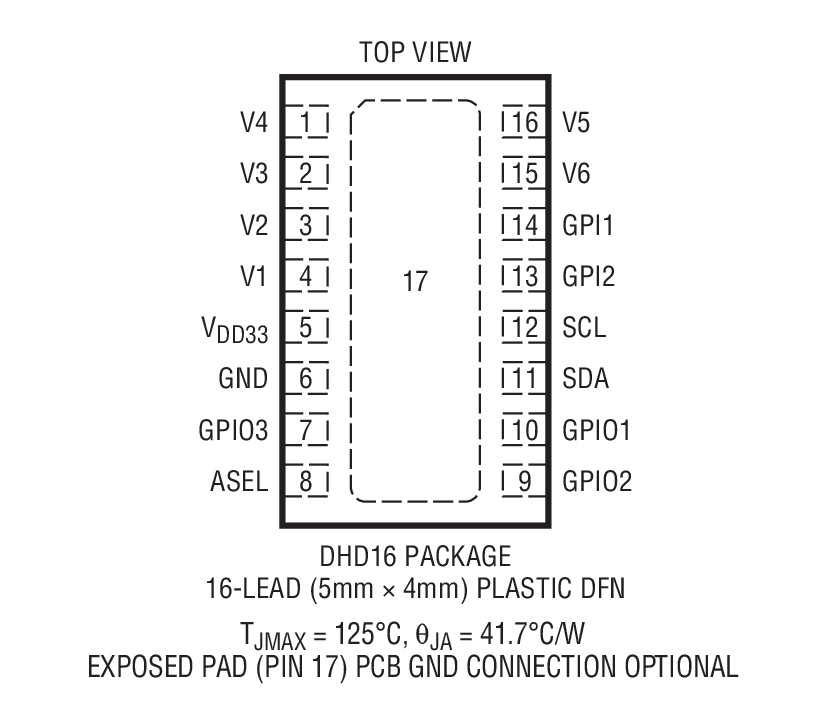

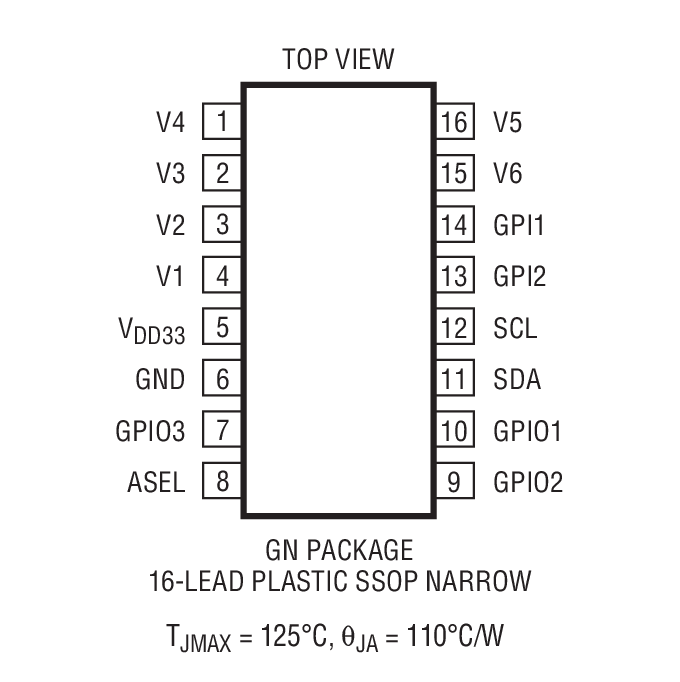

  • 5mm × 4mmの16ピンDFNパッケージおよびSSOPパッケージ
LTC2933
EEPROMを内蔵したプログラム可能な6電圧スーパーバイザ

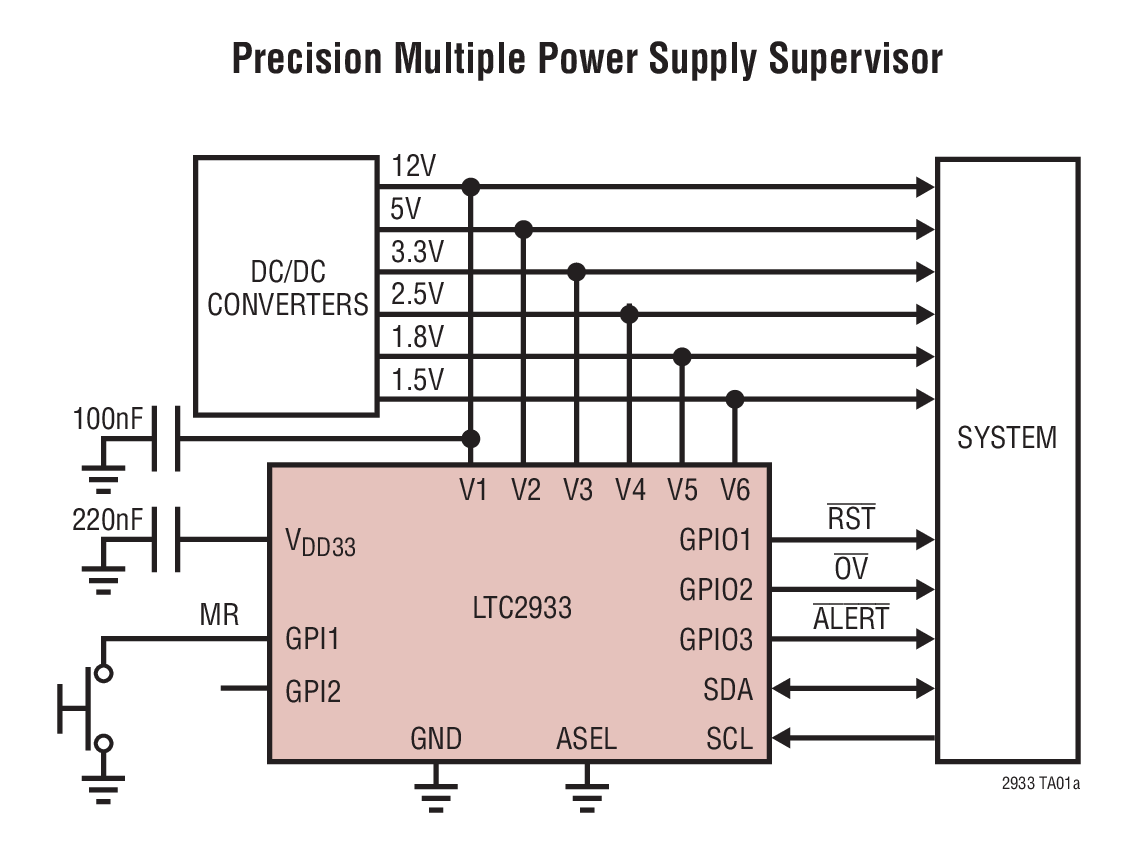

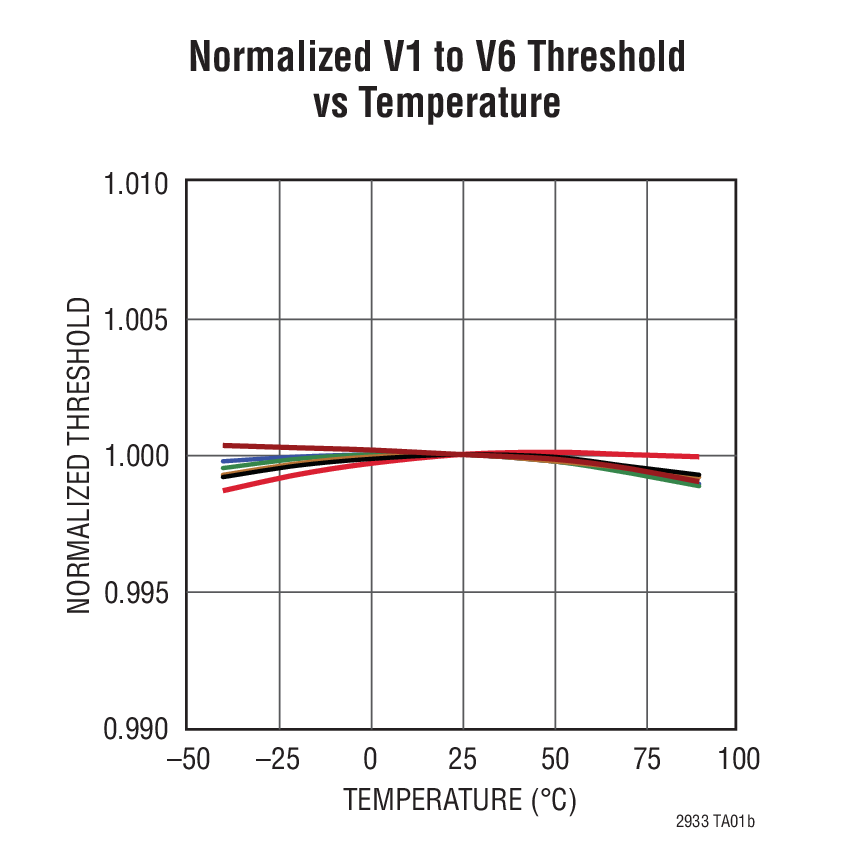

Precision Multiple Power Supply Supervisor Normalized V1 to V6 Threshold vs Temperature Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2937
新規設計に推奨 EEPROM内蔵プログラマブル6チャンネル・シーケンサおよび電圧スーパーバイザ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
DC2293A-A

LTC2933 | SSOP-16 Package Socketed Programming Board (requires DC1613)

今すぐ購入 詳細を表示

製品詳細

The DC2293A programming board contains the circuitry needed to program and verify the EEPROM of the LTC2933. This is its sole purpose. The LTC2933 comes in either a 16-pin SSOP or a 16-pin DFN package. The DC2293A-A supports the SSOP and the DC2293A-B supports the DFN package.

eval board
schematic 2
DC2293A-B

LTC2933 | DFN-16 Package Socketed Programming Board (requires DC1613)

今すぐ購入 詳細を表示

製品詳細

The DC2293A programming board contains the circuitry needed to program and verify the EEPROM of the LTC2933. This is its sole purpose. The LTC2933 comes in either a 16-pin SSOP or a 16-pin DFN package. The DC2293A-A supports the SSOP and the DC2293A-B supports the DFN package.

eval board
schematic 3
schematic 4
DC1633B

LTC2933IGN Demo Board | Programmable Hex Voltage Supervisor with EEPROM (Requires DC1613)

今すぐ購入 詳細を表示

製品詳細

The DC1633B is a demonstration system that showcases the LTC2933, a 6-channel I2C/SMBus voltage supervisor with EEPROM. The LTC2933 simultaneously monitors up to six power supply voltages and detects under/overvoltage conditions. In addition the LTC2933 monitors two GPI pins and is able to drive three GPIO pins to indicate OV, UV, system reset, system alert, or other control signal.
DC2293A-A
LTC2933 | SSOP-16 Package Socketed Programming Board (requires DC1613)

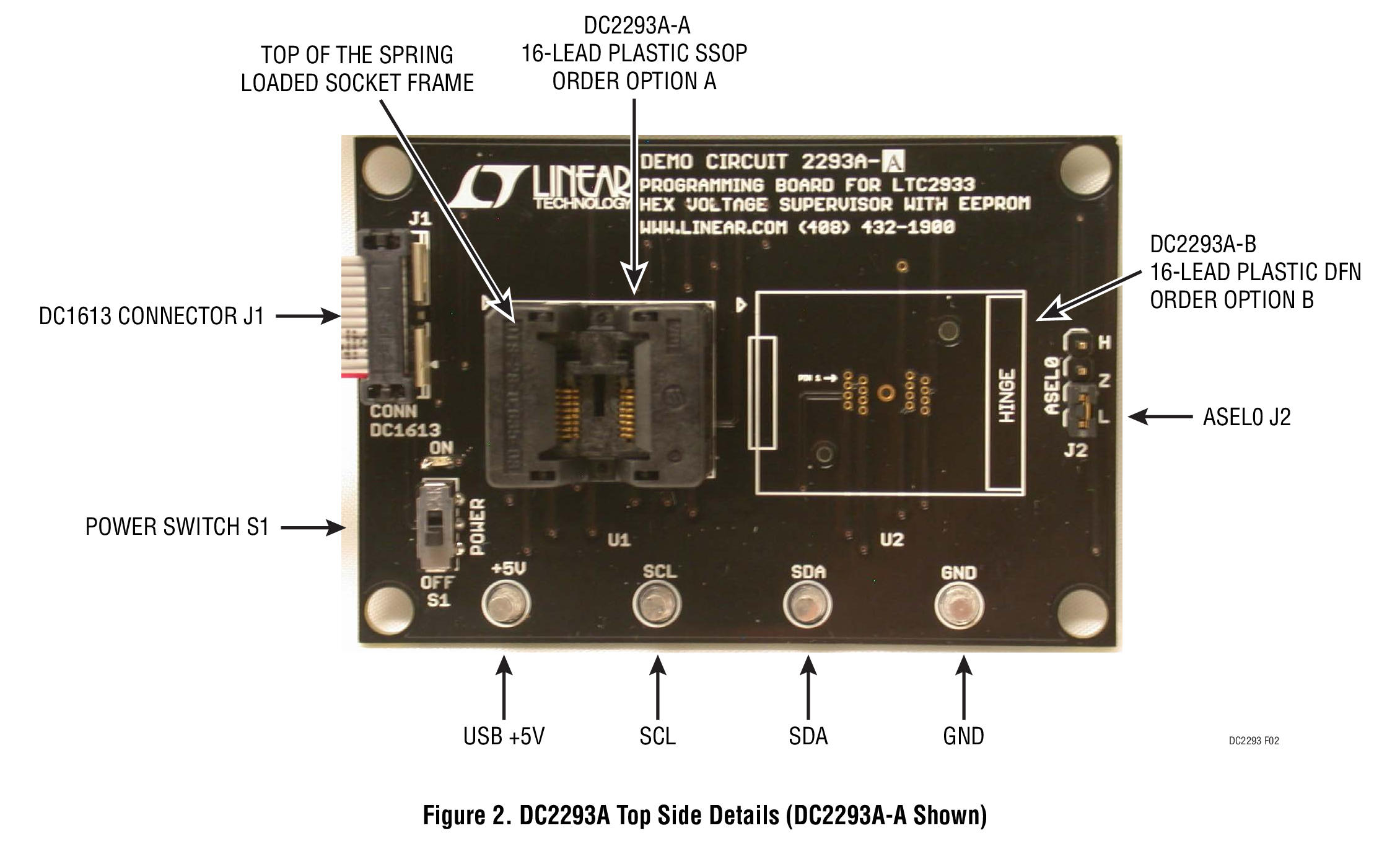

DC2293A - Demo Board Image
DC2293A-B
LTC2933 | DFN-16 Package Socketed Programming Board (requires DC1613)
DC2293A - Demo Board Image
DC1633B
LTC2933IGN Demo Board | Programmable Hex Voltage Supervisor with EEPROM (Requires DC1613)

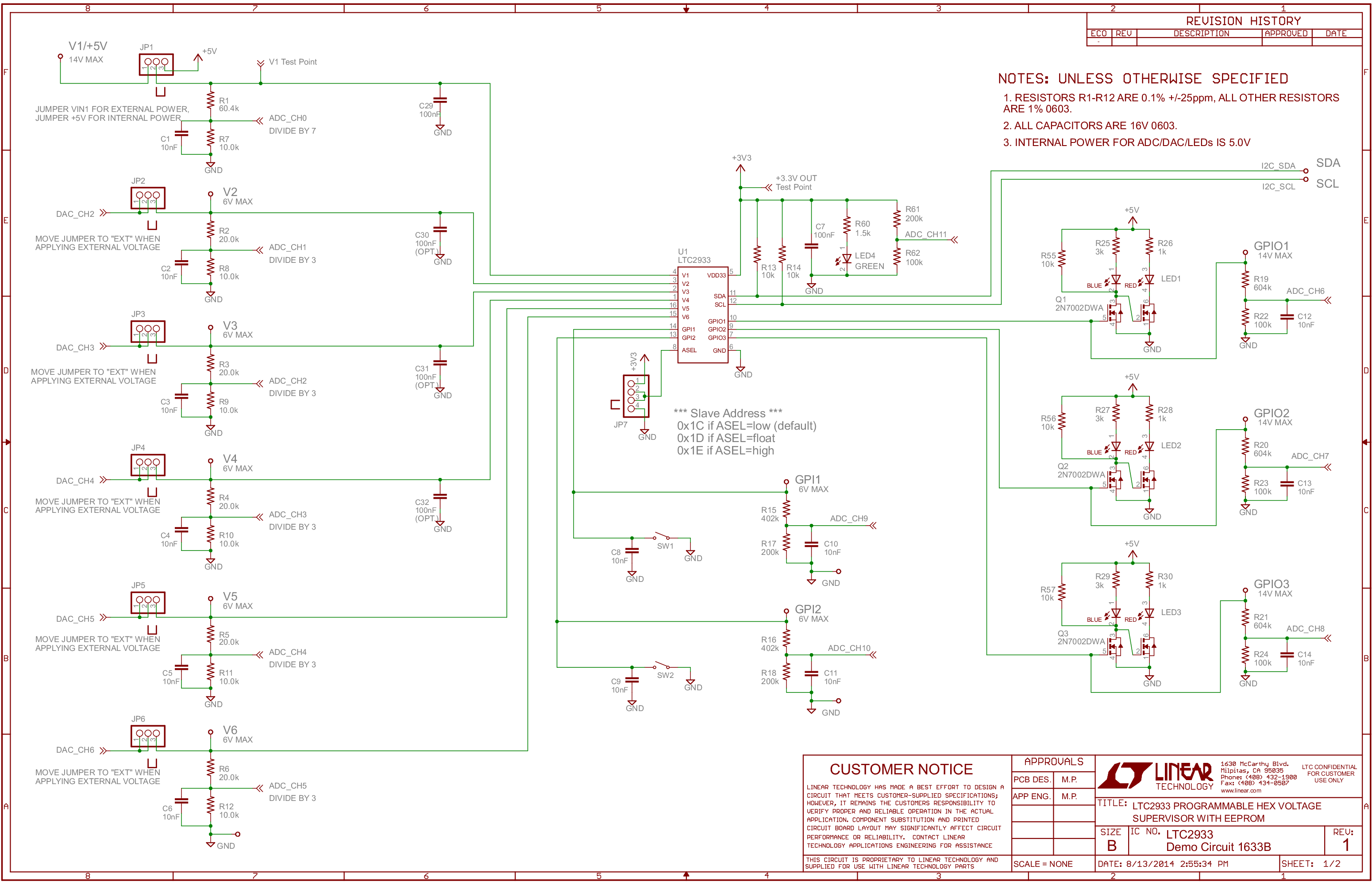

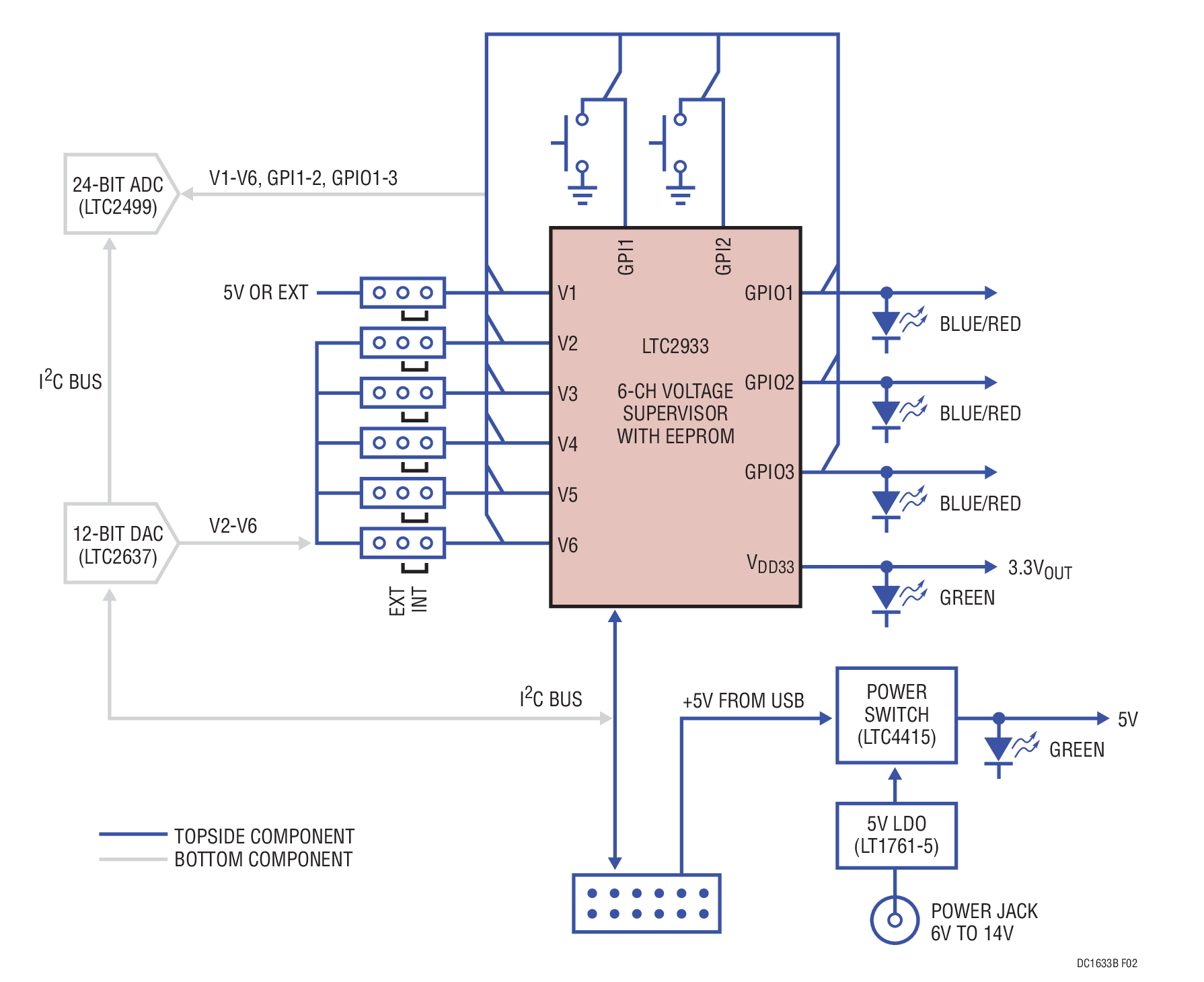

DC1633B - Schematic Simplified Block Diagram of the DC1633B

最新のディスカッション

LTC2933に関するディスカッションはまだありません。意見を投稿しますか？
