LTC6416

最終販売

2GHz、低ノイズ、差動16ビットADCバッファ

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • -3dB小信号帯域幅：2GHz
  • ±0.1dB帯域幅：300MHz
  • 出力ノイズ：1.8nV/√Hz
  • 140MHzでの等価OIP3：46.25dBm
  • 最大300MHzまでの等価OIP3：40.25dBm
  • 140MHz、2VP-P出力でのHD2/HD3：-81dBc/-72dBc
  • 140MHz、2VP-Pの合成出力でのIM3：-84.5dBc
  • 300MHz、2VP-P出力でのHD2/HD3：-74dBc/-67.5dBc
  • 300MHz、2VP-Pの合成出力でのIM3：-72.5dBc
  • 回復が速い高速の出力クランプを設定可能
  • DC結合された信号経路
  • 2.7V～3.9V電源で動作
  • 低消費電力：3.6Vで150mW
  • 2mm×3mm 10ピンDFNパッケージ
LTC6416
2GHz、低ノイズ、差動16ビットADCバッファ
LTC6416 Driving LTC2208 ADC – 140MHz IF LTC6416 Driving LTC2208 ADC with 1:8 Transformer fIN =140MHz, fS = 130MHz, –1dBFS, PGA = 1 Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

LinearLabTools

リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC6409
新規設計に推奨 帯域幅10GHz、1.1nV/√Hzの差動アンプ/ADCドライバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC6416

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

キーサイトGenesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット
DC1257B
LTC6416 + LTC2208 Combo board (Requires DC890 & LVDS_XFMR)

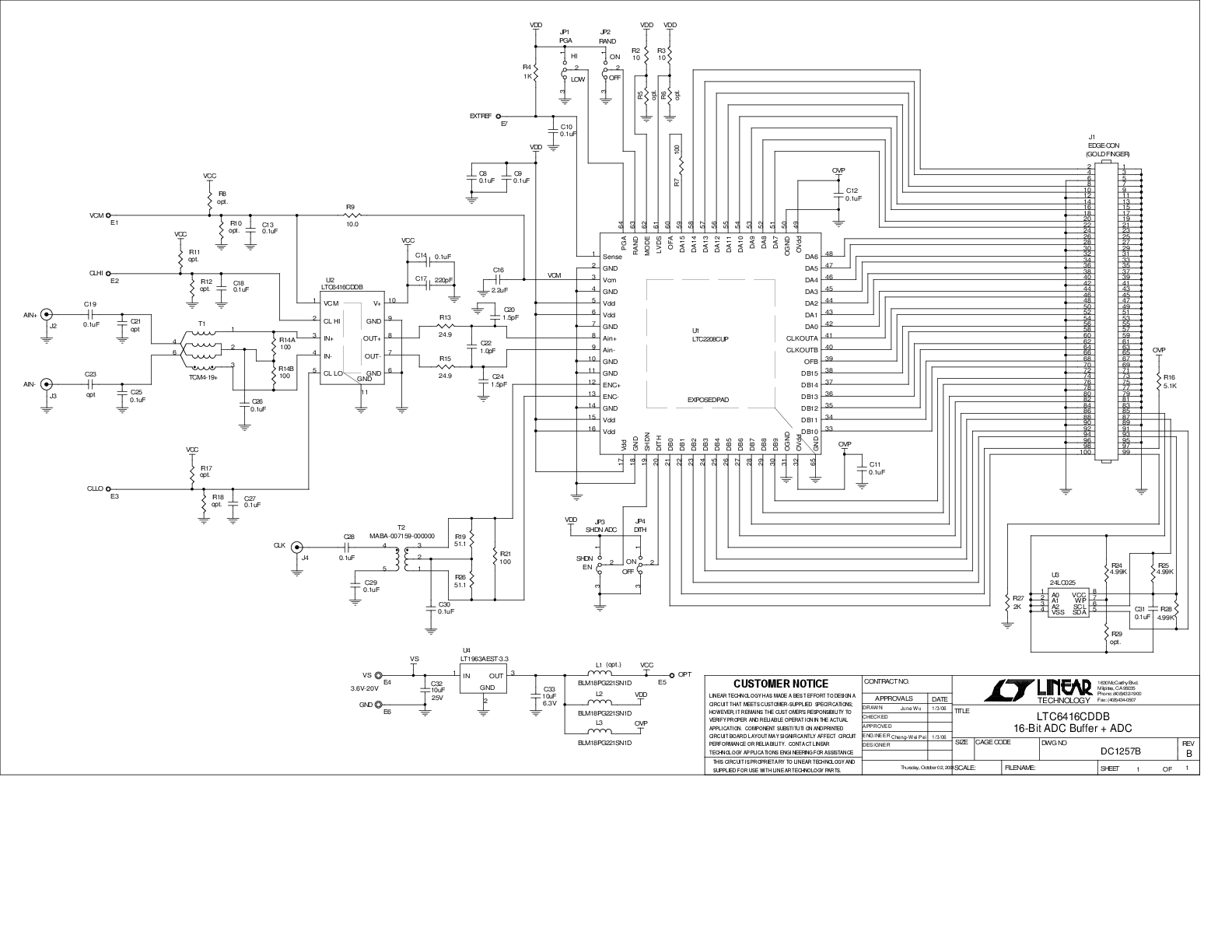

DC1257B - Schematic
DC1287A
LTC6416 Demo Circuit (2GHz Low Noise Differential 16-Bit ADC Buffer)

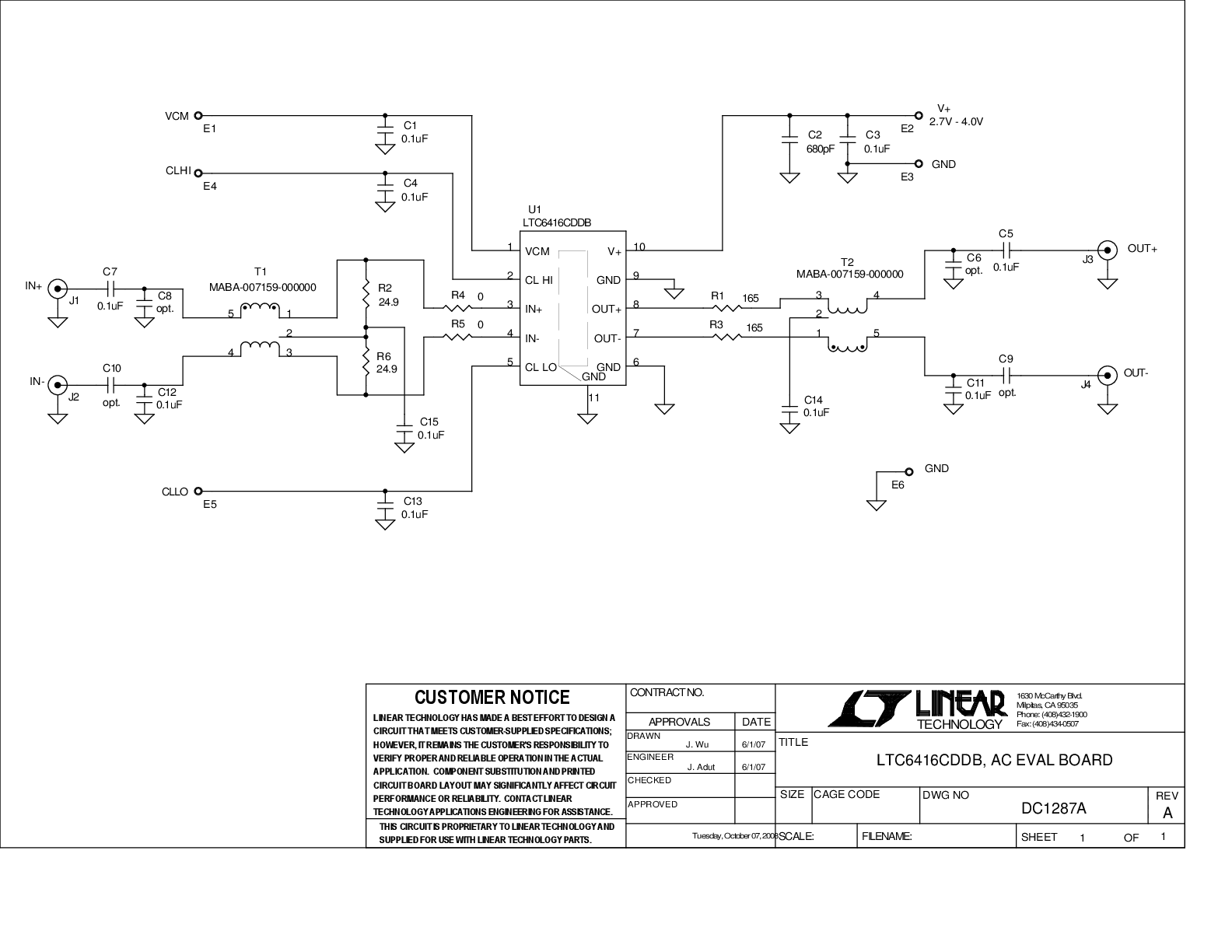

DC1287A - Schematic
