LTC2634

製造中

10ppm/°Cリファレンス内蔵のクワッド12/10/8ビット、レール・トゥ・レール DAC

データシート (Rev. E)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 車載アプリケーション向けのAEC-Q100規格に適合
  • 高精度リファレンスを内蔵
    • 2.5Vフルスケール10ppm/°C (LTC2634-L)
    • 4.096Vフルスケール10ppm/°C(LTC2634-H)
  • 最大INL 誤差： ±2.5 LSB (LTC2634-12)
  • 低ノイズ： 0.75mVP-P （0.1Hz～200kHz）
  • －40°C～125°Cの温度範囲で単調性を保証
  • 内部または外部リファレンスを選択可能
  • 電源範囲： 2.7V～5.5V (LTC2634-L)
  • 非常に小さいDAC間クロストーク(2.4nV•s)
  • 低消費電力： 0.6mA（3V電源時）
  • ゼロスケールまたはミッドスケールにパワーオン・リセット
  • ダブルバッファ・データ・ラッチ
  • 小型16ピン3mm × 3mm QFN および10ピンMSOP パッケージ
LTC2634
10ppm/°Cリファレンス内蔵のクワッド12/10/8ビット、レール・トゥ・レール DAC

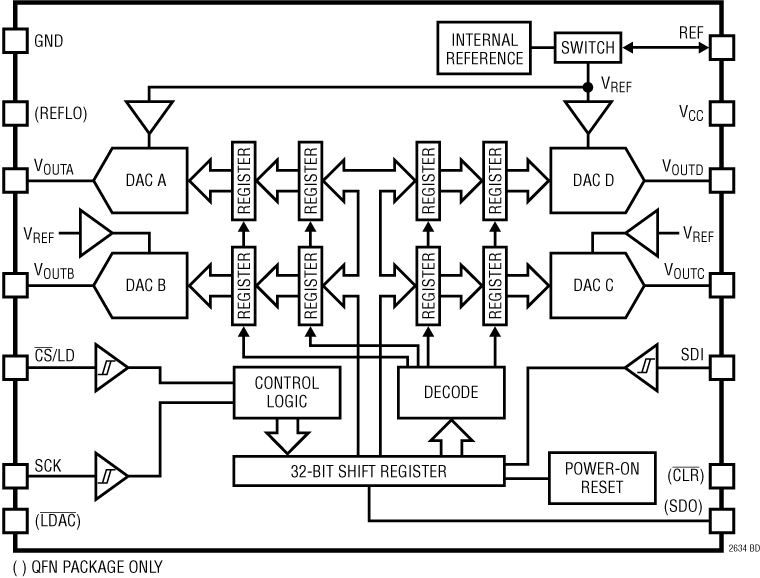

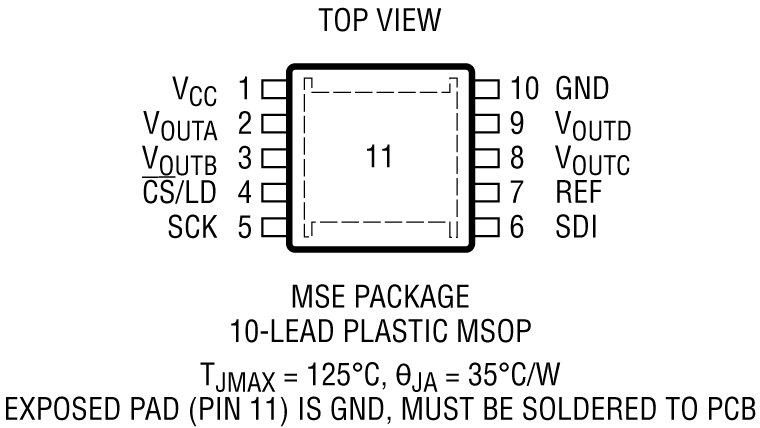

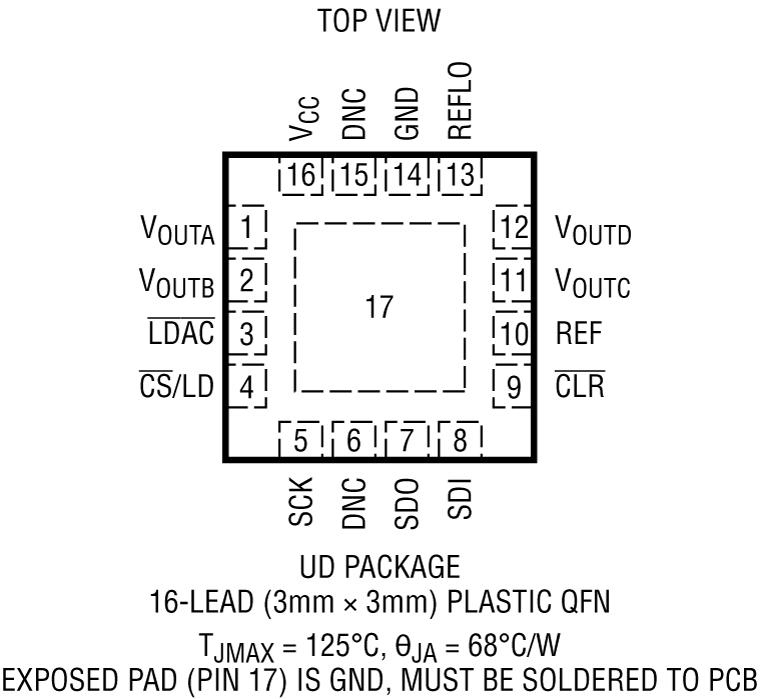

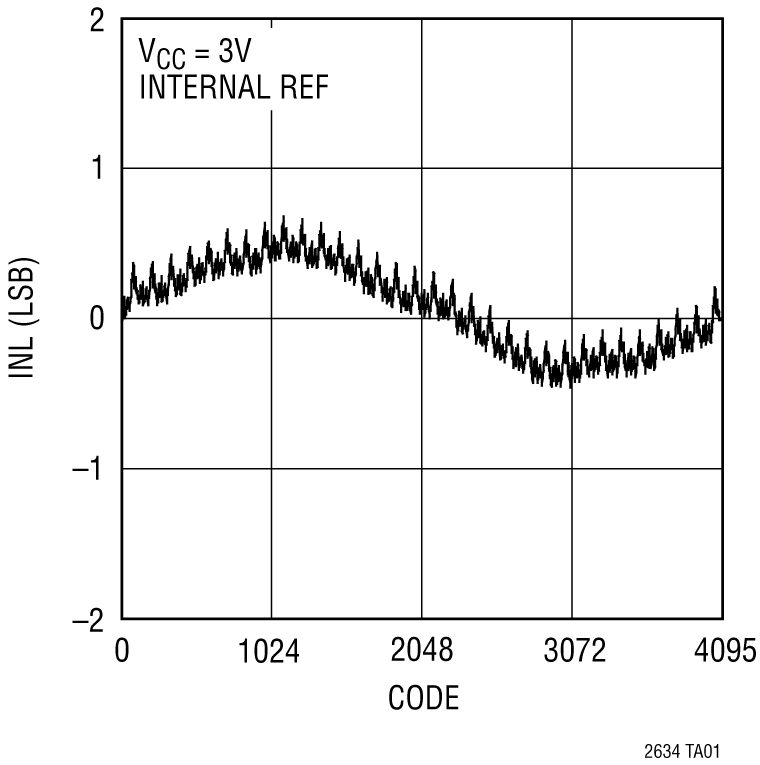

LTC2634 Application Circuit LTC2634 Pin Configuration LTC2634 Pin Configuration LTC2634 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
D/Aコンバータ（DAC） 1
LTC2645
製造中 10ppm/リファレンスを内蔵したPWM入力/電圧出力のクワッド12/10/8ビットD/Aコンバータ
インターフェース・トランシーバ ＆ アイソレータ 1
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 3

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
DC1488A-D

LTC2634-HMI12: 12-Bit VOUT Quad DAC (4.096V Reference, Reset to Mid-scale, Internal Reference), (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

DC1488A-D: Demo Board for the LTC2634-12 Quad 12-Rail-to-Rail DACs with 10ppm/°C Reference.

eval board
schematic 2
DC1488A-B

LTC2634-LMI12: 12-Bit Quad VOUT DAC (2.5V Reference, Reset to Mid-scale, Internal Reference), (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

DC1488A-B: Demo Board for the LTC2634-12 Quad 12-Rail-to-Rail DACs with 10ppm/°C Reference.

eval board
schematic 3
DC1488A-A

LTC2634-LZ12 | 12-Bit Quad VOUT DAC (2.5V Reference, Reset to Zero-scale), (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

DC1488A-A: Demo Board for the LTC2634-12 Quad 12-Rail-to-Rail DACs with 10ppm/°C Reference.

eval board
schematic 4
DC1488A-C

LTC2634-HZ12: 12-Bit VOUT Quad DAC (4.096V Reference, Reset to Zero-scale), (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

DC1488A-C: Demo Board for the LTC2634-12 Quad 12-Rail-to-Rail DACs with 10ppm/°C Reference.
DC1488A-D
LTC2634-HMI12: 12-Bit VOUT Quad DAC (4.096V Reference, Reset to Mid-scale, Internal Reference), (Requires DC590)

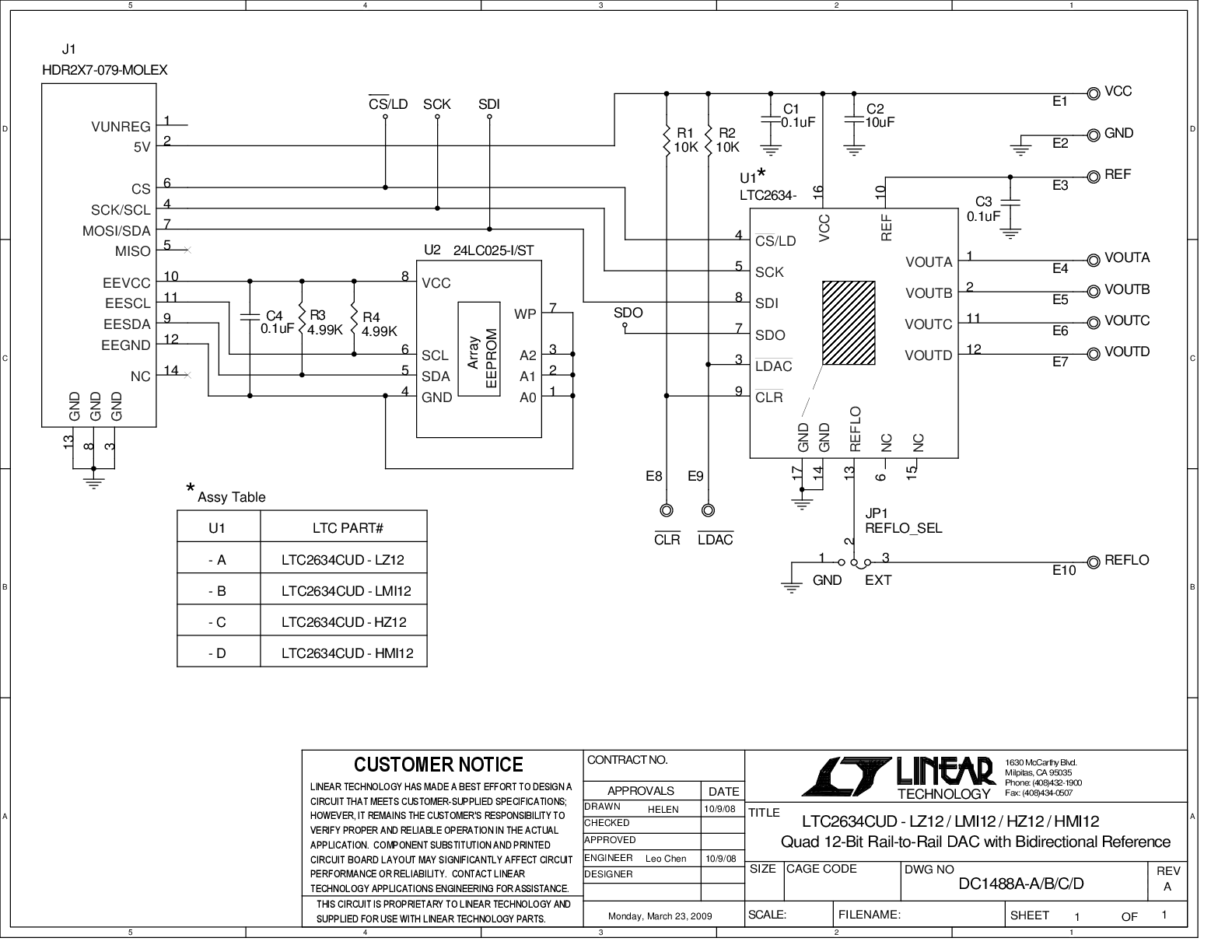

DC1488A-A - Schematic
DC1488A-B
LTC2634-LMI12: 12-Bit Quad VOUT DAC (2.5V Reference, Reset to Mid-scale, Internal Reference), (Requires DC590)
DC1488A-A - Schematic
DC1488A-A
LTC2634-LZ12 | 12-Bit Quad VOUT DAC (2.5V Reference, Reset to Zero-scale), (Requires DC590)
DC1488A-A - Schematic
DC1488A-C
LTC2634-HZ12: 12-Bit VOUT Quad DAC (4.096V Reference, Reset to Zero-scale), (Requires DC590)
DC1488A-A - Schematic
