ADL5811

过期

高IP3、700MHz至2800 MHz双平衡无源混频器、IF放大器和宽带LO放大器

数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • RF 频率范围：700 MHz至2800 MHz（连续）
  • LO频率范围：250 MHz至2800 MHz，高端或低端注入
  • IF频率范围：30 MHz至450 MHz
  • 功率转换增益：7.5 dB(1900 MHz)
  • 单边带(SSB)噪声系数：10.7 dB (1900 MHz)
  • 输入IP3：27.5 dBm (1900 MHz)
  • 输入P1dB：12.7 dBm (1900 MHz)
  • LO驱动：0 dBm（典型值）
  • 单端50 Ω RF端口
  • 单端或平衡LO输入端口
  • 单电源供电：3.6 V至5.0 V
  • 串行端口接口控制所有功能
  • 5 mm x 5 mm、32引脚裸露焊盘LFCSP封装
ADL5811
高IP3、700MHz至2800 MHz双平衡无源混频器、IF放大器和宽带LO放大器

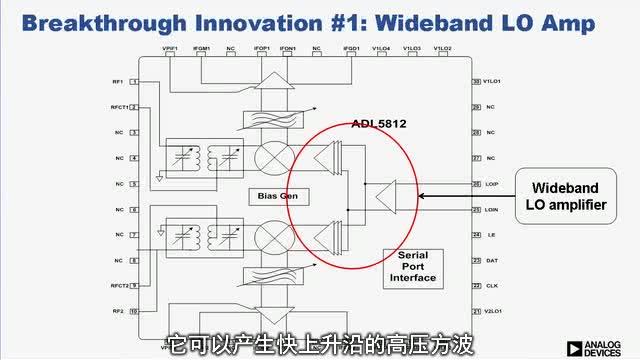

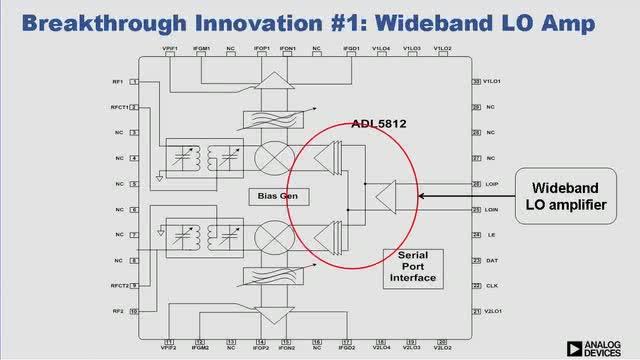

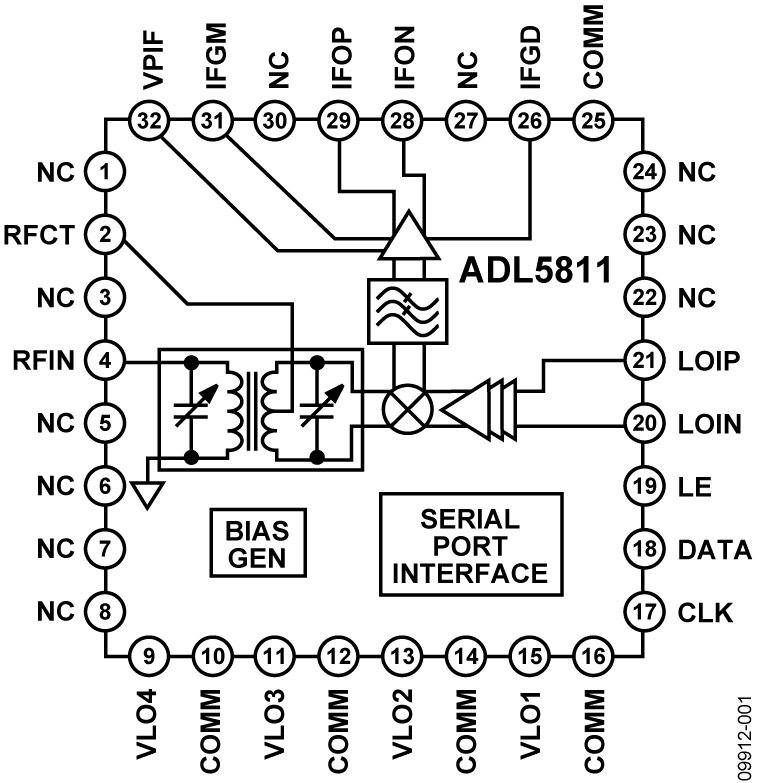

ADL5811 Functional Block Diagram ADL5811 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

硬件生态系统

部分模型 产品周期 描述
AD8351
量产 低失真RF/IF差分放大器
PLL Synthesizers 3
ADF4350
量产 集成VCO的宽带频率合成器
ADF4106
量产 6 GHz整数N分频PLL
ADF4156
量产 6.2 GHz 小数N分频频率合成器
差分放大器和 ADC 驱动器 2
AD8352
推荐新设计使用 2 GHz超低失真差分射频/中频放大器
ADL5561
推荐新设计使用 2.9 GHz超低失真射频/中频差分放大器
可变增益放大器(VGA) 3
AD8370
量产 750 MHz 数字控制式可变增益放大器
AD8375
量产 超低失真IF VGA
ADL5336
过期 集成可编程RMS检波器的可级联IF VGA
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

EVAL-ADL5811

ADL5811评估板

立即购买 更多内容

产品详情

ADL5811-EVALZ是一款配置齐全的4层Rogers 3003评估板。正常工作时，它需要5 V/185 mA或3.6 V/125 mA电源供电。应将电源连接至线夹引线的VPOS和AGND引脚。所有信号端口均配置边缘安装型SMA连接器。RFIN为RF输入端口，LOIP为LO输入端口。IF输出端口IFOP通过板载变压器配置为单端输出信号传输。IFON端口提供IF差分接口选项，可移除R21电阻。可通过运行Windows XP或Vista（装有Microsoft .NET Framework 3.5）的PC USB端口对评估板进行编程。所需的控制软件可从www.analog.com上下载。

EVAL-ADL5811
ADL5811评估板
