ADF4350

量产

集成VCO的宽带频率合成器

数据手册 (Rev. B)

产品模型: 3

Viewing:

产品详情

输出频率范围：137.5 MHz至4400 MHz
小数N分频频率合成器和整数N分频频率合成器
具有低相位噪声的VCO
可编程1/2/4/8/16分频输出
均方根(RMS)抖动：小于0.4 ps rms（典型值）
电源电压：3.0 V至3.6 V
逻辑兼容性：1.8 V
可编程双模预分频器：4/5或8/9
可编程的输出功率
RF输出静音功能
三线式串行接口
模拟和数字锁定检测
在宽带宽内快速锁定模式
周跳减少

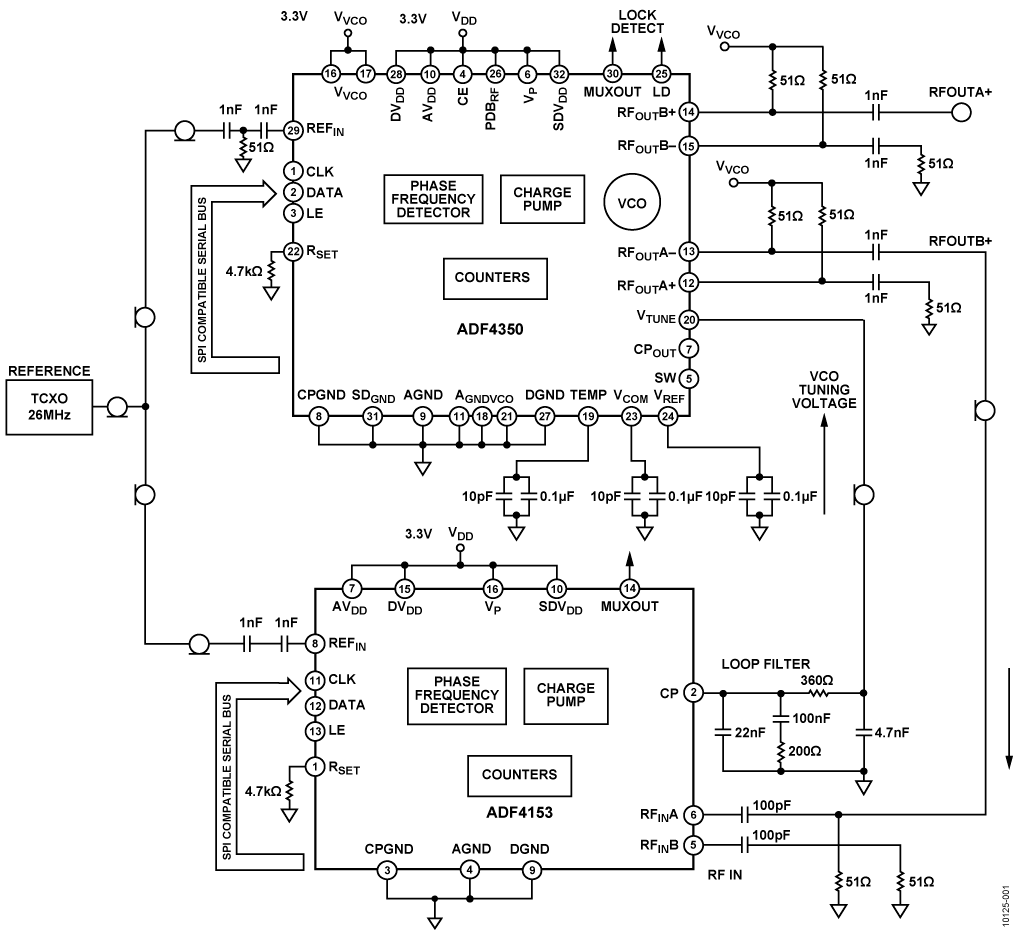

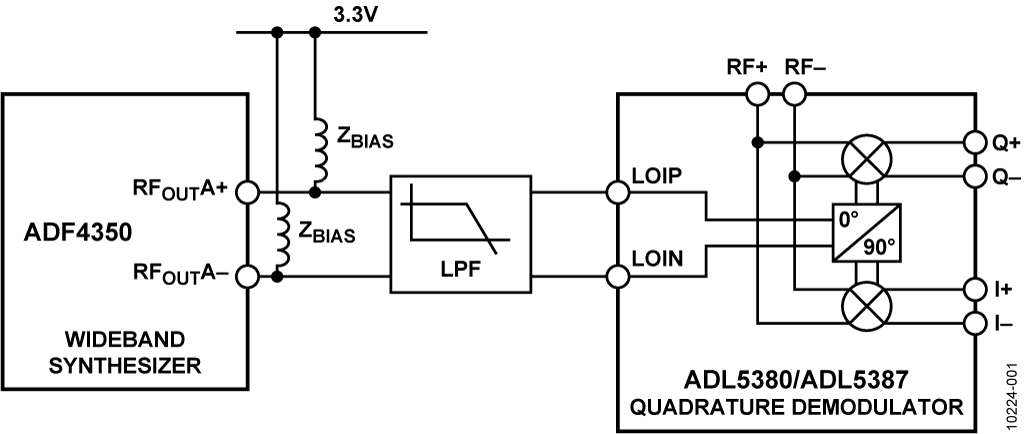

参考资料

常见问题 1

FAQ 10/25/2019

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADF4350BCPZ	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4350BCPZ-RL	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4350BCPZ-RL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
11月 10, 2014 - 14_0047 Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0047_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADF4350BCPZ	量产
ADF4350BCPZ-RL	量产
ADF4350BCPZ-RL7	量产
6月 25, 2014 - 13_0266 Test Transfer of Select LFCSP Products to STATS ChipPAC China
		PCN13_0266_Form Material_Report Test Correlation Report
ADF4350BCPZ	量产
ADF4350BCPZ-RL	量产
ADF4350BCPZ-RL7	量产
3月 5, 2012 - 12_0055 ADF4350 and ADF4905/6 design fix for N-counter issue and Qualification of fab foundry Gold (Au) plating process at ADI Limerick
		PCN12_0055_Form Material_Report Qualification Report Summary
ADF4350BCPZ	量产
ADF4350BCPZ-RL	量产
ADF4350BCPZ-RL7	量产
10月 26, 2011 - 11_0020 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.
		PCN11_0020_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Report Summary
ADF4350BCPZ	量产
ADF4350BCPZ-RL	量产
ADF4350BCPZ-RL7	量产
2月 15, 2010 - 07_0061 LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC
		Material_Report Material_Report PCN_07_0061_RevB_China PCN_07_0061_RevB_Korea PCN07_0061_Form
ADF4350BCPZ	量产
ADF4350BCPZ-RL	量产
ADF4350BCPZ-RL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 3

ADF4350 GitHub no-OS Driver Source Code

ADF4350参考代码

更多内容

ADF4350 IIO Wideband Synthesizer GitHub Linux Driver Source Code

硬件生态系统

部分模型	产品周期	描述
Linear Regulators 2
ADP150	量产	超低噪声、150 mA CMOS线性调节器
ADP151	量产	超低噪声 200 mA CMOS 线性稳压器
PLL Synthesizers 1
ADF4002	推荐新设计使用	鉴相器/PLL频率合成器
比较器 1
LTC6957		低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器

部分模型	产品周期	描述
ADF4351	推荐新设计使用	集成VCO的宽带频率合成器

工具及仿真模型

IBIS 模型 1

ADF4350 IBIS Model

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

ADF4350 评估板

立即购买更多内容

特性和优点

独立自足式评估板包括PLL、VCO、环路滤波器(35 kHz)、25 MHz TCXO基准电压源、USB接口和稳压器
利用随附软件可通过PC控制频率合成器功能
通过USB或外部馈电选择电源
典型相位噪声性能：−99 dBc/Hz（1 kHz载波偏移，1 GHz输出频率）

产品详情

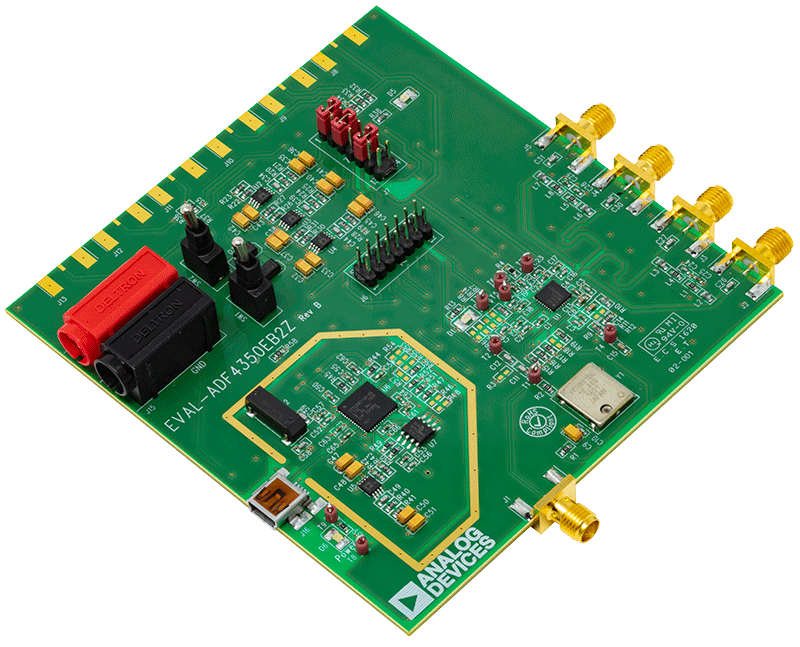

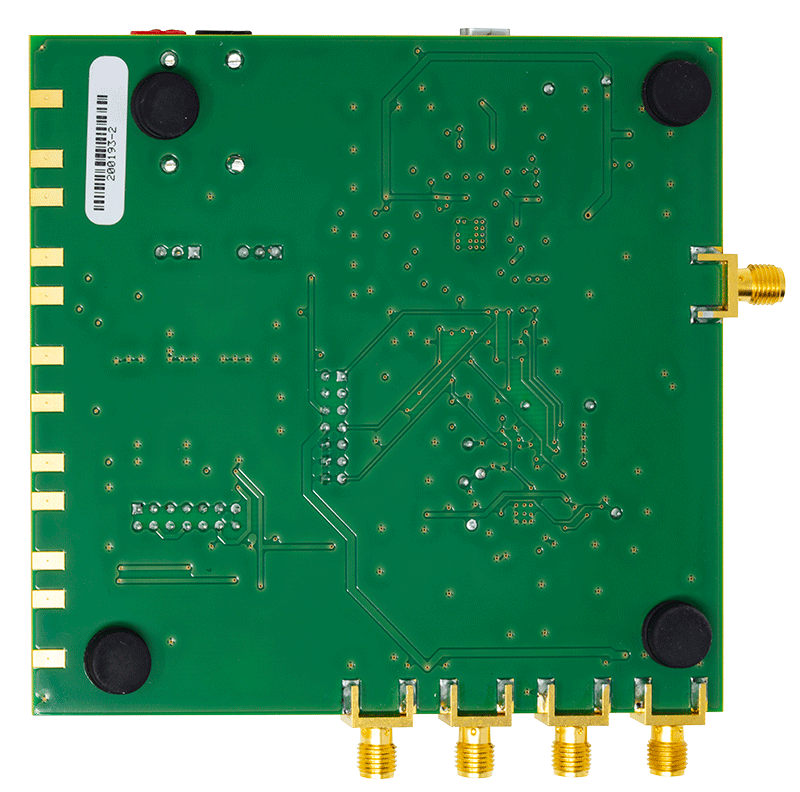

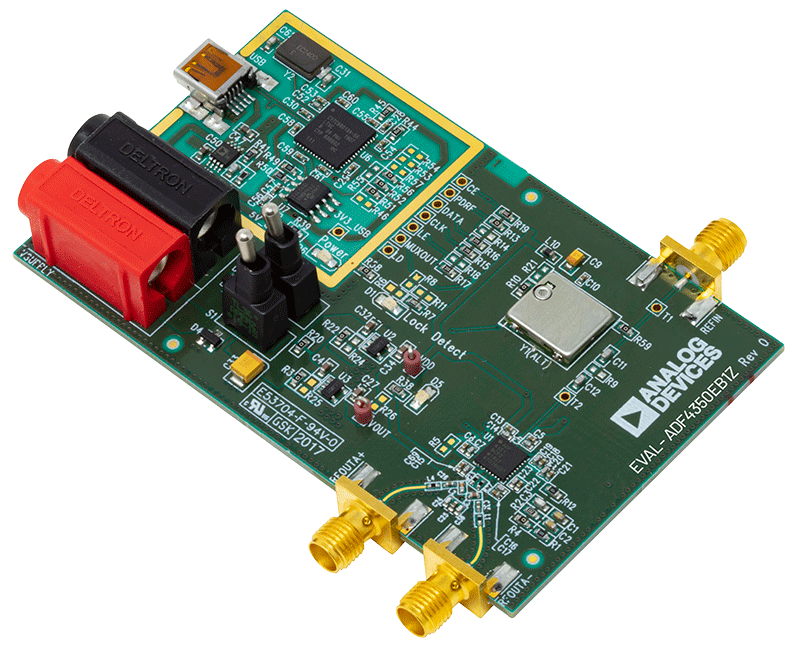

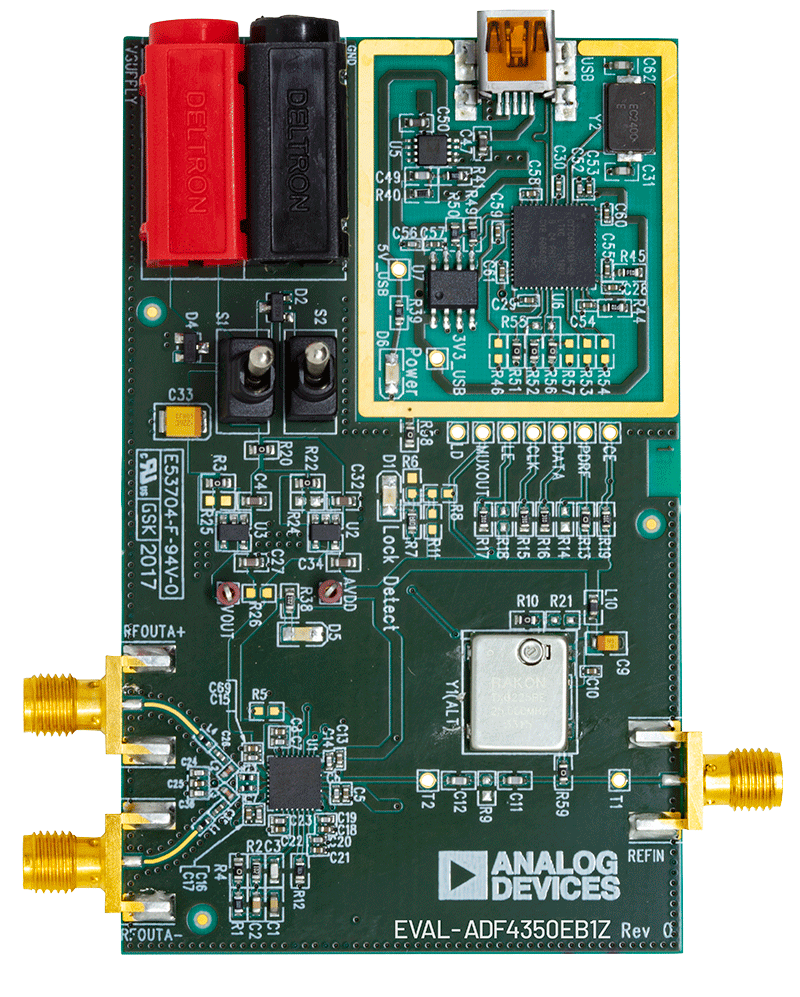

EVAL-ADF4350EB1Z旨在评估频率合成器ADF4350的性能。该电路板包含ADF4350频率合成器、USB连接器和相关接口、25 Mhz TCXO基准电压源、用于RF输出的SMA连接器以及参考信号和用于各种信号和电压的接头。片上还集成了环路滤波器(35 kHz)。该板随附USB电缆用于连接到PC USB端口。

该封装还包含Windows^®软件（2000和XP兼容），可对该频率合成器轻松编程。
