AD8375

量产

超低失真IF VGA

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 24引脚，4 mm × 4 mm LFCSP封装
  • 5 V单电源供电
  • 关断特性
  • 噪声系数：8 dB（最大增益时）
  • 增益范围：-4 dB至+20 dB
  • 差分输入与输出
  • 带宽：630 MHz (−3 dB)
  • 并行5位控制接口
  • 提供稳定的SFDR与增益变化关系
  • 步长：1 dB ± 0.2 dB
  • 输出IP3：~50 dBm (200 MHz)
  • 输出P1dB：19 dBm (200 MHz)
AD8375
超低失真IF VGA

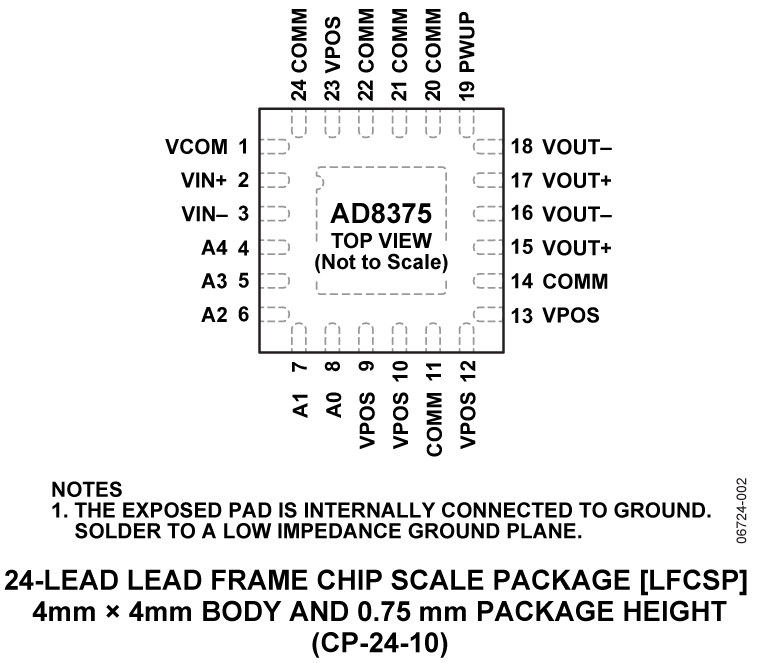

AD8375-fbl AD8375 Pin Configuration
