製品概要

機能と利点

  • マルチチャンネル、同時サンプリングADC向け、フル機能評価用ボード
  • 内蔵のリファレンス、リファレンス・バッファ、およびADCドライバ
  • オンボード電源
  • ボード互換可能、高速システム・デモンストレーション・プラットフォーム（SDP-H1）コントローラ
  • 制御およびデータ解析用 PC ソフトウェア

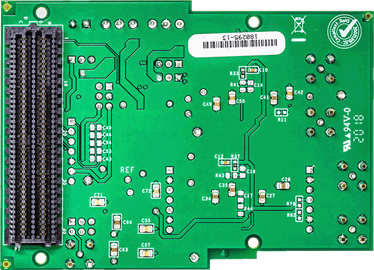

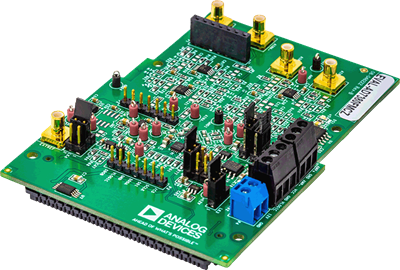

製品概要

EVAL-AD7380FMCZ および EVAL-AD7381FMCZ は、AD7380 および AD7381 A/D コンバータ（ADC）のすべての機能を評価できる評価用ボードです。EVAL-SDP-CH1Z は、160 ウェイのシステム・デモンストレーション・プラットフォーム（SDP）コネクタ（J4）を介して評価用ボードを制御できます。EVAL-SDP-CH1Z ボードは、分析、制御、評価（ACE）用ソフトウェアを使用して、PC の USB ポート経由で評価用ボードを制御します。このソフトウェアは ACE ソフトウェアのページからダウンロードできます。

AD7380 および AD7381 の全機能の仕様は、AD7380/AD7381 のデータシートに記載されています評価用ボードを使用する際は、このユーザー・ガイドと併せてそれらの仕様を参照してください。EVAL-SDP-CH1Z の詳細については、SDP-H1 製品ページを参照してください。包括的な ACE ユーザー・ガイドは、ACE ソフトウェアのページを参照してください。

EVAL-AD7380FMCZを使用してAD4680とAD4681を評価できます。AD4680とAD4681は、AD7380に比べてスループット・レートが遅くなったいます（それぞれ1MSPSと500kSPS）。スループットは、クロック・スピードとサンプリング周波数を調整することにより、AD4680とAD4681に合うよう調整できます。ユーザ・ガイドの図1は、EVAL-AD7380FMCZボードの代表的なセットアップを示しています。

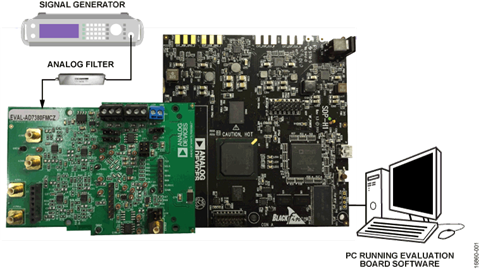

EVAL-AD7380FMCZ ボードの代表的なセットアップを図 1 に示します。EVAL-AD7381FMCZ ボードのセットアップは、EVAL-AD7380FMCZ と同じセットアップです。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (4)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
  • ビデオ (2)
    • Document Type

    ソフトウェア

    デバイス・ドライバ

    ACE Software

    ZIP
    1.1 MB
    ACE plug-in for Board.AD738X 1.2022.31200 [7 27 22]
    The AD738X ACE Plugin supports the EVAL-AD7380FMCZ, EVAL-AD7380-4FMCZ, EVAL-AD7381FMCZ, EVAL-AD7383FMCZ, EVAL-AD7386FMCZ and EVAL-AD7388FMCZ eval boards for the AD7380, AD7381, AD7383, AD7386 and AD7388 devices. AD7380 is a 16 bit, 4 Msps, simultaneous sampling SAR ADC. AD7381 is a 14 bit, 4 Msps, dual channel simultaneous sampling SAR ADC. AD7386 is a 16 bit, 5Msps, 4 channel dual simultaneous sampling pseudo differential SAR ADC.
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >
