MAX14850

製造中

6チャネルデジタルアイソレータ

業界初、モノリシック600VRMSデジタルアイソレータ

データシート (Rev. 3) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高電圧環境からの保護
    • 600VRMS絶縁：60秒
    • 片方向出力で短絡保護
    • 50年間の200VRMS動作絶縁電圧
  • 完全なデジタル絶縁ソリューション
    • 4つの片方向信号経路：2つのIn/2つのOut
    • 2つの双方向オープンドレイン信号経路
    • 片方向データレート：50Mbps (max)
    • 双方向データレート：2Mbps (max)
  • 多数のインタフェース規格に適合
    • I2C
    • SPI
    • RS-232、RS-422/RS-485
    • SMBus、PMBusインタフェース
MAX14850
6チャネルデジタルアイソレータ

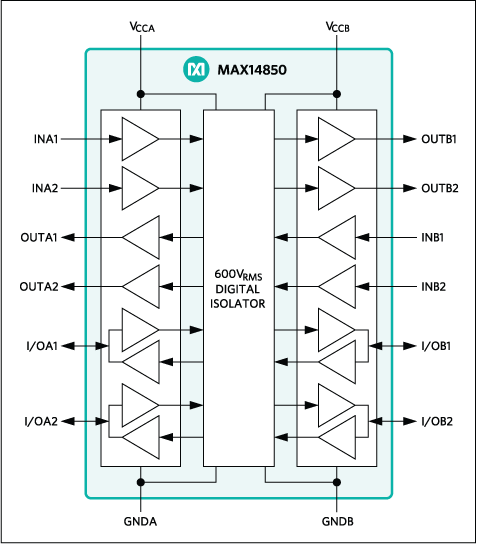

MAX14850：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 16

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

MAXPMBAE

マキシムのペリフェラルモジュールのアナログエッセンシャルコレクション

今すぐ購入 詳細を表示

機能と利点

  • データコンバータ、インタフェース、クロック、センサーその他のモジュールを内蔵して多くの設計ニーズに対応
  • プラグインモジュールによって迅速なハードウェアプロトタイピングを実現
  • 実証済みソフトウェアドライバによって開発時間を短縮
  • 組込みのFPGAコンフィギュレーションファイルによって設計作業を簡素化

製品詳細

マキシムのアナログエッセンシャルは、Digilent, Inc.が制定したPmod™規格に準拠する任意のFPGA/CPU拡張ポートに直接プラグインすることができるペリフェラルモジュールのコレクションです。このコレクションには、一般によく使用される多種多様なアナログおよびミックスドシグナル機能を備えたモジュールが含まれています。これらのモジュールは、3つの定評あるFPGAプラットフォーム(Avnet LX-9、Digilent Nexys 3、およびAvnet ZEDBoard)のFPGAコンフィギュレーションファイルが組み込まれたソフトウェアや各モジュールの実行と検証用のサンプルプログラムによってサポートされています。サンプルプログラムは、モジュールの機能を検証すると同時に、適切に分割されてドキュメントも用意されているため、コアルーチンをお客様のプログラムに容易にカット＆ペーストすることができます。プラグインによる簡素性と扱いやすいソフトウェア統合の組合せによって、アイデアをプロトタイプ製作に迅速に移すことができます。

eval board
schematic 1
MAX14850PMB1

MAX14850PMB1ペリフェラルモジュール

今すぐ購入 詳細を表示

機能と利点

  • SPIまたはUARTベースのPmod対応モジュールをホストシステムから絶縁
  • データレート：2Mbps～20Mbps以上(設定に依存)
  • 2ピンヘッダによって絶縁モジュール用外部電圧に接続
  • 600VRMS絶縁：60秒
  • 4つのSPIまたはUART信号と2つの制御信号を絶縁
  • 片方向出力で短絡保護
  • ホストとの12ピンPmod対応オスコネクタ
  • 絶縁対象モジュール用12ピンPmod対応メスコネクション
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX14850PMB1ペリフェラルモジュールは、デジタルアイソレータのMAX14850を使用して、別のSPIまたはUARTベースのモジュールをUARTまたはSPIインタフェース用に設定可能なPmod™対応拡張ポートを利用する任意のホストシステムから絶縁します。このペリフェラルモジュールは、最初にホストPmodポートに接続されます。このペリフェラルモジュール上の12ピンPmod対応コネクタに接続された別のUARTまたはSPIベースのモジュールは、ホストからガルバニック絶縁されて、このペリフェラルモジュールに接続された2次電源を基準にします。
このICは、マキシムの独自プロセス技術を採用した6チャネルデジタルアイソレータで、そのモノリシック設計は、異なる電力領域を備えた回路間で、小型で低コストのデジタル信号転送を提供します。合計6つのチャネルのうち、4つの片方向チャネルはそれぞれDCから最大50Mbpsが可能で、4つのチャネルのうち2つは各方向に絶縁バリアを越えてデータを通過させます。2つの双方向チャネルは、オープンドレインで、それぞれDCから最大2Mbpsのデータレートが可能です。
MAX14850 ICの動作の詳細については、このICのデータシートを参照してください。

アプリケーション

  • 産業用制御システム
  • 絶縁型データ収集システム
  • 絶縁型RS-232、RS-485/RS-422
  • 医療用システム
  • テレコムシステム

MAX14850EVKIT

MAX14850の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 5V単一電源動作
  • ボード上の絶縁型RS-485およびRS-232トランシーバによって試験が容易
  • 600VRMS絶縁：60秒
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX14850の評価キット(EVキット)は、16ピンナローボディSO表面実装パッケージに封止された6チャネルデジタルアイソレータのMAX14850の機能を実証する、完全実装および試験済みの回路基板です。このEVキットは、ボード上に絶縁型電源、RS-485トランシーバ、およびRS-232トランシーバを備えています。このEVキットは5V単一電源で動作します。

アプリケーション

  • バッテリマネージメント
  • I2C、SPI、SMBus、PMBus™インタフェース
  • 産業用制御システム
  • 絶縁型RS-232、RS-485/RS-422
  • 医療用システム
  • テレコムシステム

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 必要物をすべて含んだMAXREFDES5用の簡便な評価キット
  • 一般的なアナログ入力範囲を備えた最適化されたAFE
  • 小型形状のテストプラットフォーム
  • 関連する全リファレンスデザインファイルが付属

製品詳細

MAXSANTAFEEVSYSキットを使うと、ベンチ電源、信号発生器、またはXilinx開発キットを必要とせずに、4チャネル16ビット、絶縁型アナログフロントエンド(AFE)リファレンスデザインのMAXREFDES5の機能を迅速にデモおよび評価することができます。このリファレンスデザインボードは、電源とデータ通信の両方をボードに提供する付属のUSB-SPIアダプタを介してPCに接続されます。AFEリファレンスデザインをテストするために、マキシムのデジタル-アナログコンバータ(DAC)の1つを利用したUSB給電式の信号発生器ボードも含まれています。Windows®ベースのグラフィカルユーザーインタフェース(GUI)は、ボードと通信して各種のアナログ信号テストパターンを生成し、AFEの測定データへのアクセスを簡素化します。

MAXREFDES5リファレンスデザインは、-10V～+10V、0V～10V、および4～20mAの電流ループ信号を許容する4チャネルアナログフロントエンド(AFE)です。この設計は、マルチレンジ入力設定機能を備えた16ビットADC (MAX1301)および低ノイズ、ハイインピーダンスアナログバッファ(MAX9632)を2つの入力チャネルに備え、16ビットシステムで最高の性能を実現するための超高精度4.096V電圧リファレンス(MAX6126)を内蔵しています。600VRMSデジタルアイソレータ(MAX14850)と3Wトランスドライバ(MAX256)は、必要な絶縁型データおよび電源接続をホストシステムに提供します。LDOレギュレータ(MAX1659)は、安定化された+12V、-12V、および5Vの電源レールをアナログフロントエンドに提供します。

EVキットの内容
  • MAXREFDES5 4チャネルAFEボード
  • USB2PMB1 USB-Pmod™ Type 2Aアダプタボード
  • MAX5216DACLITE信号発生器ボード
  • フッククリップを備えた2本のワイヤ(赤 x 1、黒 x 1)
  • 2本のUSB Type Aオス-USB Type B Miniケーブル
  • ドキュメント、GUIアプリケーション、およびUSBドライバを備えたUSBフラッシュドライブ



アプリケーション

  • 産業用データ収集
  • プログラマブルオートメーションコントローラ(PAC)
  • プログラマブルロジックコントローラ(PLC)
  • 比例/積分/微分(PID)コントローラ
MAXPMBAE
マキシムのペリフェラルモジュールのアナログエッセンシャルコレクション
MAX14850PMB1
MAX14850PMB1ペリフェラルモジュール
MAX14850PMB1ボード写真
MAX14850EVKIT
MAX14850の評価キット
MAXSANTAFEEVSYS
MAXREFDES5 4チャネルアナログフロントエンドの評価キット
