ADUM3160

製造中

USBデジタル・アイソレータ、フル／ロー・スピード

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • USB2.0互換
  • IEC61000-4-Xに対応する強化システム・レベルESD性能
  • 4.0V～5.5V動作
    アップストリーム供給電流：7mA（max）＠1.5Mbps
    アップストリーム供給電流：8mA（max）＠12Mbps
    アップストリーム・アイドリング電流：2.5mA（max）
  • 双方向通信
  • アップストリーム短絡回路保護
  • 高温動作:105°C
  • 低速とフル・スピードのデータ・レートに対応：1.5Mbpsと12Mbps
  • 高いコモンモード過渡電圧耐性：25kV／µs以上
  • 評価ボードとユーザ・ガイドの提供も可能
  • 16ピン・ワイド・ボディSOICパッケージ
  • 安全性規定の認定：
    UL規格UL1577：2500Vrms 1分間
    CSAコンポーネント認定：Notice#5A、IEC-60950-1≦400Vrms（強化）
  • VDE規制の認定
    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
    VIORM=560V peak
ADUM3160
USBデジタル・アイソレータ、フル／ロー・スピード

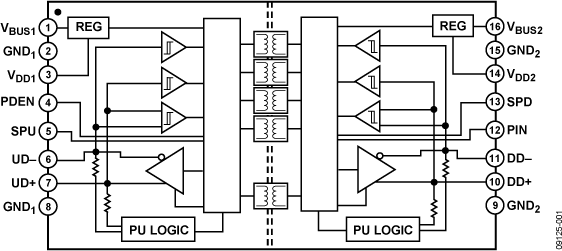

ADUM3160 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

技術記事 5

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

EVAL-EZLINX

ezLINX™ iCoupler® Isolated Interface Development Environment

今すぐ購入 詳細を表示

機能と利点

  • Plug and play system evaluation
  • Easy evaluation of 8 isolated Physical layer communication standards
  • Open source hardware
  • Open source software
  • iCoupler® and isoPower® technology
  • ADSP-BF548 Blackfin Processor running uCLinux
  • Sample PC application
  • Sample embedded uCLinux application

製品詳細

The ezLINX™ iCoupler® Isolated Interface Development Environment provides developers with a cost-effective, plug and play method for evaluation eight physical layer, digitally-isolated communication standards (USB, RS-422, RS-485, RS-232, CAN, SPI, I2C, and LVDS). The Blackfin® ADSP-BF548 processor is used to run the uCLinux operating system and allows for easy customization through the open source hardware and software platform. Development time is significantly reduced for embedded designers and system architects who are designing and evaluating isolated communication standards. The interfaces on ezLINX use ADI's isolated transceivers with integrated iCoupler® and isoPower® digital isolator technology.

資料

ソフトウェア

eval board
schematic 1
EVAL-ADUM4160

ADuM3160／ADUM4160用USBアイソレータ 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 標準のUSBタイプAコネクタとタイプBコネクタを使ってシステムへ接続します。
  • USBホストから、あるいは5.0 Vまたは3.3 Vの外部電源から電源の供給を受けます。
  • ADuM5000 isoPower® DC/DCコンバータを使ってダウンストリーム・インターフェース用の絶縁型電源をサポートします。
  • 5 Vまたは3.3 V電源からのダウンストリーム外部電源をサポートします。
  • すべての電源パスと信号パスに対するテスト・ポイントを設けます。
  • ロー・スピードとフル・スピードの通信をサポートします。
  • エニュメレーション制御をサポートします。
  • 外部ESD保護をサポートします。
  • xD+/xD−ラインで同相モード・チョークをサポートします。
  • VBUSxラインとGNDxラインでフェライト・インダクタをサポートします。

製品詳細

この評価ボードを使うことにより、ADuM4160とADuM3160チップの機能の設定が可能になり、各種可能な電源の組み合わせにも対応します。評価ボードはコモンモード電圧を変えることもできます；しかし高耐圧試験のような安全性に関わる試験はお薦めできません。　このタイプの試験は部品レベルあるいは製造用ボードで行ってください。
EVAL-EZLINX
ezLINX™ iCoupler® Isolated Interface Development Environment
EVAL-ADUM4160
ADuM3160／ADUM4160用USBアイソレータ 評価用ボード
EVAL-ADuM4160EBZ Image

リファレンス・デザイン

Isolated USB to FTDI Isolated RS-232/Isolated RS-485 Circuit
Isolated USB to FTDI Isolated RS-232/Isolated RS-485 Circuit
CN0373 Circuits from the Lab®

絶縁型USBと 絶縁型RS-485/絶縁型RS-232のインターフェース ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 絶縁型USBから絶縁型RS-485/RS-232へのインターフェース
  • スモール・フットプリント
  • ロバスト性に優れたインターフェース
CN0159
USB（ユニバーサル・シリアル・バス）ケーブルの絶縁回路 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
CN0373
絶縁型USBと 絶縁型RS-485/絶縁型RS-232のインターフェース ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Isolated USB to FTDI Isolated RS-232/Isolated RS-485 Circuit
