ADP190
製造中ハイサイド・パワー・スイッチ、ロジック制御
- 製品モデル
- 1
- 1Ku当たりの価格
- 最低価格:$0.39
Viewing:
製品の詳細
- 105mΩの低RDSON@1.8V
- 出力放電用抵抗器内蔵(ADP191)
- ターン・オン・スルーレート制限(ADP191)
- 広い入力電圧範囲:1.2 V~3.6V
- 連続出力電流: 500 mA
- 1.2Vロジック動作に対応するレベル・シフターを内蔵 • • •
- 低グランド電流:2µA(max)
- 超低シャットダウン電流:1µA以下
- 超小型0.8×0.8mm、04mmピッチ、4ボールのWLCSPパッケージ

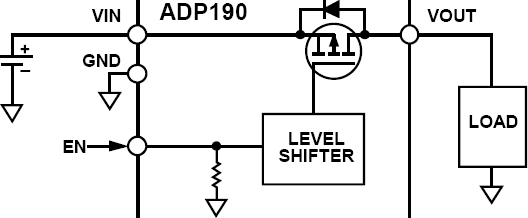

ADP190/ADP191は、1.2~3.6Vで動作できるように設計されたハイサイドの負荷スイッチです。この負荷スイッチは電源のバッテリ寿命を拡張するために必要なアイソレーションを提供します。このデバイスは、低オン抵抗のPチャンネルMOSFETを含んでおり、500mAを超える電流をサポートし、パワー損失を最小化します。グランド電流は2µA(max)と低く、またきわめて低いシャットダウン電流を備えているため、ADP190はポータブル機器のバッテリ動作に最適なデバイスです。内蔵されているレベル・シフタによって、ADP190は最近のプロセッサやGPIOコントローラとのロジック互換性が可能となります。
動作性能のわりにADP190は、0.64mm2以下の面積と0.60mmの高さを備えており、最小限のプリント回路ボード(PCB)面積を占めるだけです。この製品は超小型0.8mm×0.8mm、0.4mmピッチの4ボールWLCSPパッケージで供給されます。
アプリケーション
- 携帯電話
- デジタル・カメラおよびオーディオ・デバイス
- ポータブル型、バッテリ駆動の装置
ドキュメント
データシート 1
評価用設計ファイル 1
よく聞かれる質問 1
ソリューション・カタログ 1
リファレンス設計 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADP190ACBZ-R7 | 4-Ball WLCSP (0.8mm x 0.8mm) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
2 28, 2012 - 11_0175 Shipping Changes for WLCSP Products with 8mm Carrier Tape Width |
||
ADP190ACBZ-R7 | 製造中 | |
4 8, 2011 - 11_0028 WLCSP Shipping Changes |
||
ADP190ACBZ-R7 | 製造中 | |
9 4, 2009 - 09_0193 ADP190ACBZ-R7 Marking/Brand Code Change |
||
ADP190ACBZ-R7 | 製造中 |
これは最新改訂バージョンのデータシートです。
