ADF4382

预发布

集成 VCO 的微波宽带频率合成器

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输出频率范围：687.5 MHz 至 22 GHz
  • 20 GHz 时的积分 RMS 时基误差 = 20 fs（积分带宽：100 Hz 至 100 MHz）
  • 20 GHz 时的积分 RMS 时基误差 = 31 fs（ADC SNR 方法）
  • VCO 快速校准时间 < 1 μs
  • VCO 自动校准时间 < 100μs
  • 相位本底噪声：20 GHz 时为 −156 dBc/Hz
  • PLL 规格：
    • -239 dBc/Hz：归一化带内相位本底噪声
    • -287 dBc/Hz：归一化带内 1/f 噪声
    • 625 MHz 最大相位/频率检测器输入频率
    • 4.5 GHz 参考输入频率
    • 典型杂散 fPFD：−90 dBc
  • 基准输出延迟规格
    • 传播延迟温度系数：0.06 皮秒/℃
    • 调整步长：<1 ps
  • 多芯片输出相位对齐
  • 3.3V 和 5V 电源
  • ADIsimPLL™环路滤波器设计工具支持
  • 7 mm × 7 mm, 48 端子 LGA
  • 工作温度为 −40°C 至 +105°C
ADF4382
集成 VCO 的微波宽带频率合成器
ADF4382 Functional Block Diagram ADF4382 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料
了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADF4030
预发布 10-Channel Precision Synchronizer
ADC和DAC组合 1
AD9084
预发布 Apollo MxFE Quad, 16-Bit, 28 GSPS RF DAC and Quad, 12-Bit, 20 GSPS RF ADC
Clocks 1
HMC7044B
预发布 支持 JESD204B 和 JESD204C 的高性能、3.2 GHz、14 输出抖动衰减器
Linear Regulators 3
LT3041
推荐新设计使用 具有 VIOC 的 20 V、1 A、超低噪声、超高 PSRR 线性稳压器
LT3045
推荐新设计使用 20V、500mA、超低噪声、超高 PSRR 线性稳压器
LT3042
推荐新设计使用 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
比较器 1
LTC6957
低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
EVAL-ADF4382

评估带集成 VCO 的 ADF4382 微波宽带频率合成器

立即购买 更多内容

特性和优点

  • 独立评估板，包括具有集成 VCO、环路滤波器、USB 接口、板载基准振荡器、传播延迟校准路径和电压稳压器的 ADF4382  频率合成器
  • 可以利用基于 Windows® 的软件，通过 PC 来控制频率合成器功能
  • 由外部 6V 电源供电

产品详情

EV-ADF4382SD1Z 评估带有用于锁相环 (PLL) 的集成压控振荡器 (VCO) 的 ADF4382 频率合成器的性能。用户指南中的图 1 显示了评估板的照片。EV-ADF4382SD1Z 包含 ADF4382 频率合成器，具有集成的 VCO、USB 接口、电源连接器、板载基准振荡器、传播延迟校准路径和微缩版本 A (SMA) 连接器。EV-ADF4382SD1Z 的输出与 50 Ω 传输线交流耦合，使这些输出适合驱动 50 Ω 阻抗仪器。

EV-ADF4382SD1Z 需要 SDP-S 控制器板，该控制器板不随评估板套件提供。凭借 ADI 的 ACE 软件，SDP-S 可对 EV-ADF4382SD1Z 进行软件编程。

ADF4382 频率合成器的完整规格可在 ADF4382 数据手册中找到，使用 EVADF4382SD1Z 时必须同时参阅该数据手册和本用户指南。
EVAL-ADF4382
评估带集成 VCO 的 ADF4382 微波宽带频率合成器

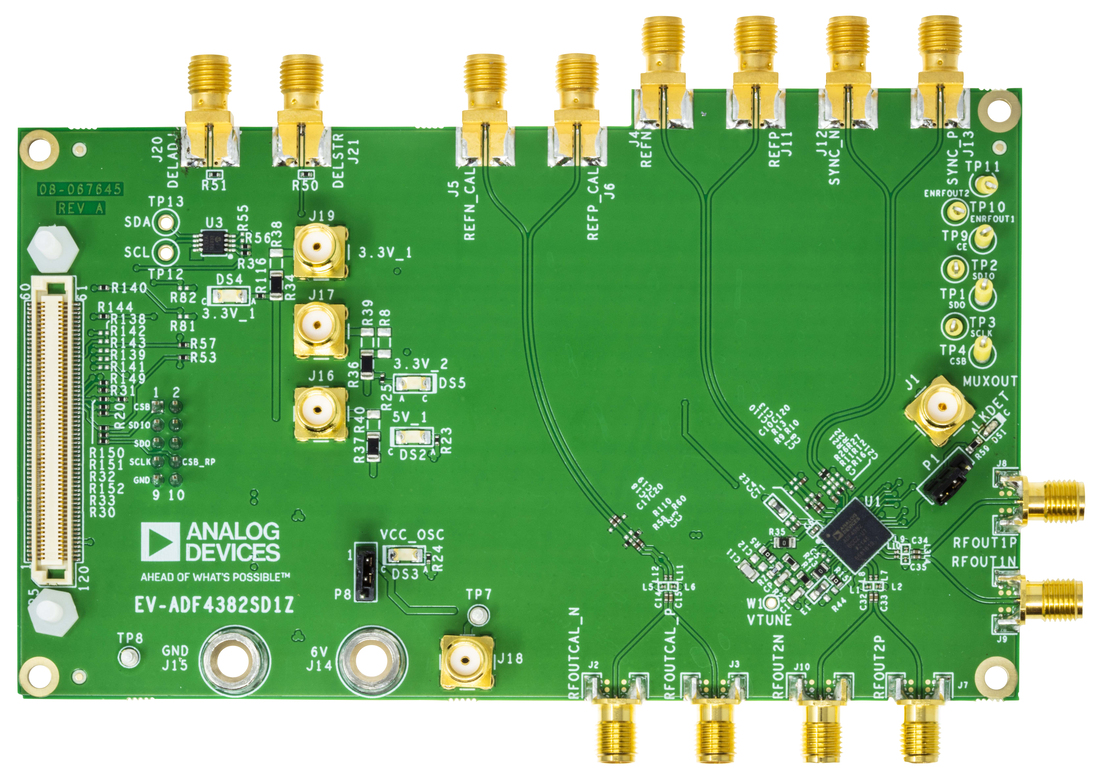

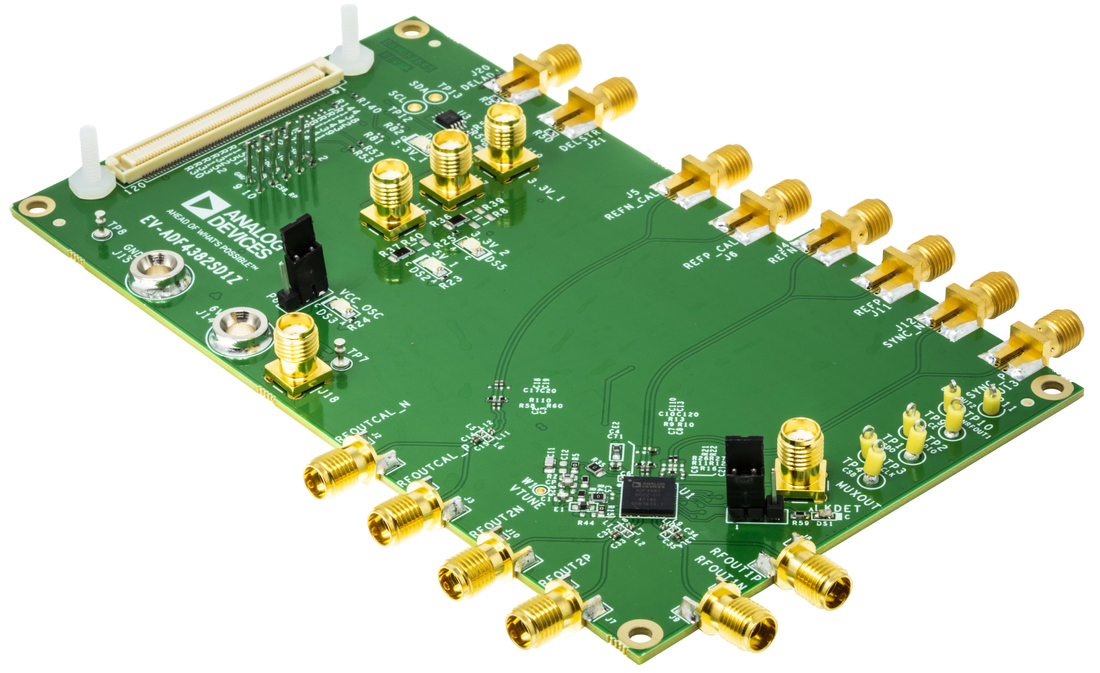

EVAL-ADF4382 Board Photo Angle View EVAL-ADF4382 Board Photo Top View
