AD7689

量产

16 位 8 通道 250 kSPS PulSAR ADC

数据手册 (Rev. K)

产品模型: 8

Viewing:

产品详情

下载 AD7689-KGD 数据手册。可以作为裸片器件提供，并且全面保证符合数据手册规格。

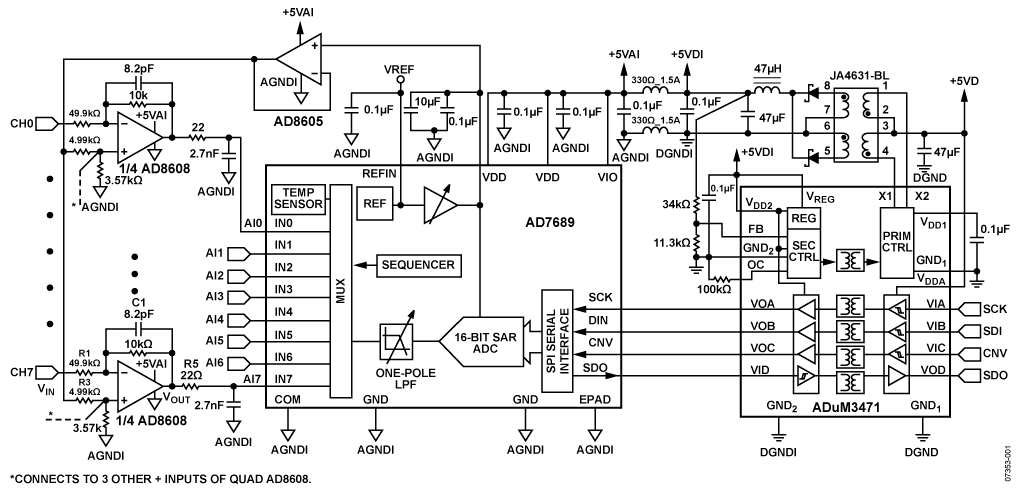

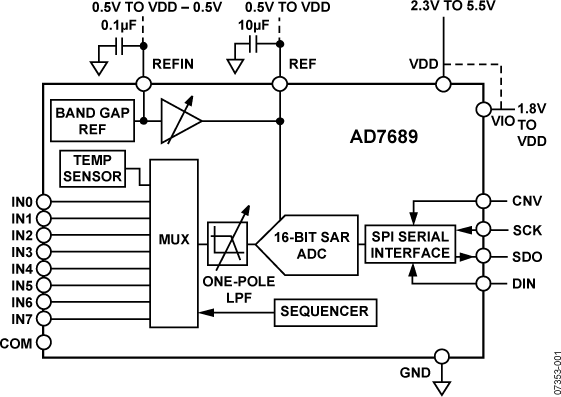

16 位分辨率，无失码
具有可选输入的 4 通道 (AD7682)/8 通道 (AD7689) 多路复用器
单极单端
差分（GND 检测）
伪双极
吞吐量：250 kSPS
积分非线性：±0.4 LSB（典型值），最大值为 ±1.5 LSB（±23 ppm 或 FSR）
动态范围：93.8 dB
SINAD：20 kHz 时为 92.5 dB
总谐波失真：20 kHz 时为 −100 dB
模拟输入范围：0 V 至 V_REF，V_REF 高达 VDD

多种基准电压源类型
- 内部可选 2.5 V 或 4.096 V
- 外部缓冲（高达 4.096 V）
- 外部（高达 VDD）
内部温度传感器 (TEMP)
通道时序控制器、可选 1 极滤波器、忙碌指示器
无流水线延迟，SAR 架构
具有 1.8 V 至 5.5 V 逻辑接口，使用 2.3 V 至 5.5 V 单电源运行
串行接口与 SPI、MICROWIRE、QSPI 和 DSP 兼容
功耗
- 2.5 V/200 kSPS 时为 3.5 mW
- 5 V/250 kSPS 时为 12.5 mW
待机电流：50 nA
提供低成本等级

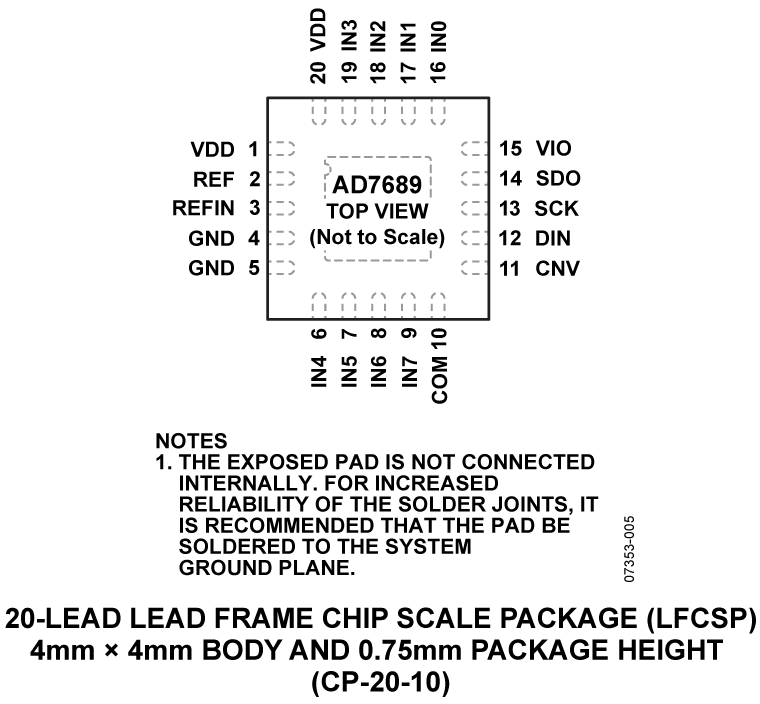

20 引脚 4 mm × 4 mm LFCSP 封装
20 引脚 2.4 mm × 2.4 mm WLCSP 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7689-KGD-PT	CHIPS OR DIE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7689ACPZ	20-lead LFCSP (4mm x 4mm x 0.85mm w/EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7689ACPZRL7	20-lead LFCSP (4mm x 4mm x 0.85mm w/EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7689BCBZ-RL7	20-Ball WLCSP (2.39mm x 2.39mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7689BCPZ	20-lead LFCSP (4mm x 4mm x 0.85mm w/EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7689BCPZRL7	20-lead LFCSP (4mm x 4mm x 0.85mm w/EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7689CCPZ	20-lead LFCSP (4mm x 4mm x 0.85mm w/EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7689CCPZRL7	20-lead LFCSP (4mm x 4mm x 0.85mm w/EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
4月 27, 2020 - 20_0014 Addition of Alternate Assembly Site ASE Korea for Select LFCSP Products
		PCN20_0014_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
AD7689ACPZ	量产
AD7689ACPZRL7	量产
AD7689BCPZ	量产
AD7689BCPZRL7	量产
AD7689CCPZ	量产
AD7689CCPZRL7	量产
7月 25, 2017 - 17_0068 CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices
		PCN17_0068_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
AD7689ACPZ	量产
AD7689ACPZRL7	量产
AD7689BCPZ	量产
AD7689BCPZRL7	量产
12月 22, 2014 - 14_0020 Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0020_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
AD7689ACPZ	量产
AD7689ACPZRL7	量产
AD7689BCPZ	量产
AD7689BCPZRL7	量产
4月 15, 2009 - 09_0061 AD7682/AD7689/AD7949 Startup Circuitry Design Improvement and Data Sheet Changes
		Datasheet Change Attachment Form Material_Report Reliability Report
AD7689ACPZ	量产
AD7689ACPZRL7	量产
AD7689BCPZ	量产
AD7689BCPZRL7	量产
2月 15, 2010 - 07_0061 LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC
		Material_Report Material_Report PCN_07_0061_RevB_China PCN_07_0061_RevB_Korea PCN07_0061_Form
AD7689ACPZRL7	量产
AD7689BCPZRL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

AD76xx, AD79xx GitHub no-OS Driver Source Code

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
ADA4897-1	推荐新设计使用	1 NV/√HZ、低功耗、轨到轨输出放大器
ADA4897-2	推荐新设计使用	1 nV/√Hz、低功耗运算放大器
Interface Transceivers & Isolators 4
ADUM4401	量产	5 kV RMS四通道数字隔离器
ADUM1401	量产	四通道数字隔离器（3/1通道方向性）

ADUM3401	量产	四通道数字隔离器，具有增强的系统级ESD可靠性
ADUM3481	量产	小型、四通道、3.75 KV RMS数字隔离器（3/1通道方向性）
Linear Regulators 2
ADP151	量产	超低噪声 200 mA CMOS 线性稳压器
ADP160	量产	超低静态电流、150 mA、CMOS线性调节器，提供1.2V至4.2V范围内的15种固定输出电压选项
高速运算放大器（带宽 ≥ 50MHz） 6
ADA4805-1	推荐新设计使用	0.2 µV/°C 失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器
ADA4805-2	推荐新设计使用	双通道、0.2 µV/°C失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器
ADA4841-1	量产	低功耗、低噪声、低失真、轨到轨输出放大器
ADA4841-2	量产	双通道、低功耗、低噪声、低失真、轨到轨输出放大器
ADA4807-1	推荐新设计使用	3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器
ADA4807-2	推荐新设计使用	3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器
基准电压源 3
ADR4520	推荐新设计使用	超低噪声、高精度2.048V基准电压源
ADR430	量产	超低噪声、2.048V XFET®基准电压源，具有吸电流和源电流能力
ADR440	量产	超低噪声、2.048V LDO XFET®基准电压源，具有吸电流和源电流能力
降压型稳压器 1
ADP2114	量产	双通道2 A/单通道4 A、可配置同步降压DC-DC稳压器
运算放大器 3
ADA4627-1	量产	36 V、19 MHZ、低噪声、低偏置电流、JFET运算放大器
ADA4637-1	量产	30 V、80 MHz、低噪声、低偏置电流、JFET运算放大器
AD8610	量产	精密、低输入偏置电流、宽带宽JFET单通道运算放大器

部分模型	产品周期	描述
AD4695	推荐新设计使用	16 位、16 通道、500 kSPS、易驱动多路复用 SAR ADC
AD4696	推荐新设计使用	16 位、16 通道、1 MSPS、易驱动多路复用 SAR ADC

工具及仿真模型

IBIS 模型 1

AD7682/AD7689/AD7699/AD7949 IBIS Model

评估套件

AD7689 评估套件

立即购买更多内容

产品详情

EVAL-AD7689EDZ是针对AD7689的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
