ADP2114

量产

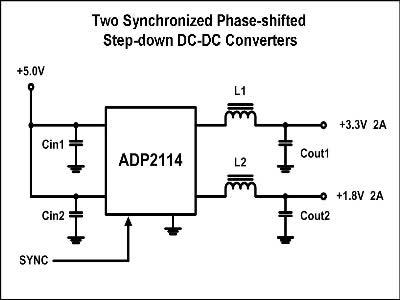

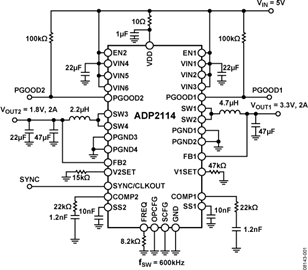

双通道2 A/单通道4 A、可配置同步降压DC-DC稳压器

数据手册 (Rev. C)

产品模型: 1

Viewing:

产品详情

可配置3 A/1 A或2 A/2 A双路输出负载组合或合并为单路4 A输出
高功效：可达95%
输入电压V_IN：2.75 V至5.5 V
可选固定输出：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V或可调输出电压（最低0.6 V）
基准电压精度：±1.5%
可选固定开关频率：300 kHz、600 kHz或1.2 MHz
栅极压摆率经过优化，可降低电磁辐射
外部同步或内部时钟输出
双相、180°相移PWM通道
电流模式可提供快速瞬态响应，无需电流检测电阻
轻负载时以脉冲跳跃模式工作，或以强制PWM模式工作
欲了解更多特性，请参考数据手册

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP2114ACPZ-R7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
11月 10, 2014 - 14_0047 Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0047_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADP2114ACPZ-R7	量产
2月 15, 2010 - 07_0061 LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC
		Material_Report Material_Report PCN_07_0061_RevB_China PCN_07_0061_RevB_Korea PCN07_0061_Form
ADP2114ACPZ-R7	量产

这是最新版本的数据手册

工具及仿真模型

ADP2114/16 Dual Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具
