ADA4807-2

推荐新设计使用

3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器


数据手册 (Rev. B)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 工具及仿真模型
  • 评估套件
  • 参考电路
  • 最新评论
    •

    产品详情

    • 低噪声
      3.1 nV/√Hz (100 kHz)
      0.7 pA/√Hz (100 kHz)
    • 低失真(HD2/HD3)
      -141/-144 dBc (1 kHz)
      -112/-115 dBc (100 kHz)
      -84/-79 dBc (1 kHz)
    • 高速性能
      -3dB带宽： 180 MHz
      压摆率： 225 V/µs
      0.1%建立时间： 47 ns
    • 低输入失调电压和偏移
      ±20 / ±125 µV（典型值/最大值）
      0.7 /3.7 µV/°C（典型值/最大值）
    • 低输入失调电流和偏移
      8 / 100 µV（典型值/最大值）
      30 /250 pA/°C（典型值/最大值）
    • 轨到轨输入和输出
    • 低静态电流：
      使能： 1 mA (±5V)
      禁用： 2.4 µA (±5V)
    • 宽电源电压范围： 2.7V至11V

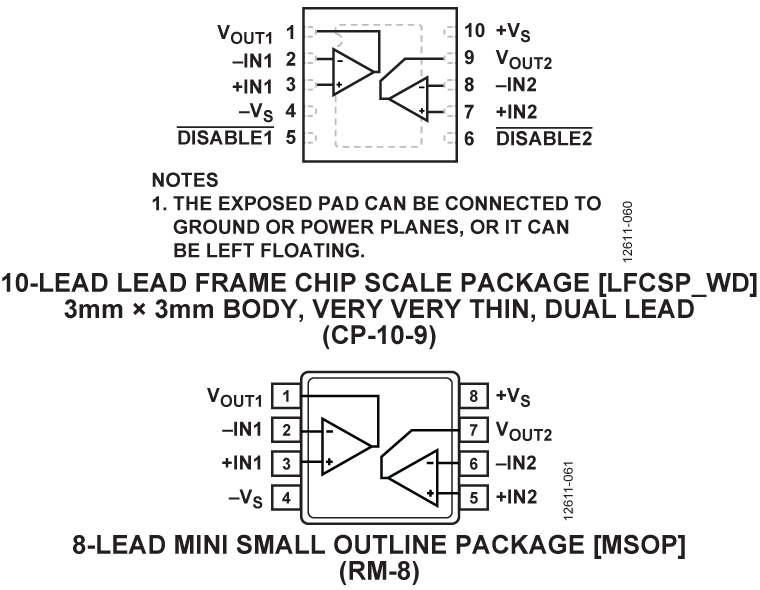

    • 小型封装：
      10引脚3 mm x 3 mm LFCSP和8引脚MSOP
    ADA4807-2

    3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器
    提问

    参考资料

    数据手册 1

    用户手册 2

    应用笔记 2

    技术文章 3

    了解更多

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • ADA4807
    • ADA4807-1
    • ADA4807-2
    • ADA4807-4

    精密ADC驱动器工具

    精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

    打开工具

    设计工具 1

    运算放大器误差预算计算器

    这款在线工具用图形方式说明运算放大器的范围、增益和精度问题。

    打开工具

    Signal Chain Designer - BETA

    Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

    打开工具

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    打开工具

    SPICE 模型 1

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    EVAL-AD7768-1

    AD7768-1 评估板

    立即购买 更多内容

    特性和优点

    • 适用于 AD7768-1 的功能完备的评估板
    • PC 控制搭配 EVAL-SDP-CH1Z 使用
    • PC 软件控制和数据分析
    • 时域和频域
    • 独立硬件功能

    产品详情

    EV-AD7768-1FMCZ 评估套件采用 AD7768-1 24 位 256 kSPS 模数转换器 (ADC)。EVAD7768-1FMCZ 板通过 EVAL-SDP-CH1Z 母板连接到 PC 的 USB 端口。默认情况下从 EVAL-SDP-CH1Z 电源供电，该电源稳压到 5 V 和 3.3 V 以便为 AD7768-1 和配套组件供电。

    EV-AD7768-1FMCZ 软件可以全面配置 AD7768-1 器件寄存器功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供直流和交流时域分析。

    EV-AD7768-1FMCZ 是一款可以让用户评估 ADC 特性的评估板。用户 PC 可执行软件通过系统演示平台 (EVAL-SDP-CH1Z) 经由 USB 控制 AD7768-1。

    eval board
    schematic 2
    schematic 3
    schematic 4
    schematic 5
    AMC-ADA4807-2ARMZ

    适用于 ADA4807-2 的放大器夹层卡

    立即购买 更多内容

    特性和优点

    • 支持快速模拟板试验和原型设计
    • 用户定义的电路配置
    • 可轻松连接到其他 ADC 评估板

    产品详情

    ADI 公司的放大器夹层卡 (AMC) 模数转换器 (ADC) 驱动器可评估采用 8 引脚单通道和双通道 SOIC、6 引脚单通道 SOT23、8 引脚双通道 MSOP 和 16 引脚 LFCSP 封装的放大器的性能。此附加卡可使用其 7 引脚头部插到 ADC 评估卡上。图 1 显示了安装在 ADI 公司的 ADC 评估板上的 AMC。

    AMC 可支持 ADI 公司的任何运算放大器和采用不同封装的 ADC 驱动器。用户可以将 ADC 驱动器配置为 Sallen-Key 低通、高通或带通滤波器；多反馈低通、高通或带通滤波器；或倒相和非倒相运算放大器。用户还可将 AMC 配置为将单端全差分或单端信号驱动到差分 ADC。

    经过优化的电源层和接地层确保了低噪声和高速运行。已针对优质电路灵活性和性能优化了组件布置和电源旁路。该 AMC 评估板接受 0402 或 0603 表面安装技术 (SMT) 组件、1206 旁路电容器和 2.54 mm 头部。

    所有组件都放置在初级端。任何组件都不放置在次级端。
    EVAL-AD7768-1
    AD7768-1 评估板
    AMC-ADA4807-2ARMZ
    适用于 ADA4807-2 的放大器夹层卡

    参考电路

    Isolated Multichannel Data Acquisition Simplified Circuit
    Isolated Multichannel Data Acquisition Simplified Circuit
    EVAL-CN0385-FMCZ Evaluation Hardware
    CN0385 参考设计

    集成 PGIA、用于单端和差分工业级信号的隔离式多通道数据采集系统

    查看参考设计详情

    特性和优点

    • 多通道隔离数据采集系统
    • 工业信号电平
    • 18位、2MSPS转换
    • 750kHz通道开关速率
    Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
    Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
    EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors
    EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Top View
    EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Bottom View
    CN0540 参考设计

    适用于IEPE传感器的24位数据采集系统

    查看参考设计详情

    特性和优点

    • EPE兼容数据采集系统
    • 压电和MEMS传感器
    • 54 kHz模拟输入带宽
    • 尺寸兼容Arduino

    使用部分

    资料

    设计和集成工具

    视频

    • lazy blur
      VIDEO · 2021-01-29 02:43
      CN0549 - CbM Development Platform
    • lazy blur
      VIDEO · 2021-02-10
      CN0549 状態基準保全 (CbM) 開発プラットフォーム
    • lazy blur
      VIDEO · 2021-04-27
      CN0549 - CbM开发平台
    • lazy blur
      VIDEO · 2022-11-03
      使用ADI可靠的工业信号链轻松连接传感器
    • lazy blur
      VIDEO · 2022-12-19
      堅牢性の高い産業用のシグナル・チェーン、センサーの接続がより容易に
    • lazy blur
      VIDEO · 2022-09-21 01:06
      Easily Connect Sensors with ADI's Robust Industrial Signal Chains
    Figure 1. CN0579 Simplified Block Diagram
    Figure 1. CN0579 Simplified Block Diagram
    EVAL-CN0579-ARDZ Evaluation Board - Angle View
    EVAL-CN0579-ARDZ Evaluation Board - Top View
    CN0579 参考设计

    Quad-Channel IEPE Vibration Sensor Measurement System

    查看参考设计详情

    特性和优点

    • Quad Channel IEPE-Compatible Vibration Sensor Interface
    • Channel Independent Excitation Source and Sensor Bias Removal Circuitry
    • Analog Overvoltage and Undervoltage Protection
    • Sensor Frequency Response from DC up to 54 kHz
    • Synchronized, Full Bandwidth Data Measurement and Capture
    CN0385
    集成 PGIA、用于单端和差分工业级信号的隔离式多通道数据采集系统
    CN0540
    适用于IEPE传感器的24位数据采集系统
    CN0579
    Quad-Channel IEPE Vibration Sensor Measurement System
