ADUM3165

新規設計に推奨

絶縁型USB 2.0のハイ・スピード、フル・スピード、ロー・スピード向け実効値3.75kVのデジタル・アイソレータ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ロー・スピード、フル・スピード、ハイ・スピードの各接続を自動検出してUSB 2.0の信号を生成
    • 1.5Mbps、12Mbps、480Mbpsの各データ・レート
  • アップストリーム・ポートおよびダウンストリーム・ポート用双方向USBアイソレータ
    • リドライブと高速データ再タイミングにより、入力ジッタ除去とオープン・アイを提供
    • 柔軟なクロック入力オプション
  • 4.5V～5.5VのVBUSxまたは両側で3V～3.6Vの動作
    • アイドル状態、ロー・スピード、またはフル・スピード・モード時の電源電流：21mA（代表値）
    • アイドル状態、ハイ・スピード・モード時の電源電流：48mA（代表値）
  • USB 2.0サスペンド（L2）または切断時に超低消費電力スタンバイ
    • 低消費電力スタンバイ時、アップストリーム電源電流：1.7mA（代表値）
    • 低消費電力スタンバイ時、ダウンストリーム電源電流：20μA（代表値）
  • 絶縁バリアをまたぐIEC 61000-4-2 ESD保護：±6000V
  • CISPR32/EN55032クラスB放射制限に適合
  • 高いコモンモード過渡耐圧：50kV/μs（代表値）
  • 安全性と規制に関する認定（申請中）
    • UL（申請中）：1分間で3750V（実効値）、UL1577規格に準拠
    • CSA Component Acceptance Notice 5A（申請中）
      • IEC 62368-1、IEC 61010-1、およびIEC60601-1
    • VDE適合性認定（申請中）
      • DIN V VDE V 0884-11（VDE V 0884-11）：2017-01
      • VIORM = 849VPEAK（動作電圧）
  • 動作温度範囲：−55°C～+125°C
  • 小型20ピンSSOP、5.3mmの沿面距離／クリアランス
ADUM3165
絶縁型USB 2.0のハイ・スピード、フル・スピード、ロー・スピード向け実効値3.75kVのデジタル・アイソレータ

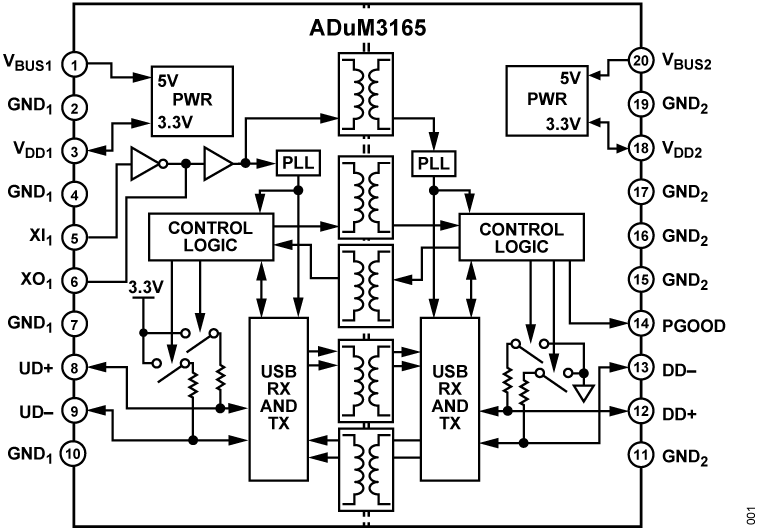

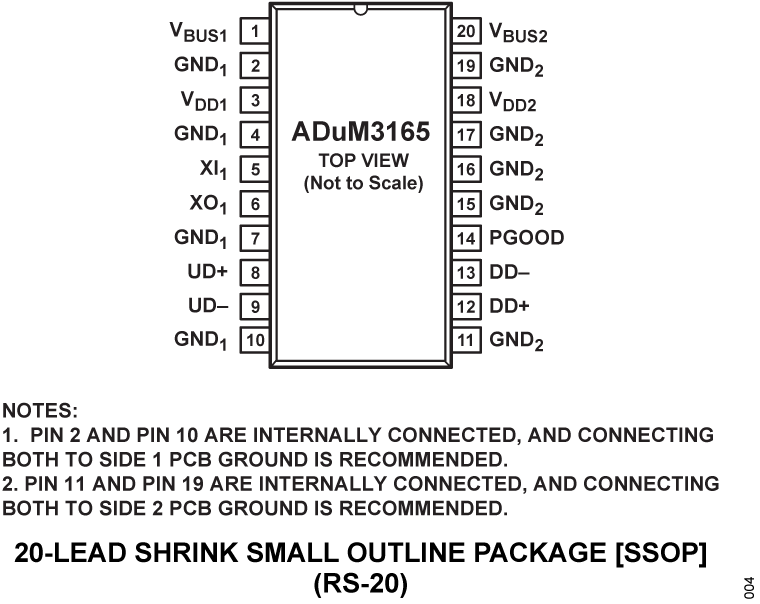

ADuM3165 Functional Block Diagram ADuM3165 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
EVAL-ADuM3165

絶縁型USB 2.0のハイ・スピード、フル・スピード、ロー・スピード向け実効値3.75kVのデジタル・アイソレータADuM3165/ADuM3166の評価

今すぐ購入 詳細を表示

機能と利点

  • USB 2.0データ転送をサポート
    • ロー・スピード（1.5Mbps）
    • フル・スピード（12Mbps）
    • ハイ・スピード（480Mbps）
  • USBタイプC（アップストリーム）およびUSBタイプA（ダウンストリーム）コネクタ
  • アップストリーム5V電源：ケーブルまたは外部電源から
  • ダウンストリーム電源：外部電源から
  • 3.3Vまたは5Vの外部電源に対応
  • ダウンストリーム側のPGOOD（パワーグッド）インジケータ
  • テスト・ポイント接続オプション
  • 20ピンSSOPパッケージ・オプション（沿面距離5.3mm）

製品詳細

EVAL-ADuM3165EBZおよびEVAL-ADuM3166EBZを使用すると、追加部品なしでUSBホストやUSBペリフェラルに直接接続して、ADuM3165およびADuM3166 USBアイソレータを手早くかつ容易に評価できます。ADuM3165/ADuM3166は、アナログ・デバイセズのiCoupler®技術を採用し、アイソレータ・チャンネル、USBトランシーバー、電源回路およびタイミング回路、コントロール・ロジックおよび内部終端、プルアップ、プルダウンを、1つの小型の20ピン・シュリンク・スモール・アウトライン・パッケージ（SSOP）に集積しています。

この評価用ボードには、アイソレータの両側に別々のグランド・プレーンと電源プレーンがあります。この分離によって、デバイスの両側を電気的に絶縁してADuM3165/ADuM3166を評価できます。ただし、高電圧使用時の安全性は認定されていないため、テストは有資格の担当者が実行する必要があります。

アップストリーム側の電力は接続されたUSBホストから提供できますが、ダウンストリーム側には外部電源が必要です。

ADuM3165/ADuM3166の詳細については、ADuM3165/ADuM3166のデータシートを参照してください。EVAL-ADuM3165EBZまたはEVAL-ADuM3166EBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
EVAL-ADuM3165
絶縁型USB 2.0のハイ・スピード、フル・スピード、ロー・スピード向け実効値3.75kVのデジタル・アイソレータADuM3165/ADuM3166の評価

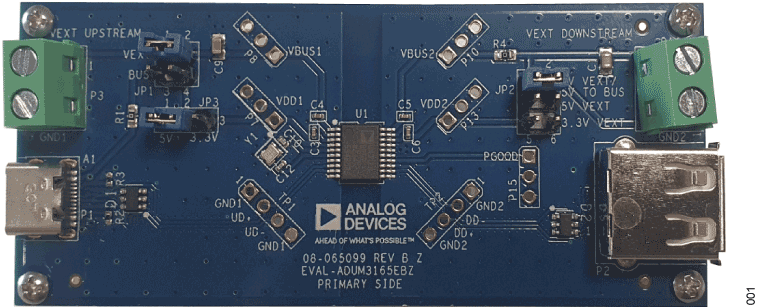

EVAL-ADuM3165EBZ Evaluation Board - Top View

リファレンス・デザイン

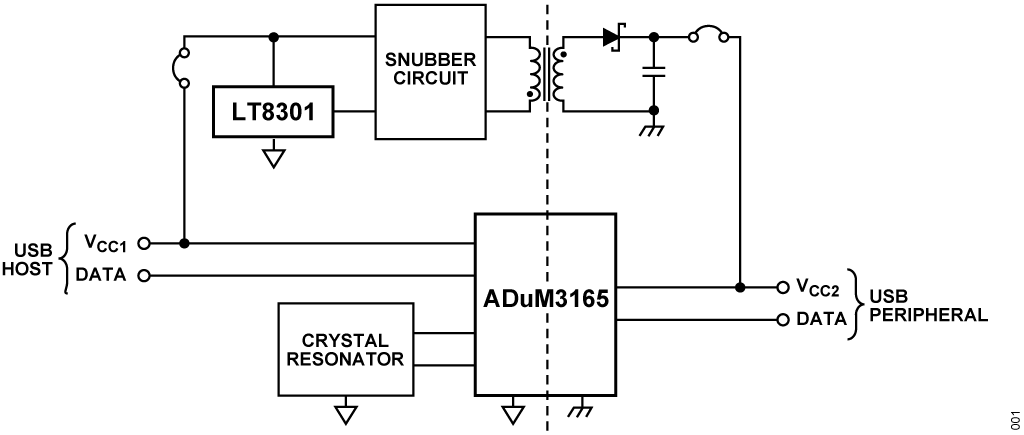

Figure 1. CN0550 Simplified Block Diagram
Figure 1. CN0550 Simplified Block Diagram

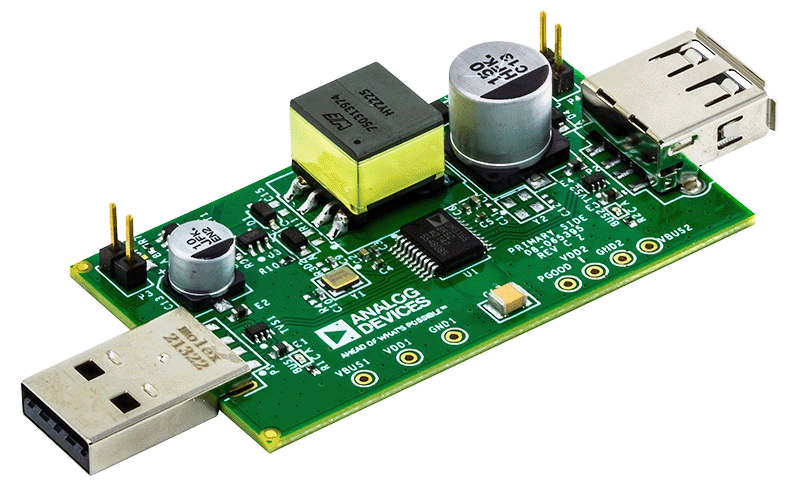

EVAL-CN0550-EBZ

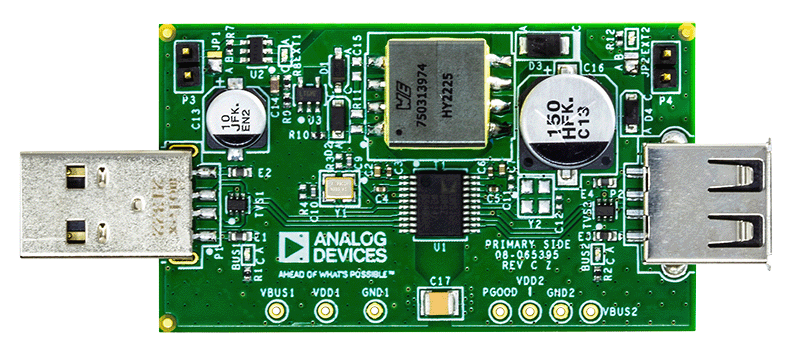

EVAL-CN0550-EBZ - Top View

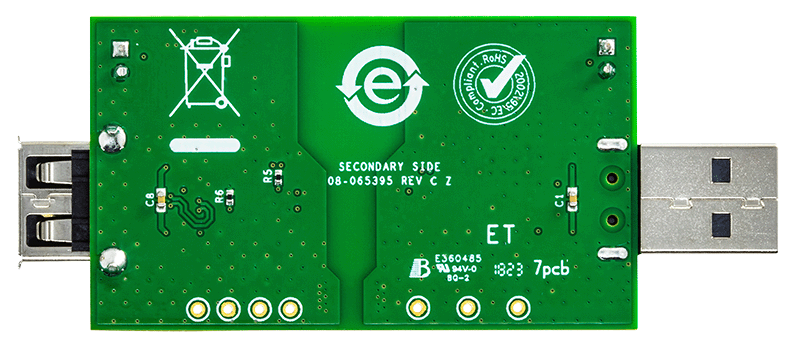

EVAL-CN0550-EBZ - Bottom View
CN0550 Circuits from the Lab®

絶縁型電源使用のロー／フル／ハイ・スピード USB 2.0 アイソレータ

詳細なリファレンス・デザインを表示

機能と利点

  • 絶縁型ロー・スピード、フル・スピード、ハイ・スピードUSB 2.0
  • USBインターフェース・スピードのオート・ネゴシエーション
  • 絶縁型電源を使いホストから電力を供給
  • 絶縁定格：最大1.75kV RMS
  • 標準のUSBタイプAコネクタを搭載
CN0550
絶縁型電源使用のロー／フル／ハイ・スピード USB 2.0 アイソレータ
Figure 1. CN0550 Simplified Block Diagram
EVAL-CN0550-EBZ
EVAL-CN0550-EBZ - Top View
EVAL-CN0550-EBZ - Bottom View
