ADN4661
製造中差動ドライバー、高速、シングル、3V・LVDS、CMOS
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$0.87
製品の詳細
- 出力ピンの±15kV・ESD保護
- スイッチング・レート: 600 Mbps (300 MHz)
- フロー・スルー・ピン配置によりPCBレイアウトを簡素化
- 差動スキュー: 300 ps (typ)
- 最大差動スキュー: 700 ps
- 最大伝搬遅延: 1.5 ns
- 電源電圧: 3.3 V
- ±355mV 差動シグナリング
- 低消費電力23mW (typ)
- 既存5 V LVDSレシーバと互換
- TIA/EIA-644 LVDS規格に準拠
- 動作温度範囲: −40°C~+85°C

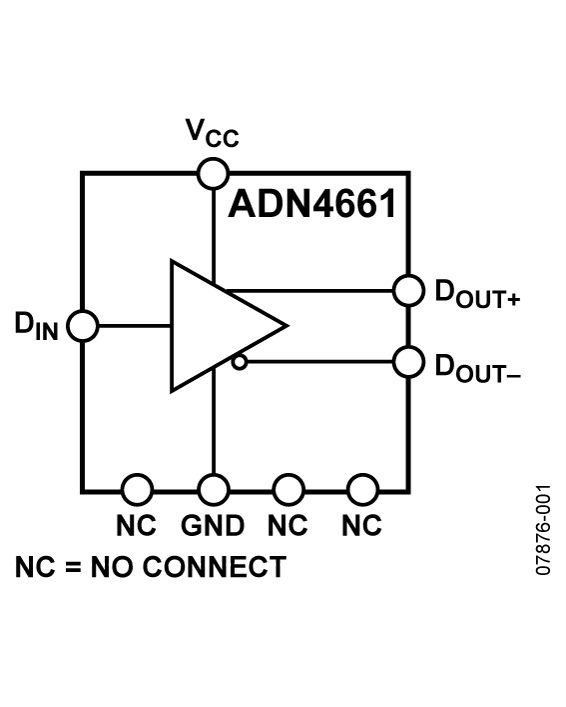

ADN4661は、シングルのCMOS低電圧差動シグナリング(LVDS)ライン・ドライバであり、600Mbps(300 MHz)を超えるデータ・レートと超低消費電力を提供します。この製品はフロー・スルー・ピン配置を採用しているため、PCBレイアウトおよび入力信号と出力信号の分離が容易になります。

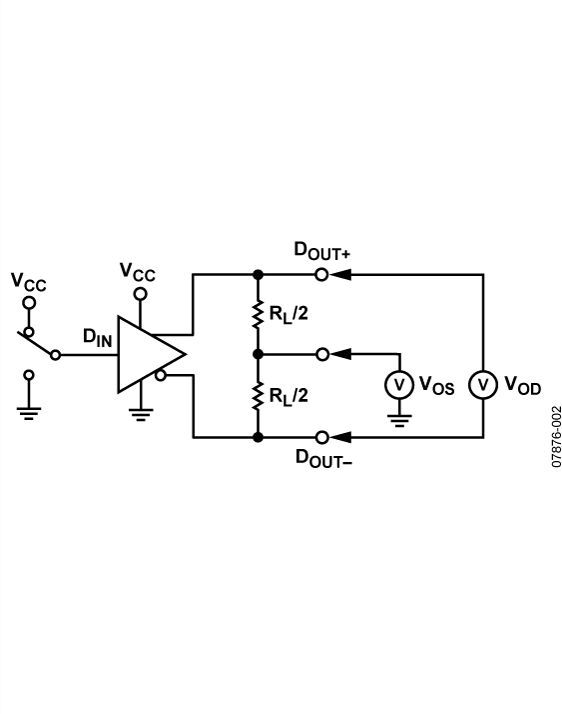

このデバイスは低電圧TTL/CMOSロジック信号を入力して、ツイストペア・ケーブルのような伝送媒体を駆動する±3.1mAの差動電流出力に変換します。伝送される信号は、受信端での終端抵抗間で標準的に±355mVの差動電圧を作ります、これはライン・レシーバによってTTL/CMOSのロジックレベルに変換され戻すことになります。
ADN4661とこれと対になるLVDSレシーバの組み合わせは、高速なポイントtoポイント・データ伝送に対する新しいソリューションを提供し、ECL (エミッター・カップルド・ロジック)またはPECL (ポジティブ・エミッター・カップルド・ロジック)に対する低消費電力の代替品を提供します。
アプリケーション
ドキュメント
データシート 1
アプリケーション・ノート 3
ビデオ 3
ソリューション・カタログ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADN4661BRZ | 8-Lead SOIC | ||
ADN4661BRZ-REEL7 | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
11 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
ADN4661BRZ | 製造中 | |
ADN4661BRZ-REEL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
ADN4661 IBIS Model 1
