ADF4350

製造中

広帯域シンセサイザ、VCO内蔵

データシート (Rev. B)
製品モデル
3
1Ku当たりの価格
最低価格：$7.77
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力周波数範囲：137.5MHz～4,400MHz
  • フラクショナルNとインテジャーNシンセサイザ
  • 低位相ノイズのVCO内蔵
  • プログラマブルなデバイダ：1/2/4/8/16
  • ジッタ（typ）：0.4ps rms未満
  • 電源電圧：3.0V～3.6V
  • ロジック互換性1.8V
  • プログラマブルなデュアル・モジュール・プリスケーラ：4/5または8/9
  • プログラマブルな出力パワー・レベル
  • RF出力のミュート機能
  • 3線式シリアル・インターフェース
  • アナログおよびデジタル・ロック検出
  • 高速ロック・モードの帯域切り替え
  • サイクル・スリップ低減
ADF4350
広帯域シンセサイザ、VCO内蔵

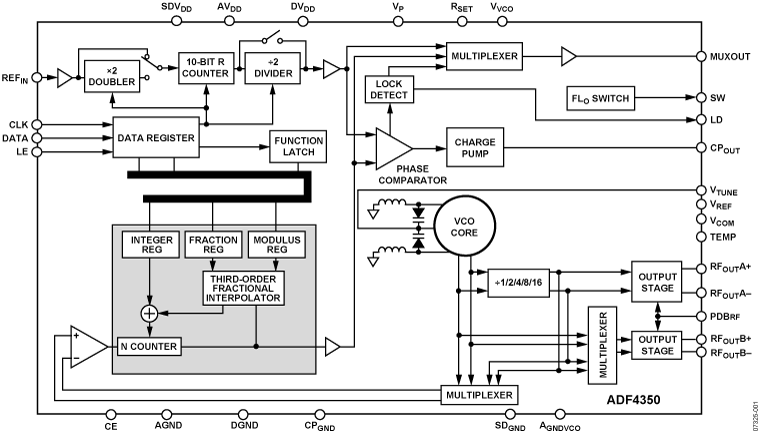

ADF4350 Functional Block Diagram ADF4350 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 3

アプリケーション・ノート 2

デザイン・ノート 1

技術記事 2

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Linear Regulators 2
ADP150
製造中 リニア・レギュレータ、150mA、超低ノイズ、CMOS
ADP151
製造中 超低ノイズ、200mA、CMOSリニア電圧レギュレータ
PLL Synthesizers 1
ADF4002
新規設計に推奨 PLL周波数シンセサイザ／位相検出器
コンパレータ 1
LTC6957
位相ノイズの小さいデュアル出力バッファ/ドライバ/ロジック・コンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
EVAL-ADF4350

ADF4350評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • PLL、VCO、ループ・フィルタ（35kHz）、25MHz TCXOリファレンス、USBインターフェース、電圧レギュレータを含む自己完結型ボード
  • 付属ソフトウェアを使用するため、PCからのシンセサイザ機能の制御が可能
  • USBまたは外部給電装置による電源の選択肢
  • 搬送波からの−99dBc/Hz（1kHz）オフセットの標準的位相ノイズ性能（1GHz出力周波数）

製品詳細

EVAL-ADF4350EB1Zは、ADF4350周波数シンセサイザの性能を評価できるように設計されています。このボードには、ADF4350シンセサイザ、USBコネクタと関連インターフェース、25MHzのTCXOリファレンス源、RF出力用のSMAコネクタ、様々な信号や電圧向けのリファレンス信号とヘッダーが含まれています。ループ・フィルタ（35kHz）も搭載されています。ボードをPCのUSBポートに接続するためのUSBケーブルも付属しています。



パッケージには、シンセサイザを簡単にプログラミングするためのWindows®ソフトウェア（2000およびXP互換）も含まれています。
EVAL-ADF4350
ADF4350評価用ボード

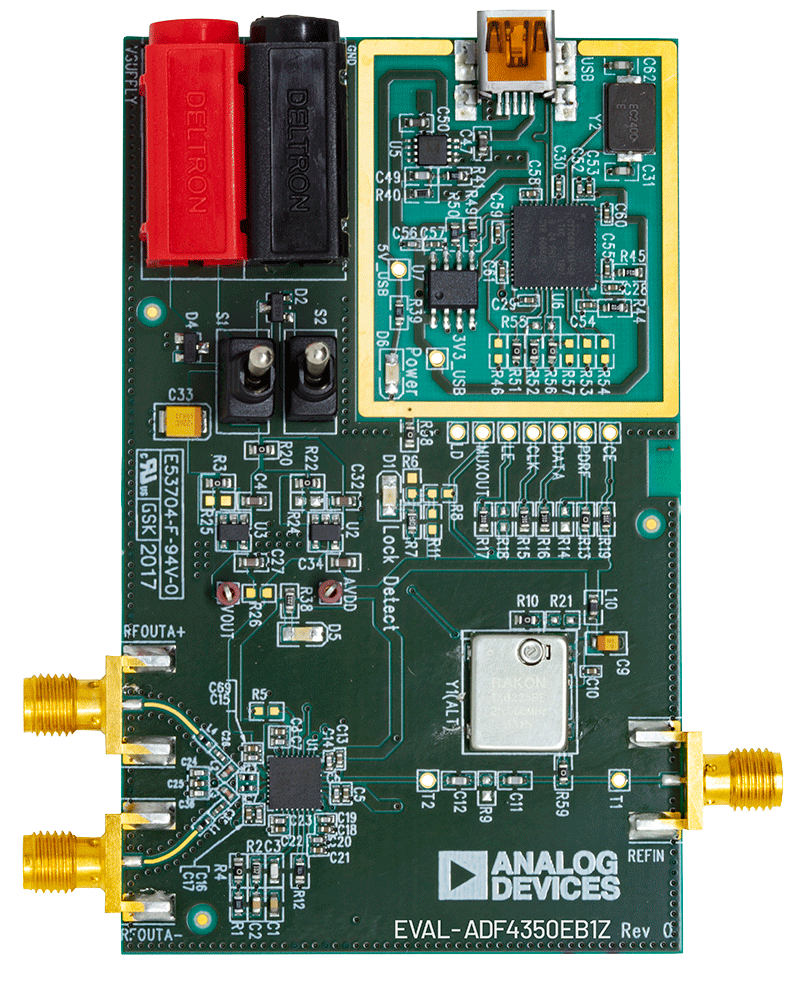

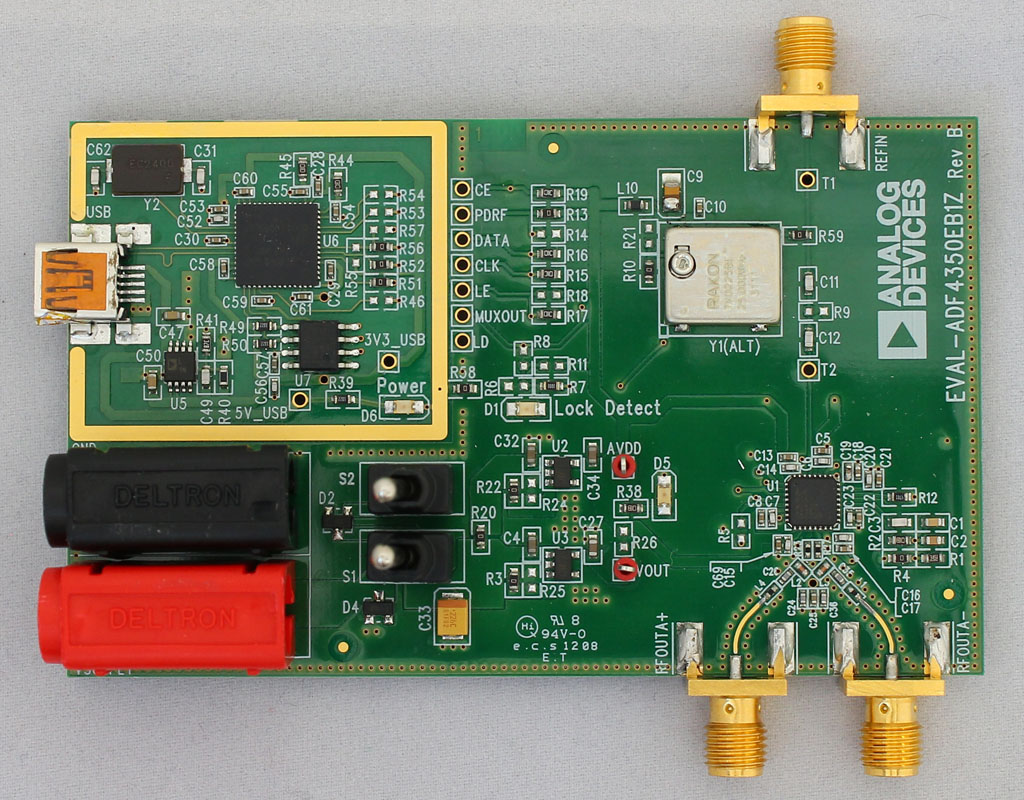

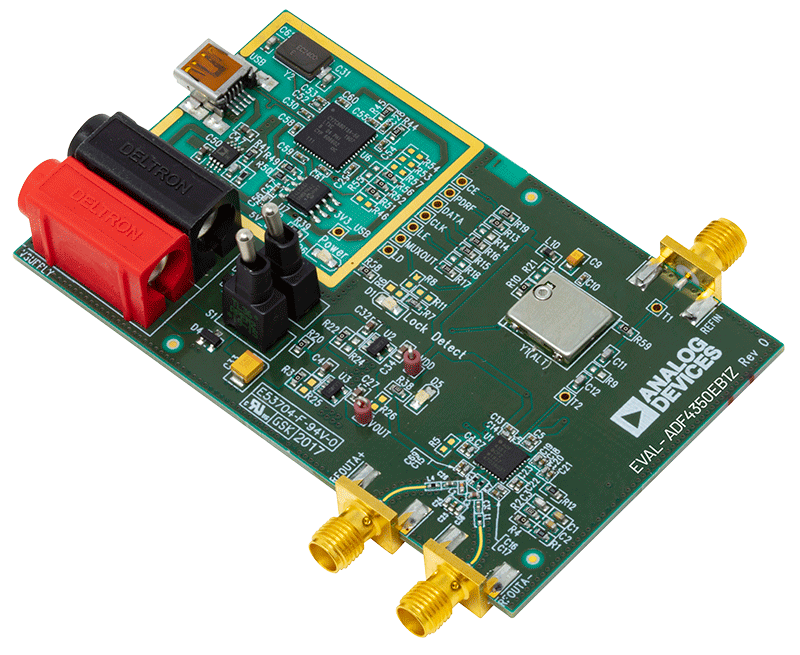

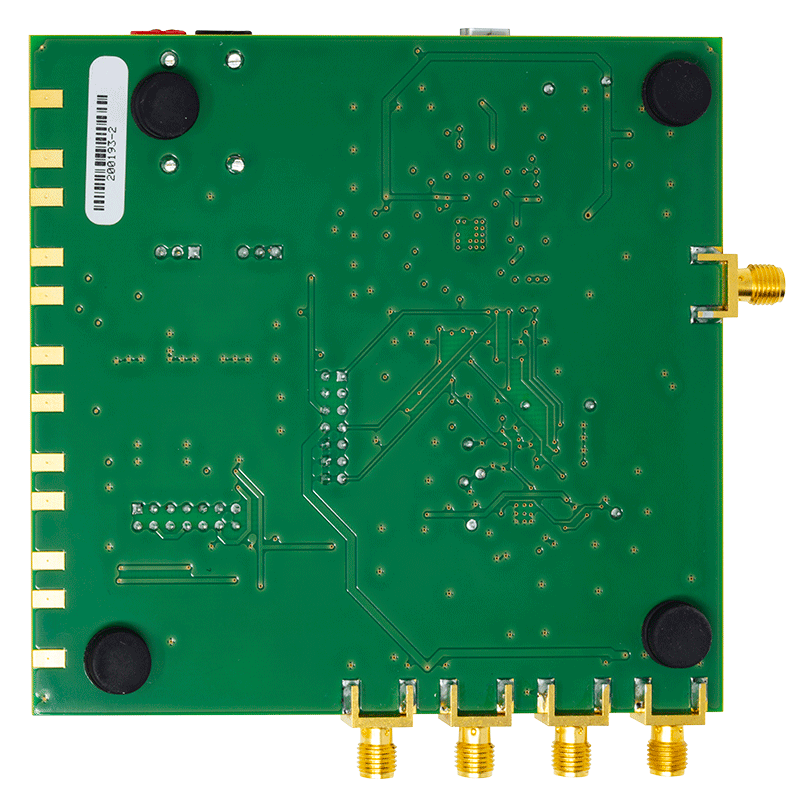

ADF4350 Evaluation Board ADF4350 Evaluation Board - Top View ADF4350 Evaluation Board - Bottom View EV-ADF4350EB1Z Evaluation Board EV-ADF4350EB1Z Evaluation Board - Top View EVAL-ADF4350EB1Z Evaluation Board - Bottom View

リファレンス・デザイン

CN0245 Circuits from the Lab®

簡単に直交復調器と接続できる広帯域 LO PLL シンセサイザ ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 50MHz to 6GHz Quadrature Demodulators
  • Wideband PLL LO Synthesizer
  • Simple Interface
  • LO Filtering

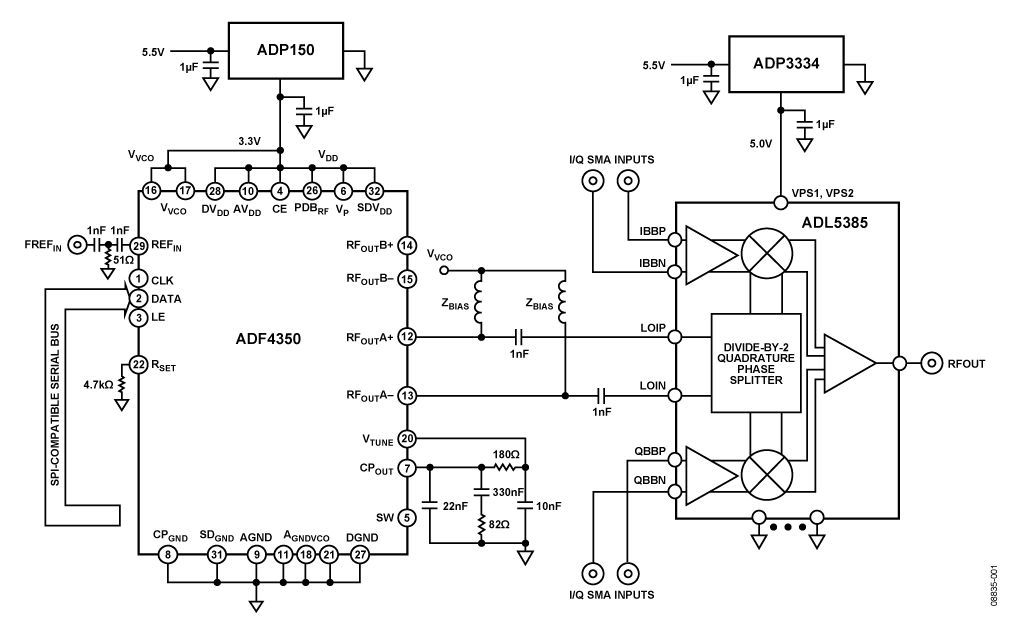

CN0144 Circuits from the Lab®

1/2にデバイドされたLOを用いた、ブロードバンド、低誤差のベクトル・マグニチュード（EVM）ダイレクト・コンバージョン・トランスミッタ

詳細なリファレンス・デザインを表示

機能と利点

  • 広帯域ダイレクト・コンバージョン・トランシーバ
  • 69 MHz～2.2 GHzで機能

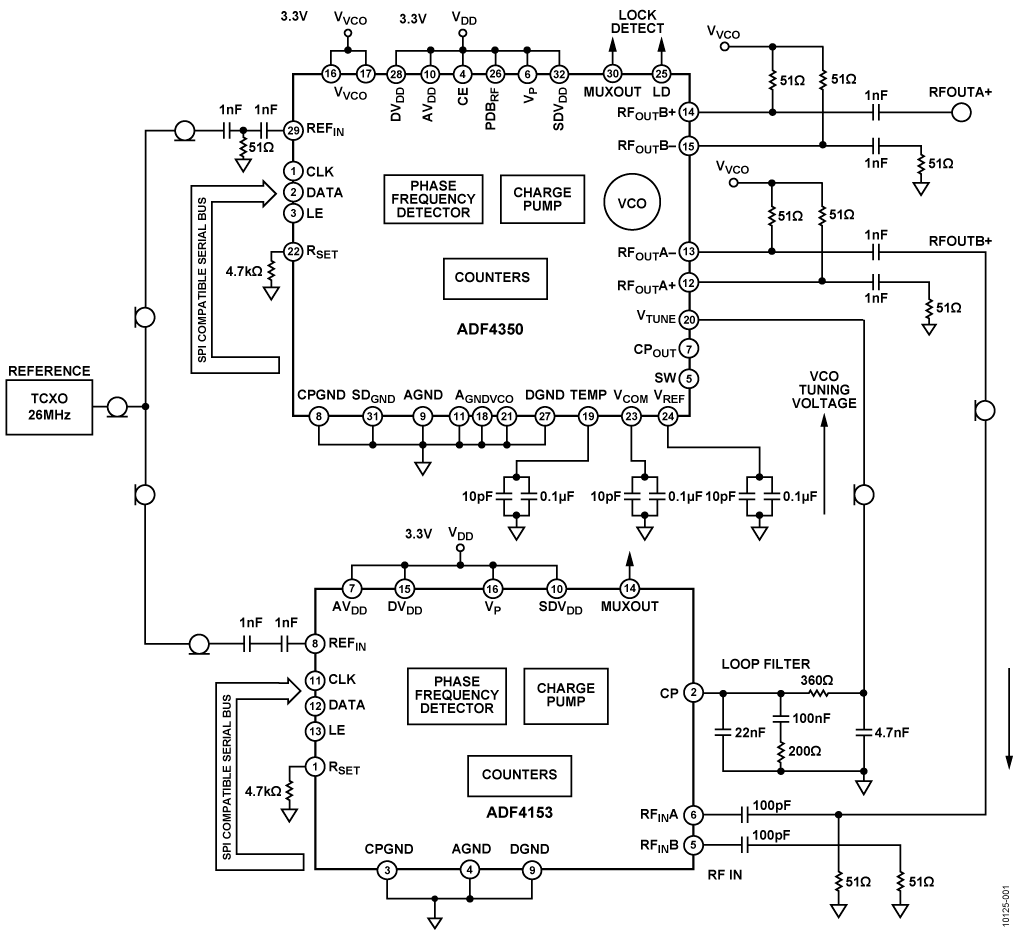

CN0232 Circuits from the Lab®

VCO 内蔵シンセサイザに別置シンセサイザを組み合わせてスプリアスを最小にする ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

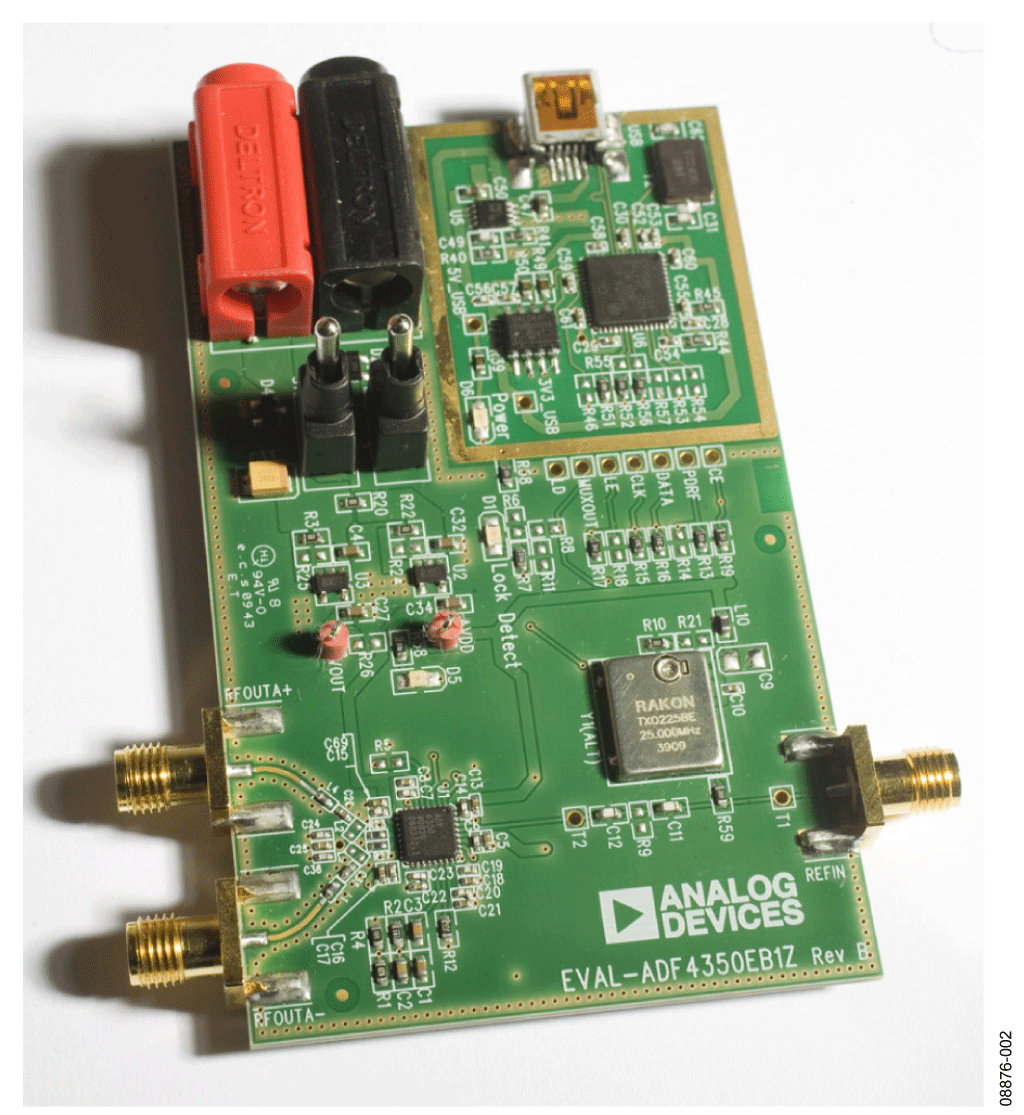

CN0147 Circuits from the Lab®

位相ノイズ低減のための、フラクショナルN PLLと電圧制御発振器（VCO）にローノイズLDOレギュレータを使った電源供給の検討 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

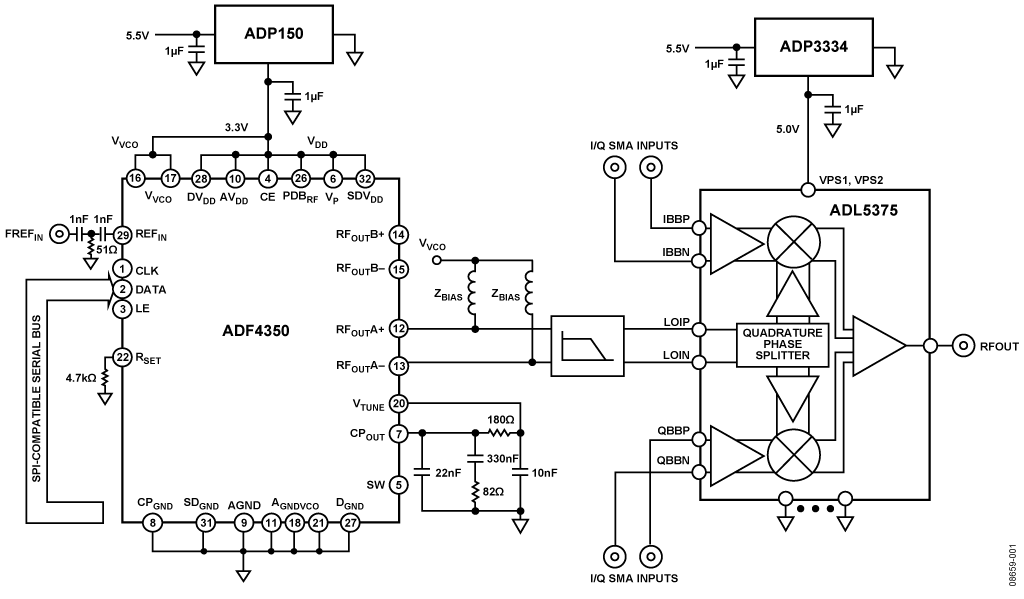

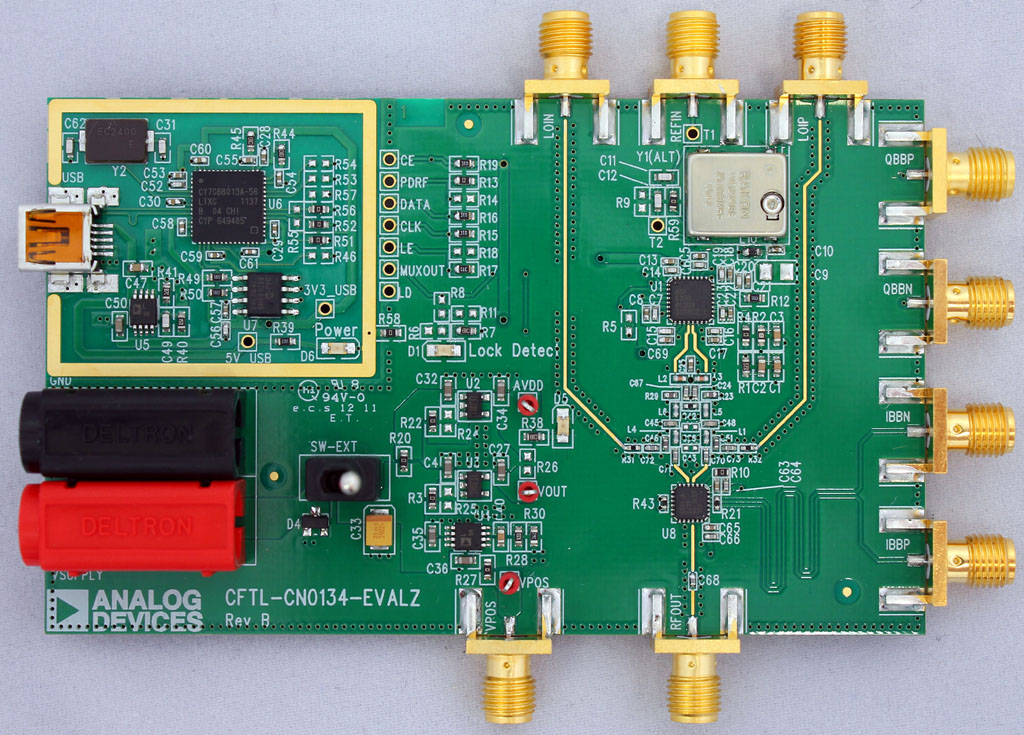

CN0134 Circuits from the Lab®

ブロードバンド、低誤差のベクトル・マグニチュード（EVM）ダイレクト・コンバージョン・トランスミッタ ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点
CN0245
簡単に直交復調器と接続できる広帯域 LO PLL シンセサイザ ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
CN0144
1/2にデバイドされたLOを用いた、ブロードバンド、低誤差のベクトル・マグニチュード（EVM）ダイレクト・コンバージョン・トランスミッタ
CN0232
VCO 内蔵シンセサイザに別置シンセサイザを組み合わせてスプリアスを最小にする ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
CN0147
位相ノイズ低減のための、フラクショナルN PLLと電圧制御発振器（VCO）にローノイズLDOレギュレータを使った電源供給の検討 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
CN0134
ブロードバンド、低誤差のベクトル・マグニチュード（EVM）ダイレクト・コンバージョン・トランスミッタ ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

最新のディスカッション

ADF4350に関するディスカッションはまだありません。意見を投稿しますか？
