ADF4351
新規設計に推奨広帯域シンセサイザ、VCO内蔵
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$9.18
製品の詳細
- 出力周波数範囲:35 MHz~4,400 MHz
- フラクショナル-Nとインテジャー-N、シンセサイザ
- 低位相ノイズのVCO
- 1/2/4/8/16/32/64によるプログラマブル分周出力
- rmsジッター::0.3ps rms(typ)
- 2.1GHzでのEVM: 0.4%
- 電源電圧:3.0 V~3.6 V
- ロジック互換性:1.8 V
- プログラマブルなデュアル・モジュール・プリスケーラ:4/5または8/9
- プログラマブルな出力パワー・レベル
- RF出力のミュート機能
- 3線式シリアル・インターフェース
- アナログとデジタルのロック検出機能
- 切り替え帯域での高速ロック・モード
- サイクル・スリップ・リダクション機能

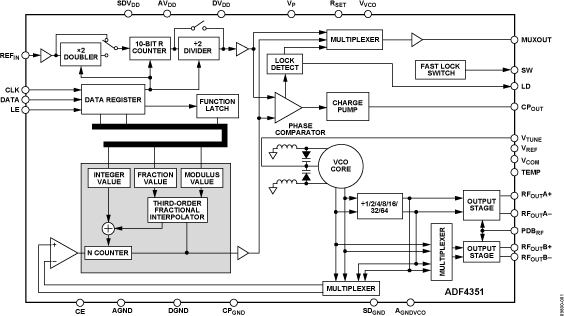

ADF4351は、外部のループ・フィルタと外部からのリファレンス周波数を使うことによって、フラクショナルNまたはインテジャーNのPLL周波数シンセサイザを実現することができます。
ADF4351は、2200MHz~4400MHzの基本出力周波数としての電圧制御発振器(VCO)を内蔵しています。さらに、1/2/4/8/16/32または64の分周回路は、35 MHzまで低いRF出力周波数を発生させることができます。アイソレーションを必要とするアプリケーション用として、RF出力段をミュートさせる機能があります。このミュート機能は、ピンおよびソフトウエアーの両方で制御できます。また、補助のRF出力が用意されていますが、もし使わない場合はパワーダウンすることができます。
全ての内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。このデバイスは、3.0V~3.6Vの電源範囲で動作し、使用しない場合にはパワーダウンすることができます。
アプリケーション
- 無線インフラストラクチャ(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
- テスト装置
- 無線LAN、CATV装置
- クロック発生
ドキュメント
データシート 2
ユーザ・ガイド 3
よく聞かれる質問 1

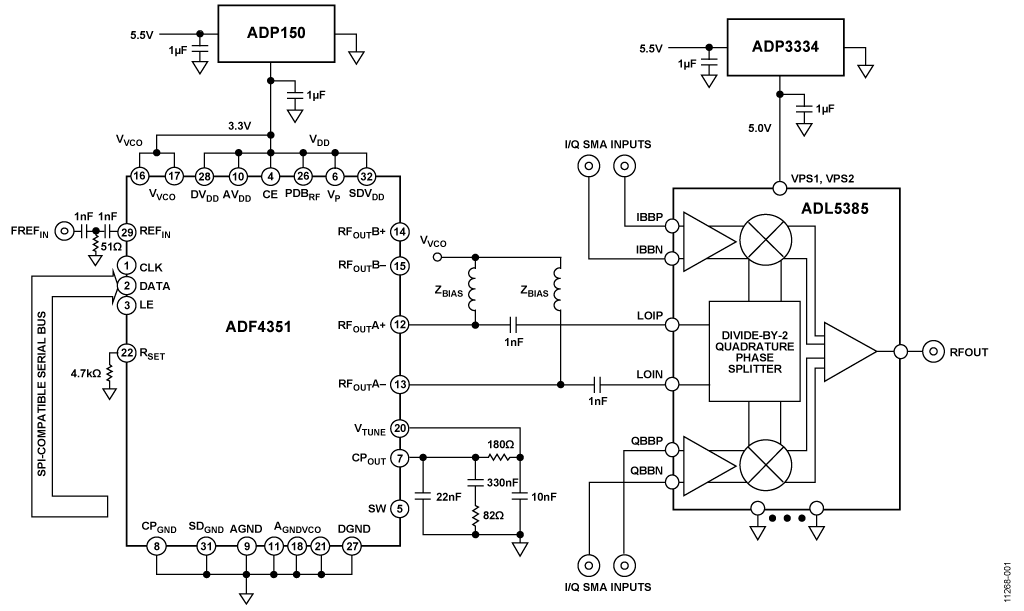

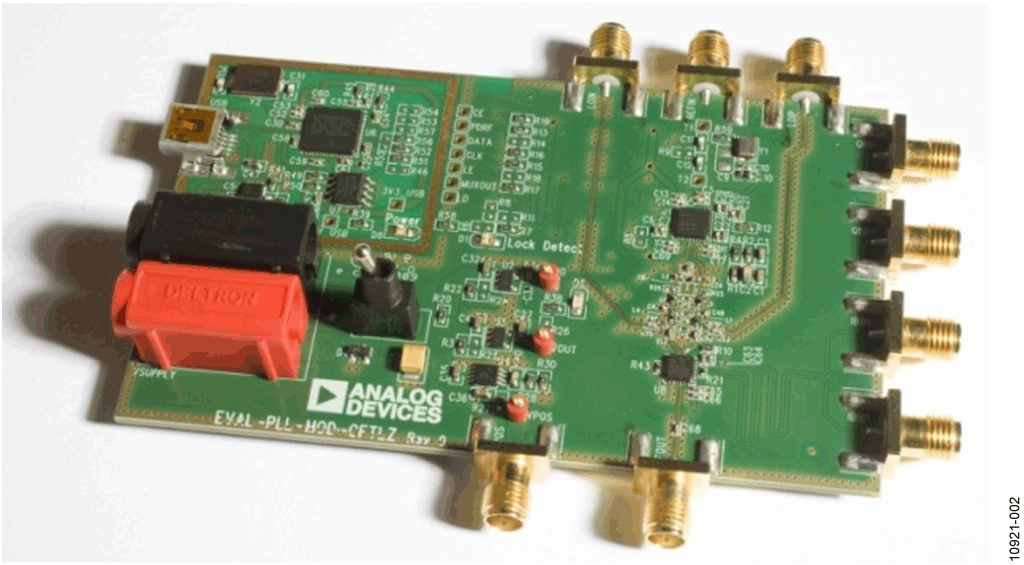

リファレンス設計 4
製品選択ガイド 1
デバイス・ドライバ 1
ウェブキャスト 1
Analog Dialogue 2

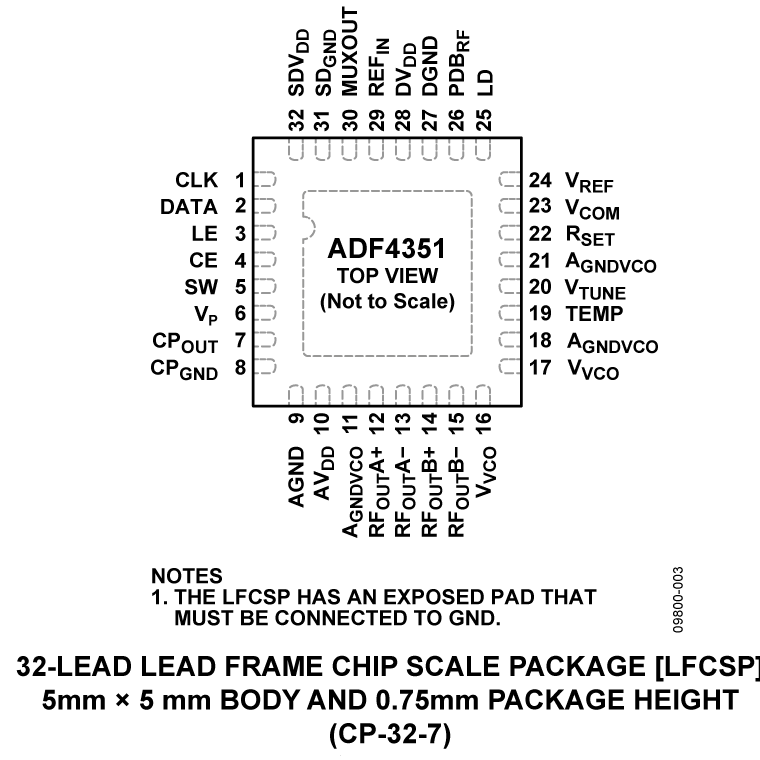

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADF4351BCPZ | 32-Lead LFCSP (5mm x 5mm w/ EP) | ||
ADF4351BCPZ-RL7 | 32-Lead LFCSP (5mm x 5mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
該当なし | ||
11 10, 2014 - 14_0047 Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
ADF4351BCPZ | 製造中 | |
ADF4351BCPZ-RL7 | 製造中 | |
12 3, 2013 - 12_0286 ADF4351 and ADF4907 Die Revision. |
||
ADF4351BCPZ | 製造中 | |
ADF4351BCPZ-RL7 | 製造中 | |
11 13, 2013 - 13_0285 ADF4351 Wafer Fabrication Qualification at Analog Devices Limerick, Ireland |
||
ADF4351BCPZ | 製造中 | |
ADF4351BCPZ-RL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
評価用ソフトウェア 0
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
Fanout Buffers & Splitters 1 | ||

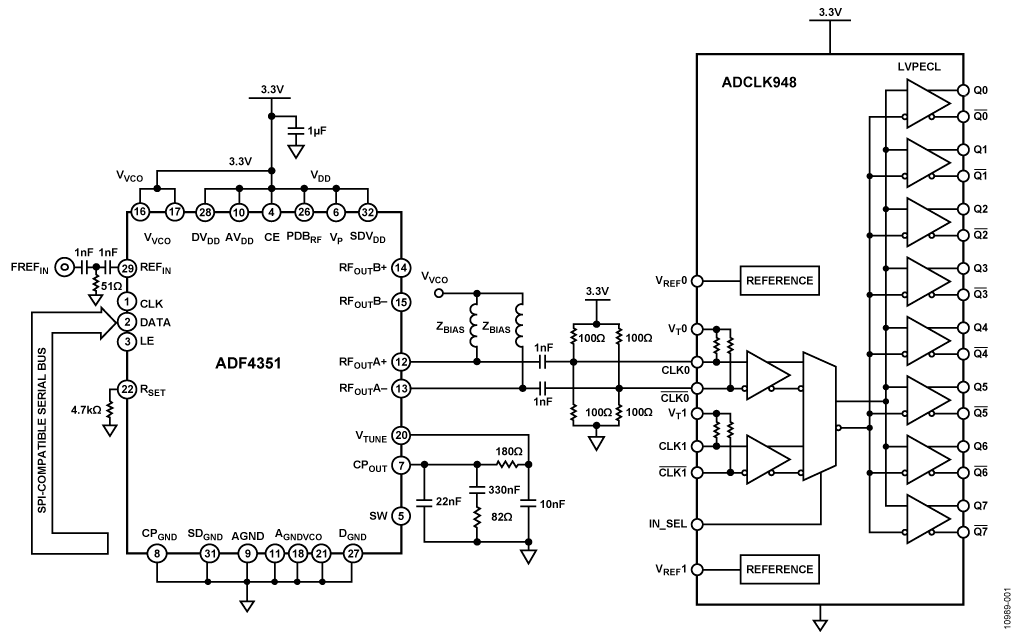

ADCLK948 | 新規設計に推奨 | クロック・ファンアウト・バッファ、2つの選択可能入力、8LVPECL出力、SiGe |
Linear Regulators 2 | ||
ADP150 | 製造中 | リニア・レギュレータ、150mA、超低ノイズ、CMOS |
ADP151 | 製造中 | 超低ノイズ、200mA、CMOSリニア電圧レギュレータ |
PLL Synthesizers 1 | ||
ADF4002 | 新規設計に推奨 | PLL周波数シンセサイザ/位相検出器 |
コンパレータ 1 | ||
LTC6957 | 位相ノイズの小さいデュアル出力バッファ/ドライバ/ロジック・コンバータ |
ツールおよびシミュレーション
IBISモデル 1
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ツールを開くADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

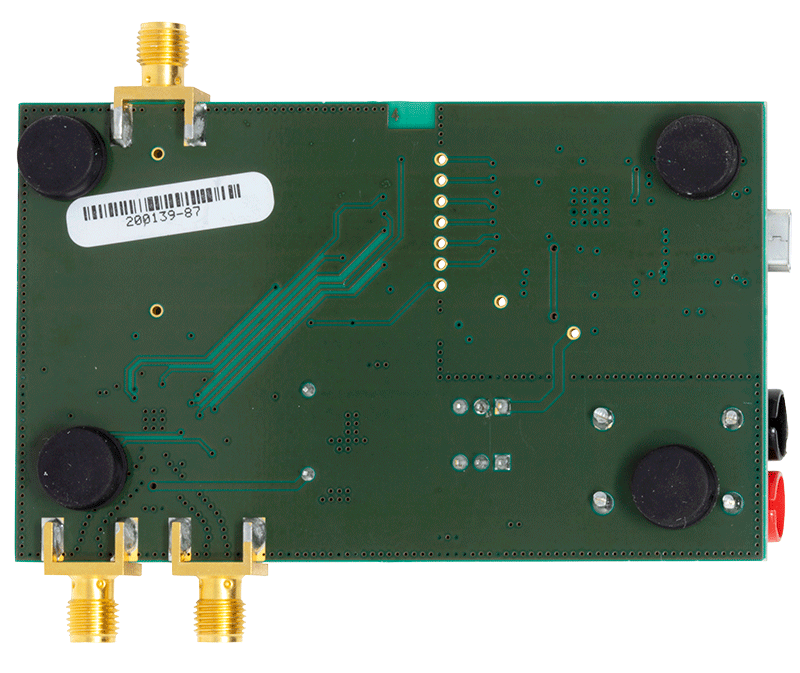

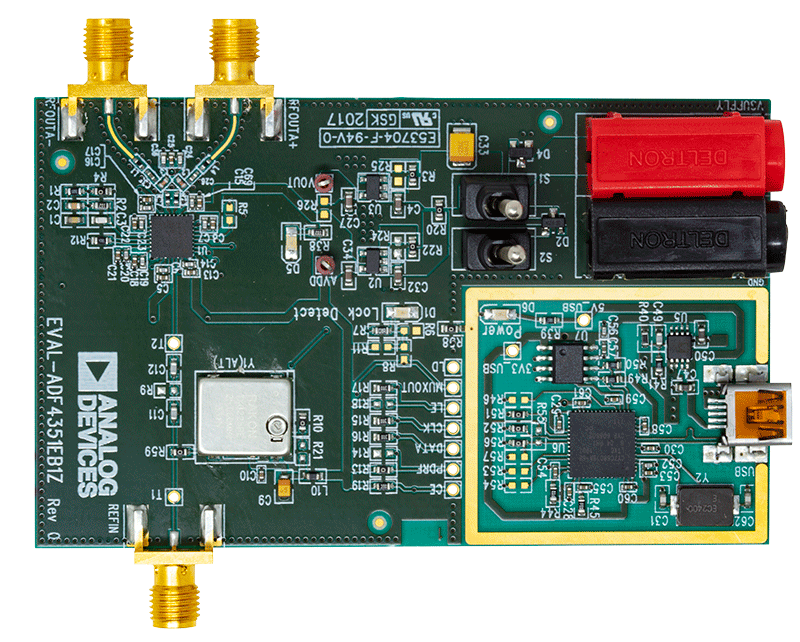

ツールを開く評価用キット
