AD8348

製造中

直交復調器、50MHz～1GHz

データシート (Rev. A)
製品モデル
2
1Ku当たりの価格
最低価格：$6.78
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • RF入力範囲：50MHz～1,000MHz
  • 45dBのデシベル・リニアVGA（可変ゲイン・アンプ）IFアンプを内蔵
  • ベースバンド･出力アンプを内蔵
  • 復調帯域幅：75MHz
  • 直交位相精度：0.5°
  • 振幅バランス：約0.25dB
  • 3rdオーダ・インターセプトIIP3：+28dBm（最小ゲイン時）
  • ノイズ指数：11dB（最小ゲイン時）
  • 低いLO駆動：－10dBm
  • パワーダウン機能付き、単電源動作：2.7V～5.5V
AD8348
直交復調器、50MHz～1GHz

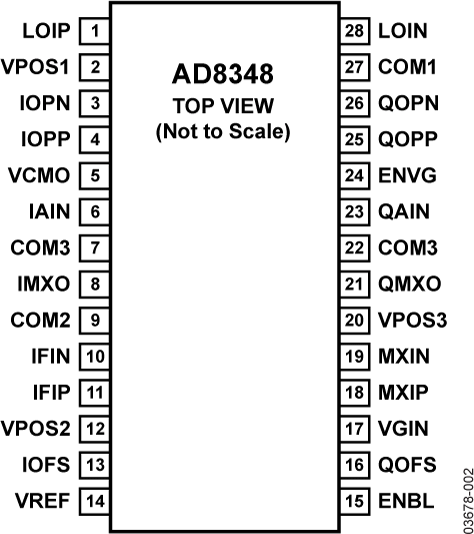

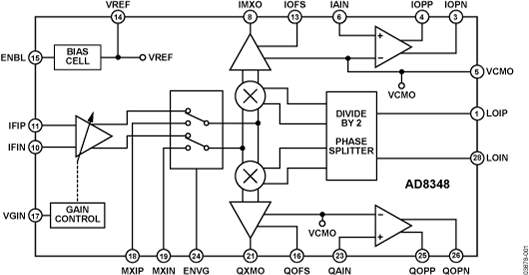

AD8348 Functional Block Diagram AD8348 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

アプリケーション・ノート 1

技術記事 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADA4950-2
新規設計に推奨 差動ADCドライバー、低消費電力、ゲイン設定可能
A/Dコンバータ （ADC） 7
AD9258
製造中 A/Dコンバータ、14ビット、125MSPS、1.8V、デュアル
AD9251
製造中 A/Dコンバータ、14ビット、20MSPS/40MSPS/65MSPS/80MSPS、デュアル、1.8V
AD9262
新規設計には非推奨 A/Dコンバータ、16ビット、2.5MHz/5MHz/10MHz、30MSPS～160MSPS、デュアル、連続サンプリング可能、シグマ・デルタ型
AD9268
製造中 A/Dコンバータ、16ビット、125/105/80MSPS、デユアル、1.8V
AD9650
新規設計に推奨 A/Dコンバータ、デュアル、16ビット、1.8V、25MSPS/65MSPS/80MSPS/105MSPS
AD9231
製造中 A/Dコンバータ、12ビット、20MSPS/40MSPS/65MSPS/80MSPS、デユアル、1.8V
AD9269
新規設計に推奨 A/Dコンバータ、16ビット、20MSPS/40MSPS/65MSPS/80MSPS、デュアル、1.8V
PLL Synthesizers 3
ADF4350
製造中 広帯域シンセサイザ、VCO内蔵
ADF4106
製造中 PLL周波数シンセサイザ、6GHz、整数N
ADF4156
製造中 周波数シンセサイザ、6.2GHz、フラクショナルN
可変ゲイン・アンプ（VGA） 3
ADRF6510
製造中止 プログラマブル・フィルタ／可変ゲイン・アンプ、30MHz、デュアル
ADRF6516
製造中止 プログラマブル・フィルタ / 可変ゲイン・アンプ、31MHz、デュアル
AD8366
新規設計に推奨 デジタル可変ゲイン・アンプ、低価格、DC～600 MHz、デュアル
差動アンプおよびADC用ドライバ 5
ADA4950-1
新規設計に推奨 差動ADCドライバー、低消費電力、ゲイン設定可能
ADL5562
新規設計に推奨 RF/IF用差動アンプ、超低歪み、3.3 GHz
ADL5565
新規設計に推奨 差動アンプ、超高ダイナミックレンジ、6GHz
ADA4930-1
新規設計に推奨 超低ノイズ・ドライバ・アンプ、低電圧 A/D コンバータ向け
ADA4930-2
新規設計に推奨 超低ノイズ・ドライバ・アンプ、低電圧 A/D コンバータ向け
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

EVAL-AD8348

AD8348 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

AD8348-EVALZ is a fully populated, 4-layer, FR4-based evaluation board designed to allow easy evaluation of all features of the AD8348. The evaluation board integrates a prototype area for a filter design at the mixer outputs, SMA connectors to and from AD8348 with optimized trace routing for improved signal integrity, and requires only a single supply within the range of 2.7 V to 5.5 V.
EVAL-AD8348
AD8348 Evaluation Board
