AD8039

製造中

オペアンプ、低消費電力、350 MHz、電圧帰還型

データシート (Rev. G)
製品モデル
5
1Ku当たりの価格
最低価格：$1.56
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低消費電力
    • 電源電流1mA／アンプ
  • 高速
    • －3dB帯域幅：350MHz（G＝＋1）
    • 425V/μsのスルーレート
  • 低価格
  • ローノイズ
    • 電圧ノイズ：8nV/√Hz＠100kHz
    • 電流ノイズ：600fA/√Hz＠100kHz
  • 低入力バイアス電流：750nA（max）
  • 低歪み
    • SFDR：－90dB＠1MHz
    • SFDR：－65dB＠5MHz
  • 広い電源電圧範囲：3V～12V
  • 小型パッケージ：8ピンSOT-23、5ピンSC70、および8ピンSOIC
AD8039-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
  • AD8039-EP データシート（英語 pdf）はこちらからダウンロードできます。
  • 拡張温度範囲: −55°C ～ +105°C
  • 製造ベースラインにて制御
  • 組み立て／テストは同一工場
  • 製造工場は一箇所に限定
  • PCN（製品変更通知）を強化
  • 品質データは要求に応じて入手可能
  • DSCC 図面番号: V62/12644
AD8039
オペアンプ、低消費電力、350 MHz、電圧帰還型

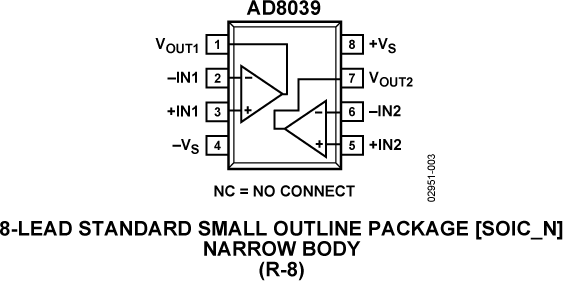

AD8039-pcl
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • AD8039

SPICEモデル 1

VRMS/dBm/dBu/dBVカリキュレータ

電力測定値と信号強度の標準的な単位変換を行うためのユーティリティです。

ツールを開く

消費電力とダイ温度

このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

EVAL-AD8039

AD8039 evaluation board

今すぐ購入 詳細を表示

製品詳細

This evaluation board is designed to help users evaluate the AD8039. The evaluation board is a bare board: there are no components or amplifiers soldered to the board. These parts must be obtained separately from the table below or on the product page. Free samples may also be requested. The unpopulated board enables users to quickly customize and prototype a variety of op amp circuits, which minimizes risk and reduces time to market.


The User Guide contains all the required documentation to build the board, including schematics, assembly drawing, and Bill of Materials.

EVAL-AD8039
AD8039 evaluation board

最新のディスカッション

AD8039に関するディスカッションはまだありません。意見を投稿しますか？

EngineerZoneでディスカッションを始める
