LTC2606

量产

具 I2C 接口的 16 位轨至轨 DAC

数据手册
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 尺寸最小的引脚兼容型单通道 DAC：
    • LTC2606：16 位
    • LTC2616：14 位
    • LTC2626：12 位
  • 在整个工作温度范围内保证 16 位单调特性
  • 27 个可选地址
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 的宽电源电压范围
  • 低功耗操作：270µA (在 3V)
  • 消耗电流可低至 1µA (最大值)
  • 高的轨至轨输出驱动电流 (±15mA，最小值)
  • 双缓冲数据锁存器
  • 异步 DAC 更新引脚
  • LTC2606 / LTC2616 / LTC2626：上电复位至零标度
  • LTC2606-1 / LTC2616-1 / LTC2626-1：上电复位至中间标度
  • 纤巧型 (3mm x 3mm) 10 引脚 DFN 封装


LTC2606
具 I2C 接口的 16 位轨至轨 DAC

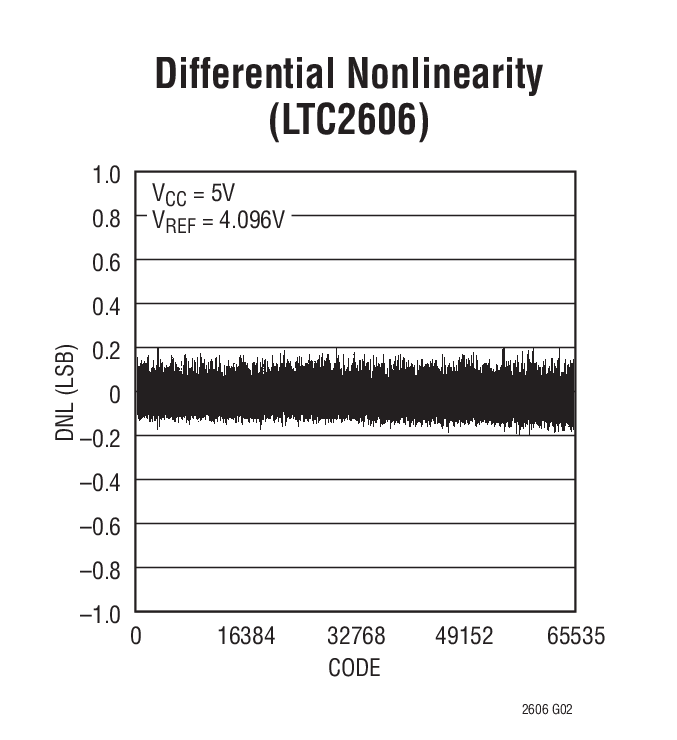

Differential Nonlinearity (LTC2606) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
Interface Transceivers & Isolators 1
LTM2883
量产 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器
Level Translators & Buffers 1
LTC4316
量产 单通道 I2C / SMBus 地址转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

Linduino 3

评估套件
DC812A

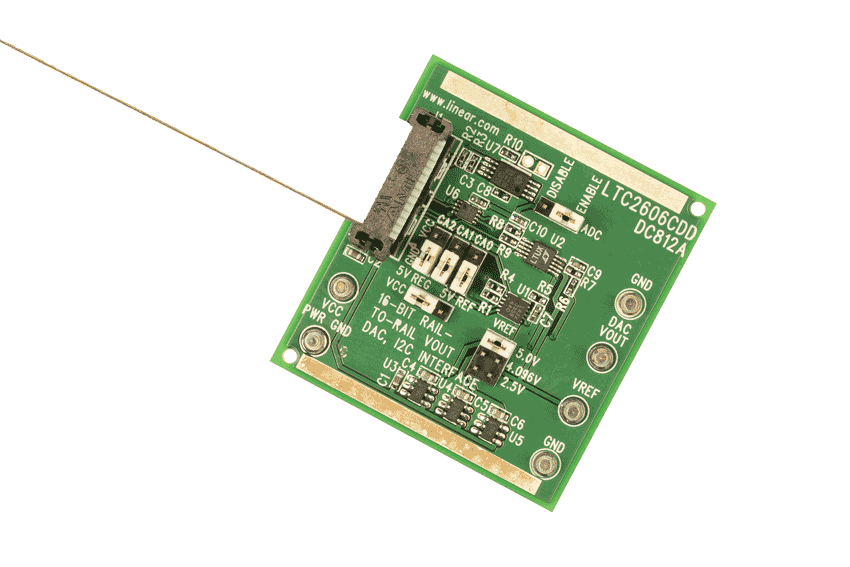

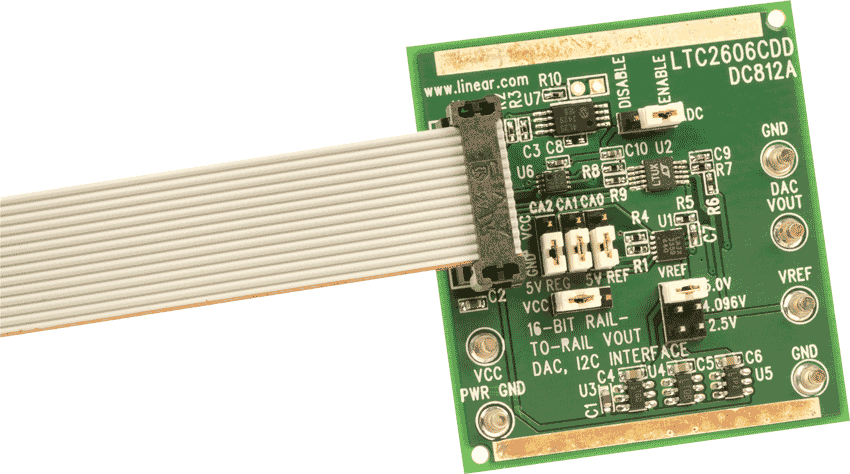

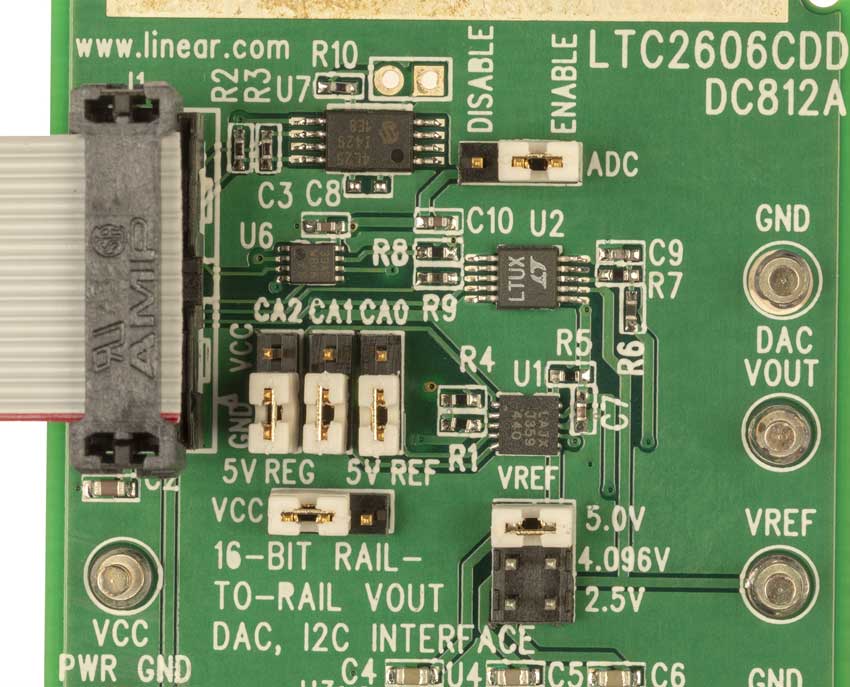

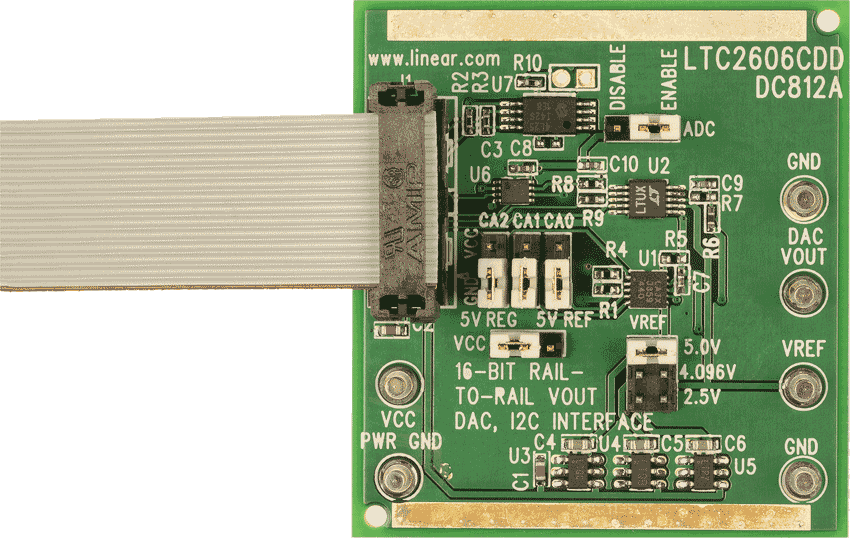

LTC2606 16位、I2C VOUT DAC演示板（需要DC590）

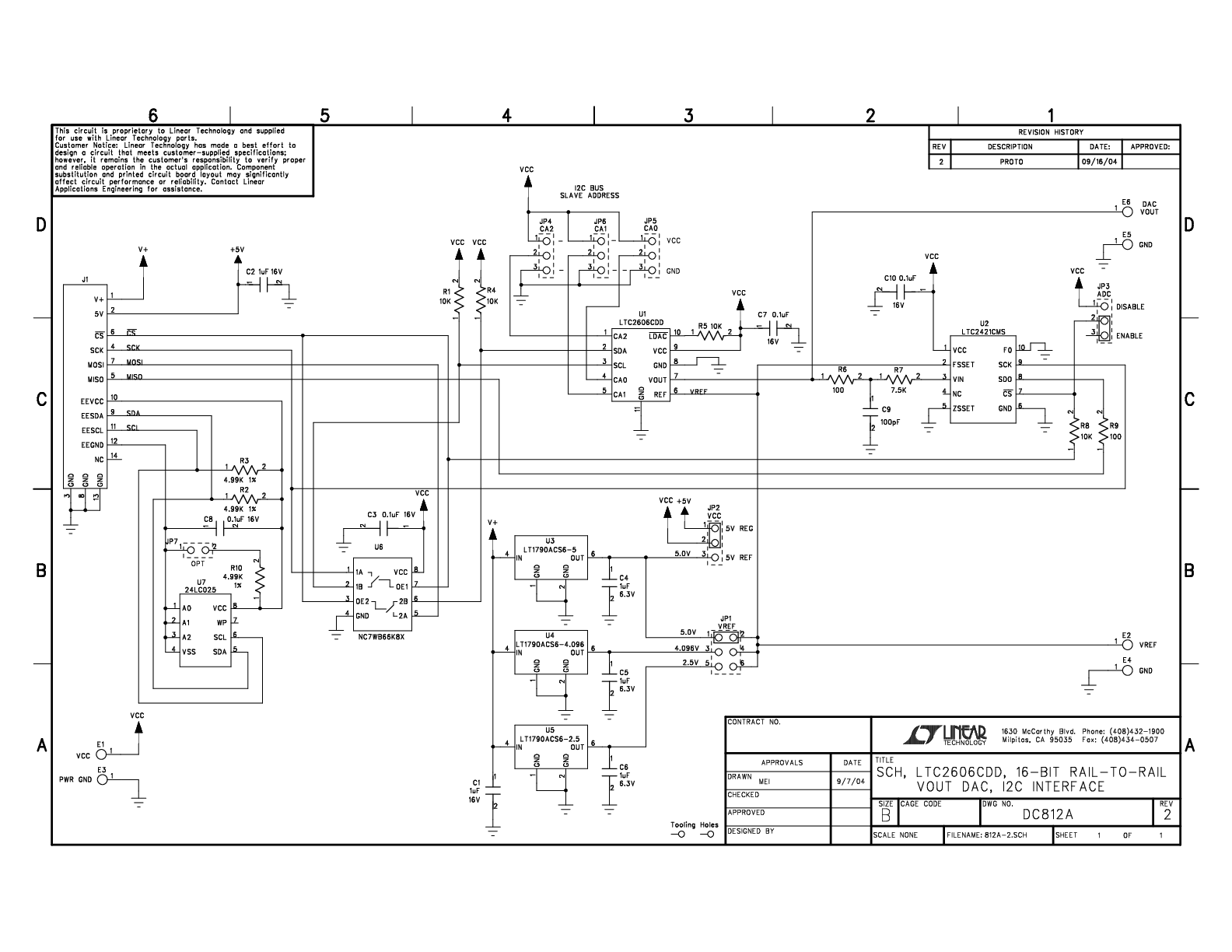

DC812A Demo Board DC812A Demo Board DC812A Demo Board DC812A Demo Board DC812A Demo Board DC812A - Schematic
