Linduino DC2026C
集成隔离USB的Arduino和QuikEval兼容代码开发平台
顶部
概览
产品详情
Linduino One控制器板（通常被称为Linduino或DC2026C）是ADI公司的Arduino兼容系统，用于开发和分配面向凌力尔特集成电路的固件库和示例代码。该代码可以高度移植到其他微控制器平台，并使用尽可能少的特定处理器功能和C语言编写。LTSketchbook指用于保存草图的整个代码基，以便使用Linduino与ADI公司集成电路通信。该电路板允许您使用特定IC的标准演示板直接测试该代码。
Linduino One板与使用Atmel ATMEGA328处理器的Arduino Uno兼容。此板具有14引脚“QuikEval”连接器，可插入近100个子板中且适用于各种ADI器件，包括模数转换器、数模转换器、高压电源监视器、温度测量器件、RF频率合成器、电池堆栈监控器等。
LTM2884 USB隔离器断开与PC的接地连接，允许项目以与控制它的计算机不同的地电位运行。如有任何疑问，请联系linduino@analog.com或查看我们的中文技术论坛论坛。有关常见问题解答列表，请访问我们的常见问题解答。
Linduino板附带固件，使其可与QuikEval程序通信并提供用于兼容演示板的所有GUI。安装QuikEval还是为Linduino One板安装正确的USB驱动程序的推荐方法。要修改此代码并将程序加载到Linduino中，请下载Arduino IDE LTSketchbook。
文档
-

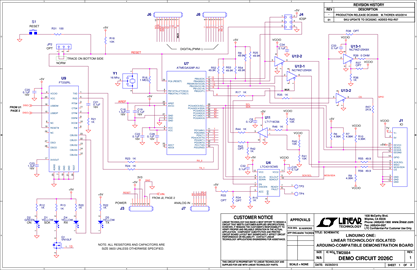

DC2026C - Schematic2015/6/16PDF64K
-
DC2026C Demo Manual2016/3/29PDF982K
-
DC2026C - Design Files2015/6/16ZIP1M
