ADRF6655
过期宽带上/下变频混频器,集成小数N分频PLL和VCO
- 产品模型
- 1
产品详情
- 集成小数N分频PLL的宽带有源混频器
- RF输入频率范围:100 MHz至2500 MHz
- 内部LO频率范围:1050 MHz至2300 MHz
- 灵活的IF输出接口
- 输入P1dB:12 dBm
- 输入IP3:29 dBm
- 噪声系数(单边带):12 dB
- 电压转换增益:6 dB
- 200 Ω输出匹配阻抗
- 通过SPI串行接口进行PLL编程

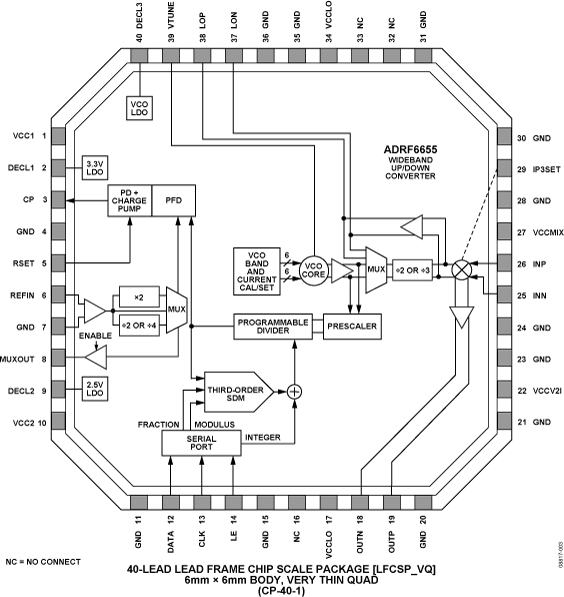

- 40引脚、6 mm × 6 mm LFCSP封装

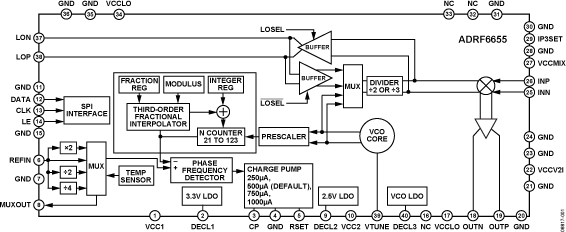

ADRF6655是一款高动态范围有源混频器,集成PLL和VCO。频率合成器利用可编程整数N分频/小数N分频PLL产生本振输入,供给混频器。PLL基准输入标称值为20 MHz。基准输入可以进行分频或倍频,然后施加于PLL鉴相器。PLL支持10 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵,其输出在片外环路滤波器中进行积分。然后,环路滤波器输出施加于一个集成式VCO。VCO输出(2 × fLO)再施加于一个本振(LO)分频器和一个可编程PLL分频器。
可编程分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。
该宽带有源混频器采用一个偏置调整电路,允许通过提高电源电流来增强IP3性能。在典型条件下,该混频器的输入IP3超过25 dBm,单边带噪声系数(NF)为12 dB。电源电流增大约20 mA时,IIP3可提升至约29 dBm。采用200 Ω差分IF输出阻抗时,典型电压转换增益为6 dB。IF输出可以外部匹配,以支持有限频率范围内的上变频。
ADRF6655采用先进的硅-锗BiCMOS工艺制造,提供40引脚、裸露焊盘、无铅、6 mm × 6 mm LFCSP封装,额定温度范围为−40°C至+85°C。
参考资料
数据手册 1
技术文章 1
评估设计文件 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADRF6655ACPZ-R7 | 40-Lead LFCSP (6mm x 6mm w/ EP) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
未找到匹配项目 | ||
9月 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea. |
||
ADRF6655ACPZ-R7 | 最后购买期限 | |
4月 20, 2020 - 20_0020 Obsolescence of Select Material Numbers |
||
ADRF6655ACPZ-R7 | 最后购买期限 |
