ADF7242

不推荐用于新设计

低功耗IEEE 802.15.4/专有GFSK/FSK零中频2.4 GHZ收发器IC

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

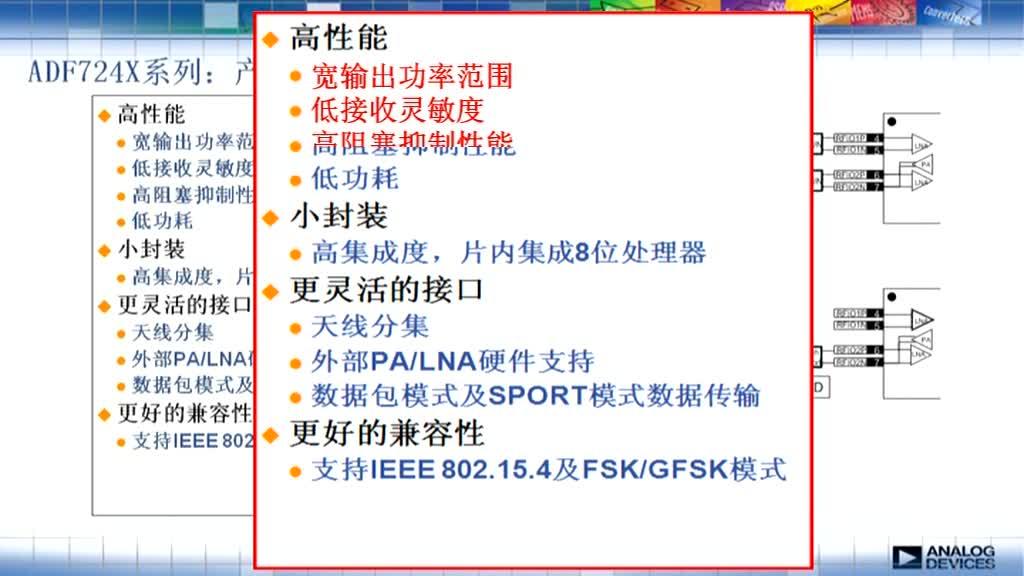

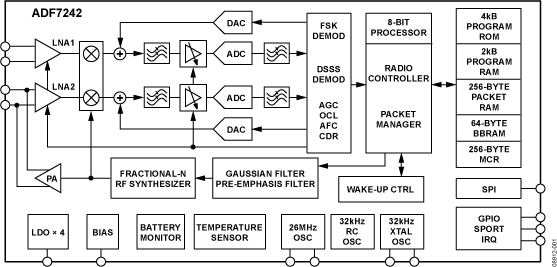

产品详情

频率范围（全球ISM频段）
2400 MHz至2483.5 MHz
可编程数据速率和调制
兼容IEEE 802.15.4-2006 (250 kbps)
GFSK/FSK/GMSK/MSK调制
数据速率：50 kbps至2000 kbps
低功耗
接收模式：19 mA（典型值）
发射模式：21.5 mA（典型值，PO = 3 dBm）
32 kHz晶振唤醒模式：1.7 μA

高灵敏度(IEEE 802.15.4-2006)
-95 dBm (250 kbps)
−96 dBm（62.5 kbps，GFSK）
−93 dBm（500 kbps，GFSK）
−90 dBm（1 Mbps，GFSK）
−87.5 dBm（2 Mbps，GFSK）
可编程输出功率
-20 dBm至+4.8 dBm，步进为2 dB
欲了解更多特性，请参考数据手册

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

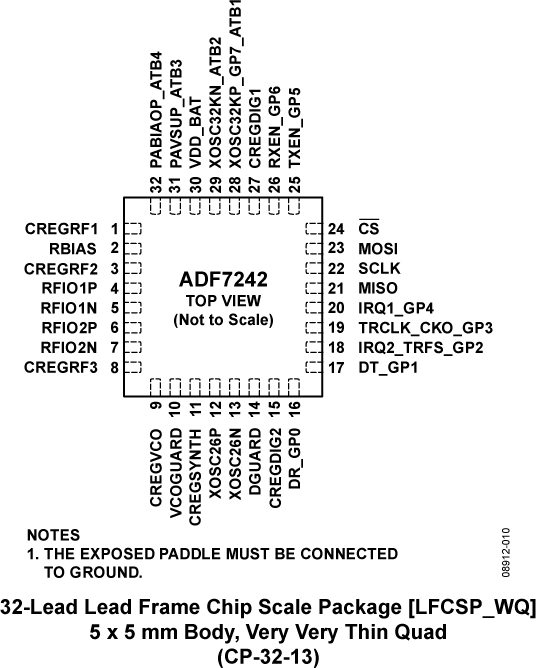

ADF7242BCPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
