ADF4401A

推荐新设计使用

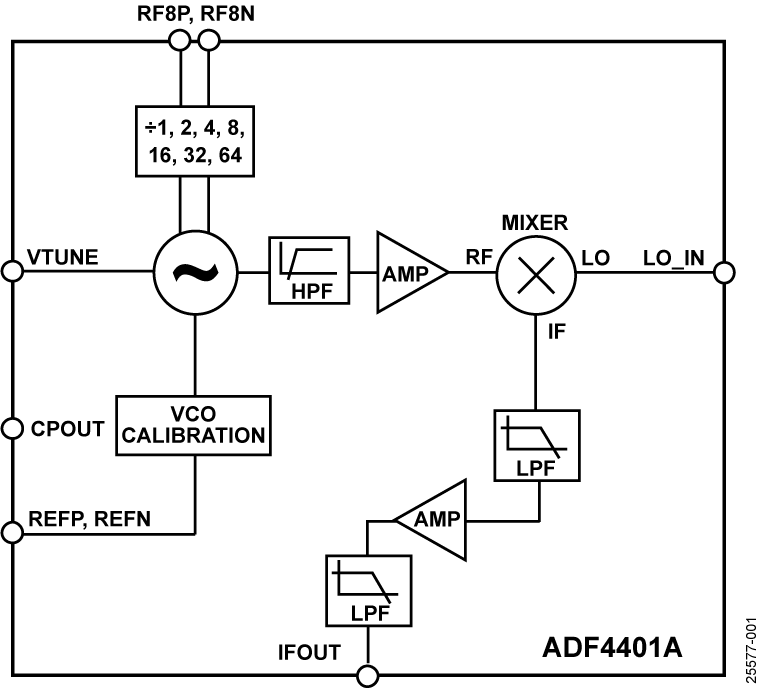

转换环路、PLL、VCO 模块

数据手册 (Rev. 0)

产品模型: 1

Viewing:

产品详情

RF 输出频率范围：62.5 MHz 至 8000 MHz
8 GHz 输出时，RMS 抖动为 9 fs
6 GHz RF 输出时，输出功率为 17 dBm IF
90 dBc LO_IN 至 RF 输出
90 dBc 无杂散动态范围
低相位噪声、压控振荡器

可编程的 1、2、4、8、16、32 或 64 分频输出
3.3 V 模拟、数字和混频器电源
5 V 放大器和 VCO 电源
RF 输出静音功能

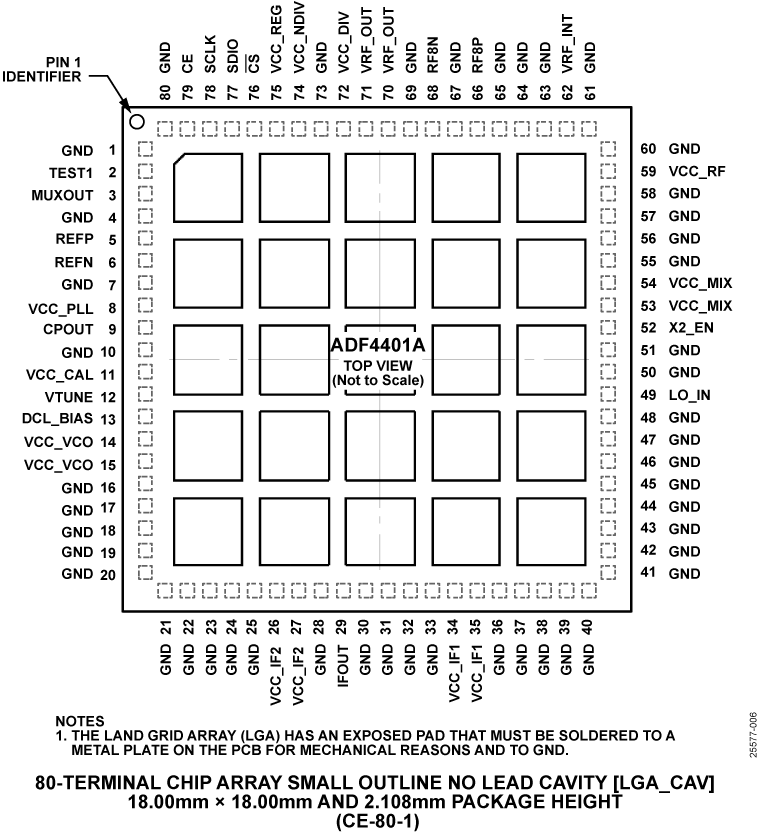

18.00 mm × 18.00 mm、80 端子 LGA_CAV
在ADIsimPLL 设计工具中提供支持

产品模型: 1

参考资料

数据手册 1

ADF4401A: Translation Loop, PLL, VCO Module Data Sheet (Rev.0) 12/22/2020

用户手册 1

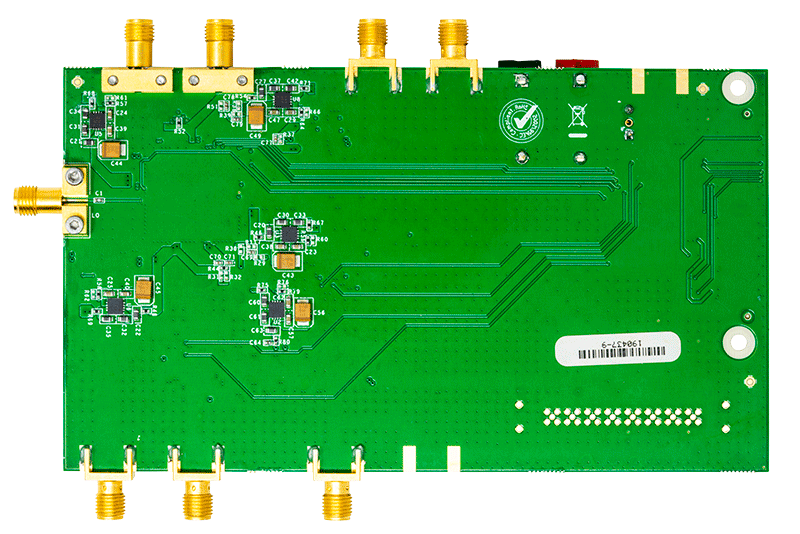

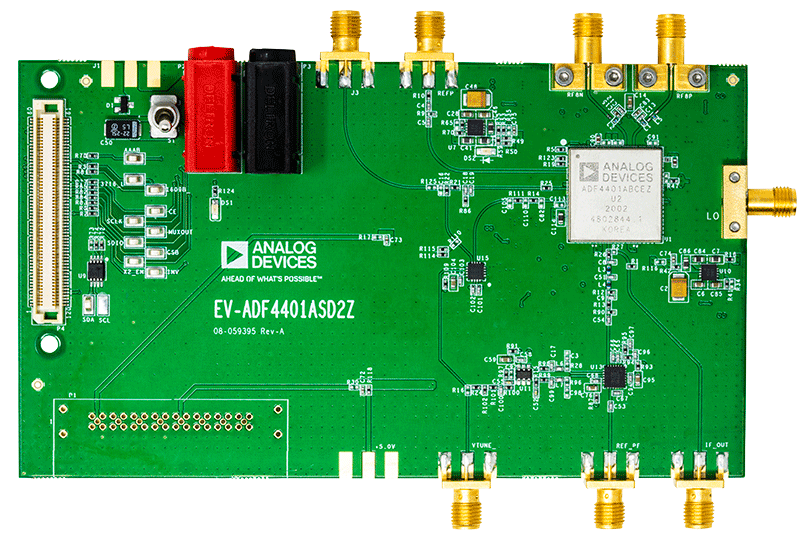

UG-1922: Evaluating the ADF4401A Translation Loop, PLL, VCO Module (Rev.0) 12/22/2020

技术文章 3

误差矢量幅度(EVM)测量如何提高系统级性能 04/01/2021

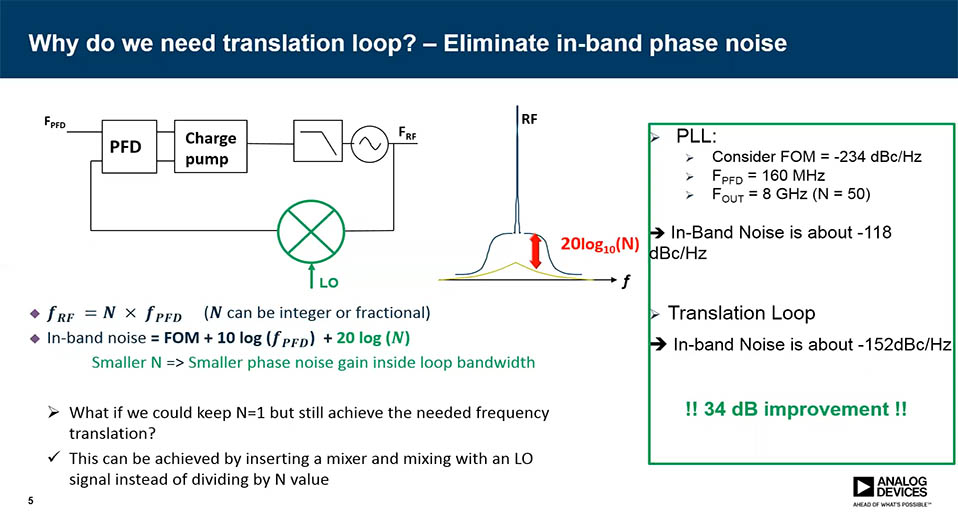

为何完全集成式转换环路器件可实现出色的相位噪声性能 04/01/2021

Low Phase Noise DAC-Based Frequency Synthesis for Fast Hopping Wideband Microwave Applications 07/01/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADF4401ABCEZ	80-Terminal LGA_CAV (18mm x 18mm x 2.108 m)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册
