AD8361
量产LF至2.5 GHz TruPwr™检波器
- 产品模型
- 4
产品详情
- 经过校准的均方根响应
- 出色的温度稳定性
- 输入范围最高达30 dB (2.5 GHz)
- 最大输入：700 mV rms、10 dBm（50 Ω电阻）
- ±0.25 dB线性响应(至2.5 GHz)
- 单电源供电：2.7 V至5.5 V
- 低功耗：3.3 mW (3 V)
- 快速关断模式：1 µA以下

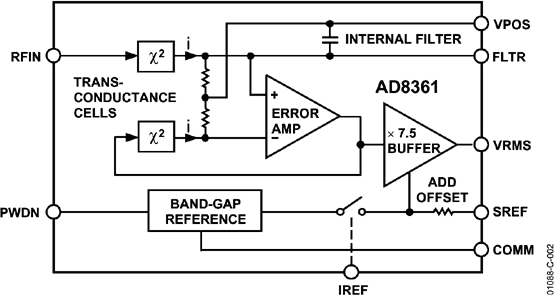

AD8361是一款均值响应功率检波器，适用于最高2.5 GHz的高频接收机和发射机信号链。 该器件使用非常简单， 在大部分应用中仅需2.7 V至5.5 V的单电源、电源去耦电容和输入耦合电容即可工作。 输出为线性响应直流电压，转换增益为7.5 V/V均方根值。 可添加一个外部滤波器电容，提升平均时间常数。
AD8361主要用于简单和复合波形的真功率测量， 特别适合测量高波峰因素（高峰值-均方根比）信号，比如CDMA和W-CDMA。 AD8361具有三种工作模式，支持多种模数转换器要求：
- 基准电压源接地模式，源为零。
- 内部基准电压源模式，可将输出偏置为地电平以上350 mV。
- 提供基准电压源模式，可将输出偏置为VS/7.5。

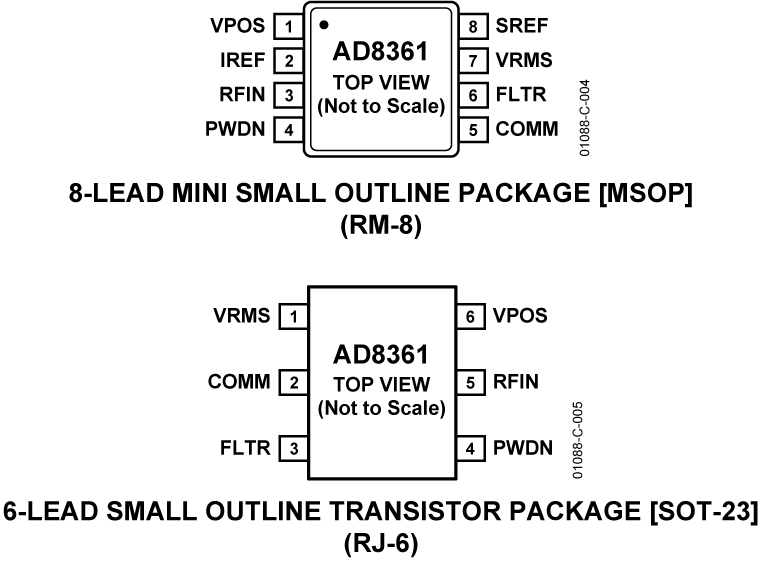

AD8361工作温度范围为−40°C至+85°C，采用8引脚MSOP和6引脚SOT-23封装。 采用专有的高fT硅双极性工艺制造。
参考资料
数据手册 1
应用笔记 2
技术文章 5
评估设计文件 2
教程 1
模拟对话 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD8361ARMZ | 8-Lead MSOP | ||
| AD8361ARMZ-REEL | 8-Lead MSOP | ||
| AD8361ARMZ-REEL7 | 8-Lead MSOP | ||
| AD8361ARTZ-RL7 | 6-Lead SOT-23 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
3月 22, 2021 - 21_0001 Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP |
||
| AD8361ARMZ | 量产 | |
| AD8361ARMZ-REEL | 量产 | |
| AD8361ARMZ-REEL7 | 量产 | |
|
1月 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices |
||
| AD8361ARMZ | 量产 | |
| AD8361ARMZ-REEL | 量产 | |
| AD8361ARMZ-REEL7 | 量产 | |
|
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products |
||
| AD8361ARMZ | 量产 | |
| AD8361ARMZ-REEL | 量产 | |
| AD8361ARMZ-REEL7 | 量产 | |
|
9月 9, 2009 - 07_0083 Polyimide Change |
||
| AD8361ARMZ | 量产 | |
| AD8361ARMZ-REEL | 量产 | |
| AD8361ARMZ-REEL7 | 量产 | |
| AD8361ARTZ-RL7 | 量产 | |
|
2月 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products |
||
| AD8361ARTZ-RL7 | 量产 | |
这是最新版本的数据手册
