RH5596S

推荐新设计使用

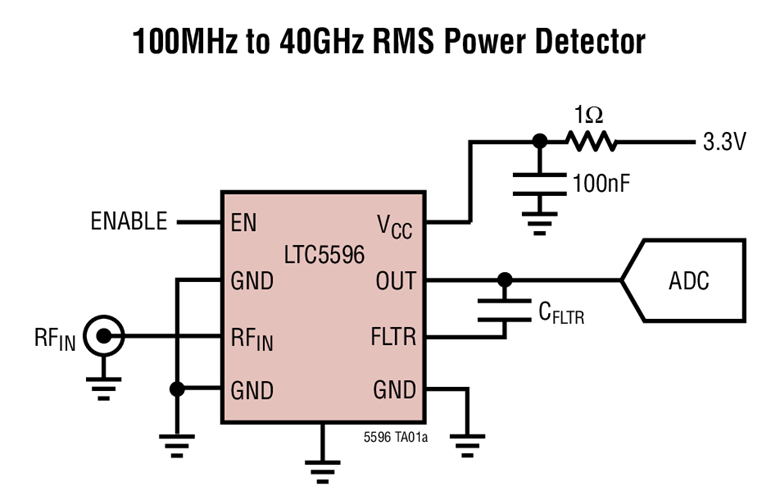

具有 35 dB 动态范围的 100MHz 至 40GHz 线性分贝 RMS 功率检测器

数据手册 (Rev. A)

产品模型: 3

Viewing:

产品详情

超宽匹配输入频率范围：100MHz 至 40GHz
32 dB 线性动态范围（< ±1dB 误差）
29mV/dB 对数斜率
在 200MHz 至 30GHz 范围内具有 ±1dB 的平坦响应
对高波峰因数（高达 12 dB）调制波形进行精确的 RMS 功率测量
低功耗关断模式
低电源电流：3.3V 时为 30mA（典型值）

商业空间特性

支持航空航天应用
合规证书
晶圆扩散批次具有可追溯性
老化测试、耐久试验和德尔塔分析
辐射批次验收测试 (RLAT)
- 总电离辐射剂量 (TID)
辐射基准
- 有效线性能量转移 (LET) 不会发生单事件闭锁 SEL：≤ 80 MeV-cm²/mg

参考资料

数据手册 1

RH5596S-CSH: 100 MHz to 40 GHz Linear-in-dB RMS Power Detector with 35 dB Dynamic Range Data Sheet (Rev.A) 02/09/2023
- RH5596S-CSL Data Sheet (Rev.0)
- RH5596S Die Data Sheet (Rev.B)

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
RH5596DICE	CHIPS OR DIE	Material Declaration Reliablity Data	Ultra Librarian SamacSys

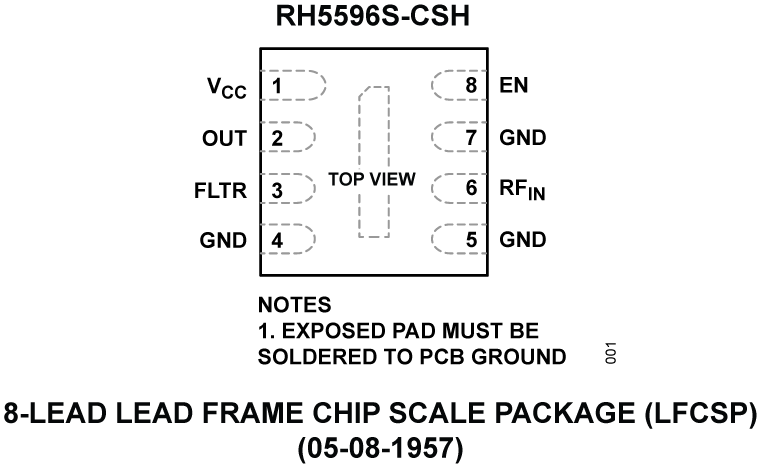

RH5596HDC#PBF-CSH	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

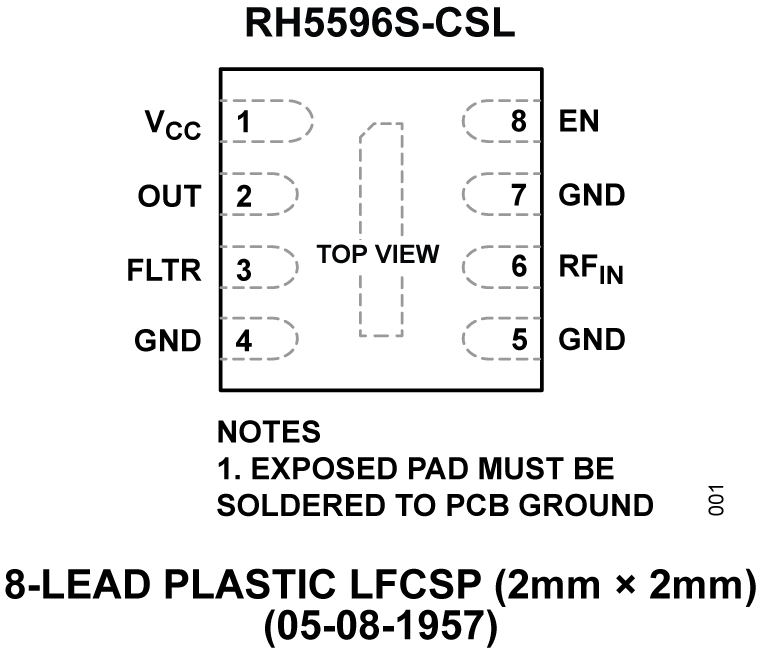

RH5596HDC#PBF-CSL	8-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
8月 30, 2022 - 22_0196 Test Site Transfer of RH, SMD, Class-S, Special Flow, MIL-STD-883 Products from Analog Devices Milpitas to ADGT
		PCN22_0196_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Test Correlation Report Test Correlation Report Test Correlation Report Other
RH5596HDC#PBF-CSH	量产

这是最新版本的数据手册

评估套件

LTC5596演示板 | 100MHz至40GHz RMS功率检波器

立即购买更多内容

产品详情

演示电路2158A内含一款高精度RMS功率检波器，内置LTC5596 IC。该器件是一款宽动态范围RMS RF功率检波器，工作频率范围为100MHz至40GHz。根据频率不同，输入动态范围最高可达35dB，且具有1dB精度。检波器输出电压斜率通常为29mV/dB。DC2158A演示电路使用2.9mm SMK边缘安装型连接器针对高达40GHz的宽工作频率范围进行了优化。LTC5596的输入阻抗内部匹配至50Ω。它适合高达12dB峰均比的高波峰因数波形的RMS测量。如果将RF_IN引脚上的直流电压保持低于1.0V，则无需外部耦合电容。更多信息请联系应用支持。

资料

DC2158A - Schematic
2016/9/15

DC2158A - Design Files
2016/9/15

DC2158A - Demo Manual
2016/11/29

LTC5596 Linduino Shield 100 MHz 至 40 GHz RMS 功率检波器

立即购买更多内容

产品详情

演示电路DC2870A是一款用于均方功率检波器LTC5596的Linduino^®扩展板。此扩展板旨在使用Arduino/Linduino兼容平台和此处可供下载的软件快速评估RMS RF功率测量。使用USB电缆连接到PC时，可使用图形用户界面监控精确的功率水平。

LTC5596是一款宽动态范围线性dB均方RF功率检波器，工作频率范围为100MHz至40GHz。Linduino (DC2026C)平台以4.9mV/LSB分辨率提供10位ADC，具有5V默认基准电压。根据频率不同，输入动态范围最高可达35dB，且具有1dB精度。检波器输出斜率通常为6 LSB/dB。DC2870A演示电路使用2.9mm SMK边缘安装型连接器针对高达40GHz的宽工作频率信号进行了优化。输入阻抗内部匹配至50Ω。它适合高达12dB峰均的高波峰因数波形的RMS测量。如果将RF_IN引脚上的直流电压保持低于1.0V，则无需外部耦合电容。板载3.3V稳压器通过跳线JP1向此扩展板供电。更多信息请联系应用支持。

提供此电路板的设计文件。

资料

DC2870A - Design Files
2019/4/9

DC2870A - Schematic
2019/4/8

DC2870A Demo Manual (Rev.0)
2018/10/8
