LTM8078

新規設計に推奨

デュアル1.4A、シングル2.8A降圧Silent Switcher®（サイレント・スイッチャ） μモジュール・レギュレータ

データシート (Rev. B)
製品モデル
4
1Ku当たりの価格
最低価格：$7.68
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 2つのフル機能降圧スイッチング電源
  • 低ノイズSilent Switcher®アーキテクチャ
  • CISPR22クラスB準拠
  • 広い入力電圧範囲：3V～40V
  • 広い出力電圧範囲：0.8V～10V
  • 多相並列動作で電流増加
  • 選択可能なスイッチング周波数：300kHz～3MHz
  • 小型パッケージ（6.25mm × 6.25mm × 2.22mm）表面実装BGA
  • チャンネルごとの連続出力電流：1.4A（24VIN、3.3VOUT、TA = 80°C）
LTM8078
デュアル1.4A、シングル2.8A降圧Silent Switcher®（サイレント・スイッチャ） μモジュール・レギュレータ

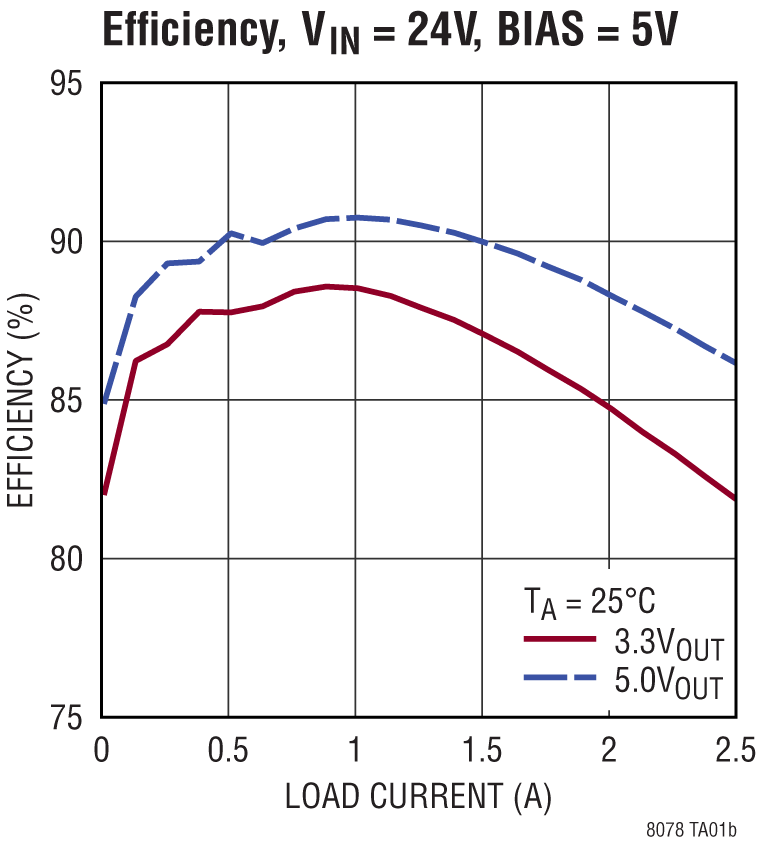

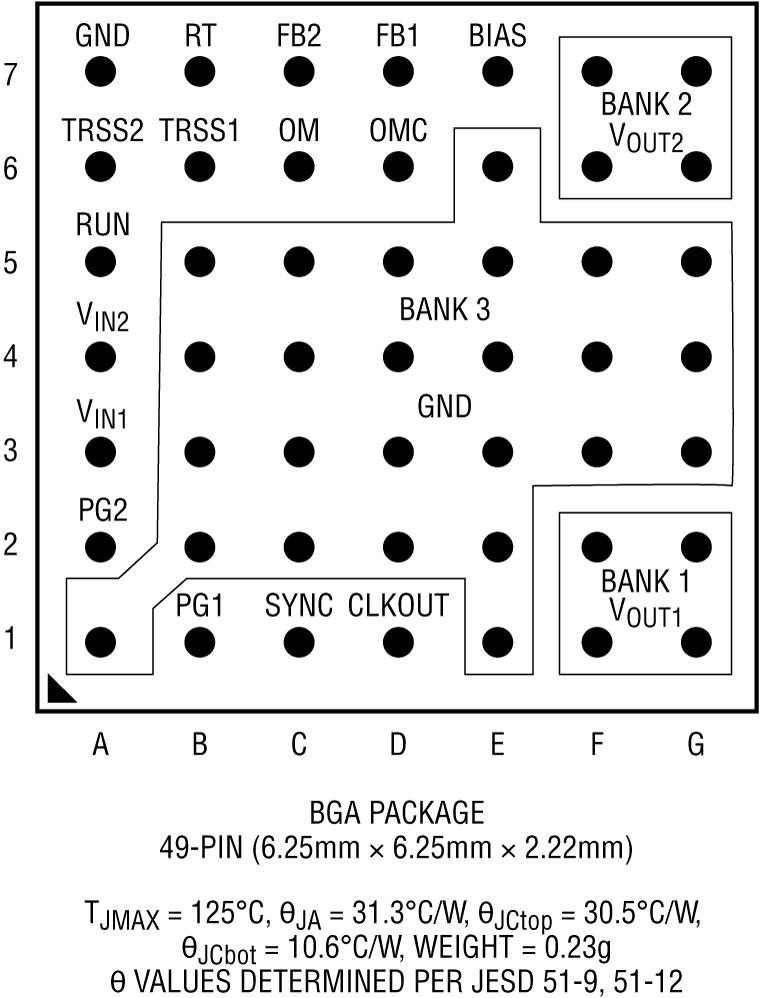

LTM8078 Application Circuit LTM8078 Pin Configuration LTM8078 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 2

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTM8078

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-JUPITER-EBZ

Software-Defined Radio

今すぐ購入 詳細を表示

機能と利点

  • RF/SDR
    • ADRV9002 transceiver
    • 2 x receiver, 2 x transmitter
    • LO frequency range 30 MHz to 6 GHz
    • 12 kHz to 40 MHz frequency bandwidth
    • Sampling rate 12 kSPS to 61.44 MSPS
  • External Device Clock Input
  • External MCS Input
  • RF Front-end
  • Processing System
    • Zynq UltraScale+ MPSoC XCZU3EG
      • ARM Cortex-A53 1.5 GHz
      • ARM Cortex-R5 500 MHz
      • Mali-400 MP2 graphic processor
      • Programmable logic 154 k
    • DDR4 – 2 GB (x32)
    • Boot source
      • SD card 3.0
      • Flash memory 128 MB
    • User Interfaces
      • USB 3.1 Gen 1 – Type C
        • Upstream Facing Port (UFP)
        • Downstream Facing Port (DFP)
        • USB 2.0 compatible
    • Ethernet 1000BASE-T RGMII
    • Display Port v1.2 (2 lanes, 5.4 Gbps)
    • SATA 3
    • USB (micro) debug interface
    • 16 GPIOs (3V3 LVCMOS)
  • Power Sources
    • USB Type-C (power only)
      • Power Sink 5V, 9V/3A
    • USB Type-C (data)
      • Power Sink 5V/3A
      • Power Source 5V/0.9 A
    • 802.3at POE compliant, 25.5 W Type2 (POE+)

製品詳細

The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

APPLICATIONS

  • Aerospace and Defense
  • Communications
  • Advanced Education

eval board
schematic 5

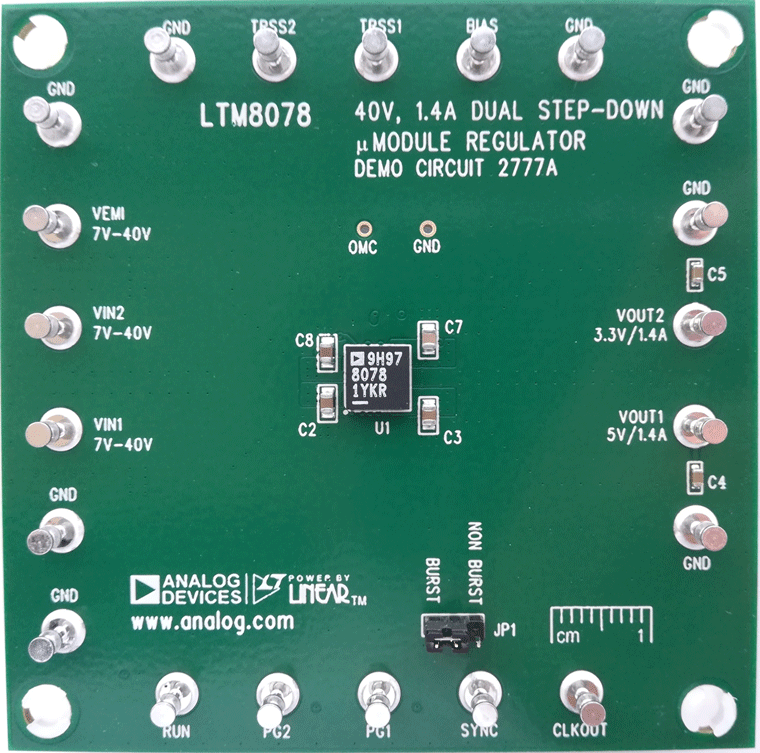

DC2777A

LTM8078デモ用ボード | 40V、1.4Aデュアル降圧μModuleレギュレータ

今すぐ購入 詳細を表示

機能と利点

デモ回路2777Aは、LTM8078 μModuleレギュレータを搭載したデュアル降圧DC/DCスイッチング・コンバータです。デモ用ボードは、7V〜40Vの入力から、5V/1.4Aおよび3.3V/1.4Aのデュアル出力を供給するよう設計されています。Silent Switcher®アーキテクチャにより、3MHzまでの周波数で高い効率を実現しながら、EMIを最小限に抑えます。動作モード（バースト・モード®動作または不連続モード／SYNC）はジャンパで設定できます。バースト・モード動作は、軽負荷状態での効率を改善します。

LTM8078は、電流モード制御方式を採用した固定周波数PWMレギュレータです。スイッチング周波数は、RTピンとグラウンドの間に適切な抵抗（R11）を配置することで設定されます。RUNピン（RUN端子）を使用すると、LTM8078をマイクロパワー・シャットダウン・モードに設定できます。出力トラッキングおよびソフト・スタート・ピン（TRSS1/TRSS2）を使用すると、スタートアップ時に出力電圧上昇率／下降率を制御できます。各チャンネル（PG1またはPG2端子）のパワー・グッド出力は、そのチャンネルの出力電圧が±7.5%のレギュレーション・ウィンドウから外れている場合、低くなります。

LTM8078データシートには、動作および用途の詳細が記載されています。このデータシートは、このデモ・マニュアルと併せて参照してください。

製品詳細

eval board
schematic 6
schematic 7
schematic 8
AD-FMCXMWBR1-EBZ

FMC X-Microwave対応のレベル変換器および電源キット

今すぐ購入 詳細を表示

機能と利点

  • FMC対応のフォーム・ファクタ
  • FMCコネクタから給電、外部電源も使用可能
  • レベル変換と各種電源電圧を提供
  • RaspberryPi X-MWコントローラに適合

製品詳細

AD-FMCXMWBR1-EBZは、FMC対応のフォーム・ファクタを備えたレベル変換器および電源ボードです。FMCコネクタから給電され、外部電源を追加することができるため、大きい負荷電流が必要なアプリケーションにも適しています。この場合は、外部電源が優先されます。

AD-FMCXMWBR1-EBZによって、コントローラ／FPGAデバイスとX-MWブロックとの間に、レベル変換を行った複数のデジタル・コミュニケーション・パスが可能となります。モジュールは、高い電流出力能力を持つ複数の電源電圧を提供します。それらを使用して、プロトタイプ設計内のX-MWブロックやその他のICにバイアスをかけることができます。

アプリケーション

  • RFおよびマイクロ波の設計
  • 電圧レベル変換
  • 汎用ソフトウェア無線
  • レーダー・システム
  • ポイントtoポイント通信システム
  • 多重入力／多重出力（MIMO）無線
  • ATE（自動試験装置）
AD-JUPITER-EBZ
Software-Defined Radio
AD-JUPITER-EBZ Board Photo Angle View AD-JUPITER-EBZ Board Photo Top View AD-JUPITER-EBZ Board Photo Back View AD-JUPITER-EBZ Block Diagram
DC2777A
LTM8078デモ用ボード | 40V、1.4Aデュアル降圧μModuleレギュレータ
DC2777A Image
AD-FMCXMWBR1-EBZ
FMC X-Microwave対応のレベル変換器および電源キット
AD-FMCXMWBR1-EBZ FMC X-Microwave Protoplate Board AD-FMCXMWBR1-EBZ-KIT

リファレンス・デザイン

Figure 1. CN0585 Simplified Block Diagram
Figure 1. CN0585 Simplified Block Diagram
EVAL-CN0585-FMCZ Angle View
EVAL-CN0585-FMCZ Bottom View
EVAL-CN0585-FMCZ Top View
CN0585 Circuits from the Lab®

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

詳細なリファレンス・デザインを表示

機能と利点

  • 4 Analog Input Channels with Configurable Voltage Ranges
  • 4 Analog Output Channels with Configurable Voltage Ranges
  • 200 ns Latency between ADC Measurement and DAC Settling
  • Analog Front End Interface Connector
  • Modeling and Simulation Compatible with MATLAB and Python
  • FMC Connector Interface to FPGA
CN0585
Quad Channel, Low Latency, Data Acquisition and Signal Generation Module
Figure 1. CN0585 Simplified Block Diagram
EVAL-CN0585-FMCZ Angle View
EVAL-CN0585-FMCZ Bottom View
EVAL-CN0585-FMCZ Top View
