LTC6419

新規設計に推奨

デュアル10GHz GBW、1.1nV/√Hz 差動アンプ/ADCドライバ

データシート
製品モデル
2
1Ku当たりの価格
最低価格：$11.82
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 利得帯域幅積：10GHz
  • SFDR：100MHz、2VP-Pで85dB
  • 入力ノイズ密度：1.1nV/√Hz
  • チャネル・セパレーション：100MHzで95dB
  • 入力範囲にグランドが含まれる
  • 外付け抵抗で利得を設定（最小1V/V）
  • 差動スルーレート：3300V/μs
  • 電源電流（1アンプ当たり）：52mA
  • 電源電圧範囲：2.7V ～5.25V
  • 完全差動入出力
  • 調整可能な出力同相電圧
  • 低消費電力シャットダウン

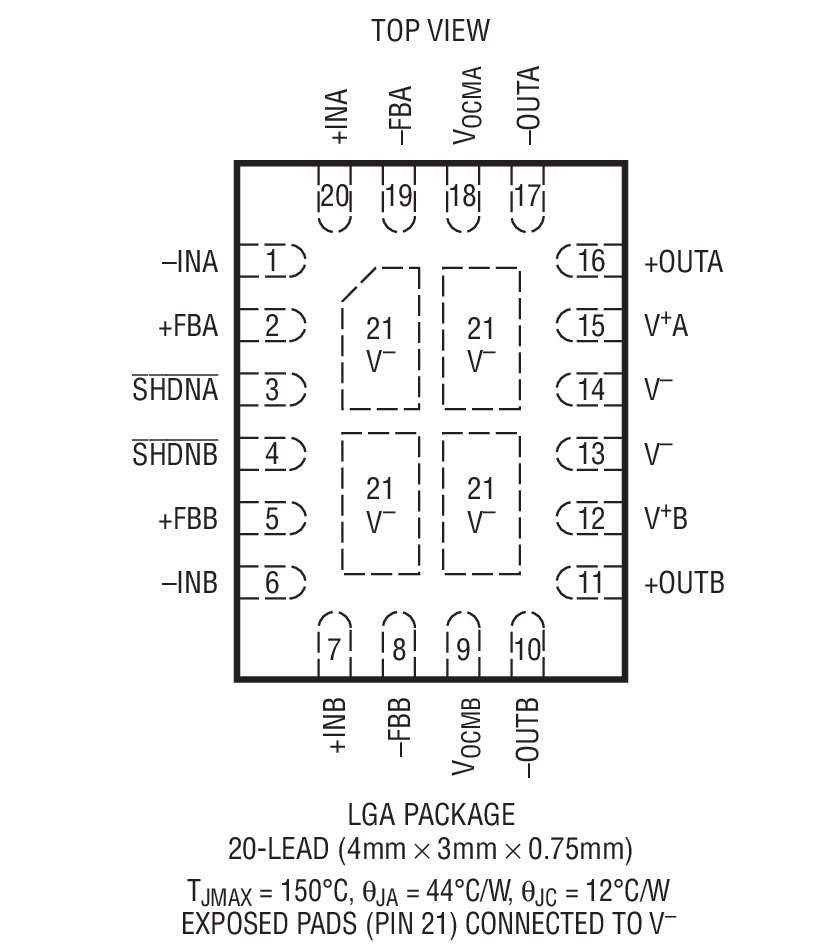

  • 小型20ピン4mm×3mm×0.75mm LGAパッケージ
LTC6419
デュアル10GHz GBW、1.1nV/√Hz 差動アンプ/ADCドライバ

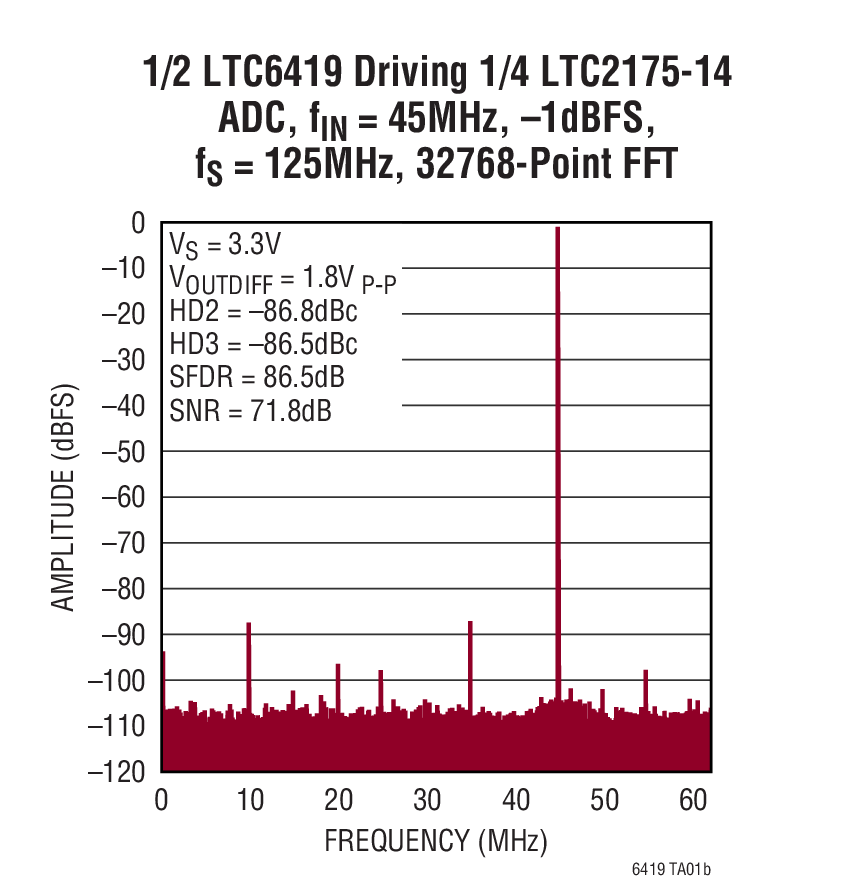

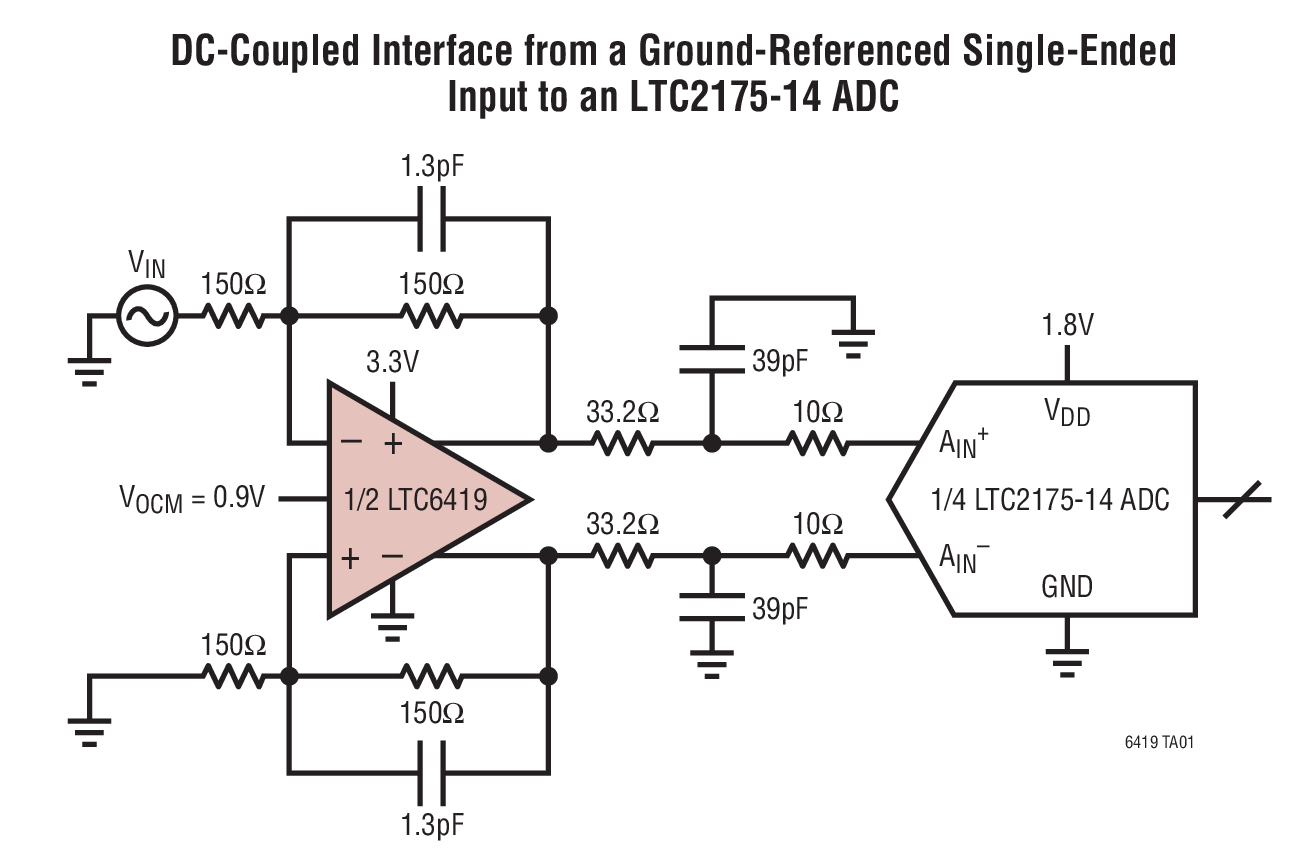

DC-Coupled Interface from a Ground-Referenced Single-Ended Input to an LTC2175-14 ADC 1/2 LTC6419 Driving 1/4 LTC2175-14 ADC, fIN = 45MHz, –1dBFS, fS = 125MHz, 32768-Point FFT Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC2158-14
新規設計には非推奨 デュアル14ビット310Msps ADC
I/Q変調器／復調器 1
LTC5585
製造中 IIP2とDCオフセットを制御する広帯域IQ復調器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC6419

ADI DiffAmpCalc™

ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。

ツールを開く

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

キーサイトGenesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2473A

LTC6419 - Dual Differential Amplifiers / ADC Drivers

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2473A features the LTC6419 Dual Differential Amplifier/ADC Driver. It incorporates a variety of passive components to support configurations for varied applications. These fully-differential amplifiers accept single-ended or differential input with almost no difference in distortion performance.



DC2473A
LTC6419 - Dual Differential Amplifiers / ADC Drivers

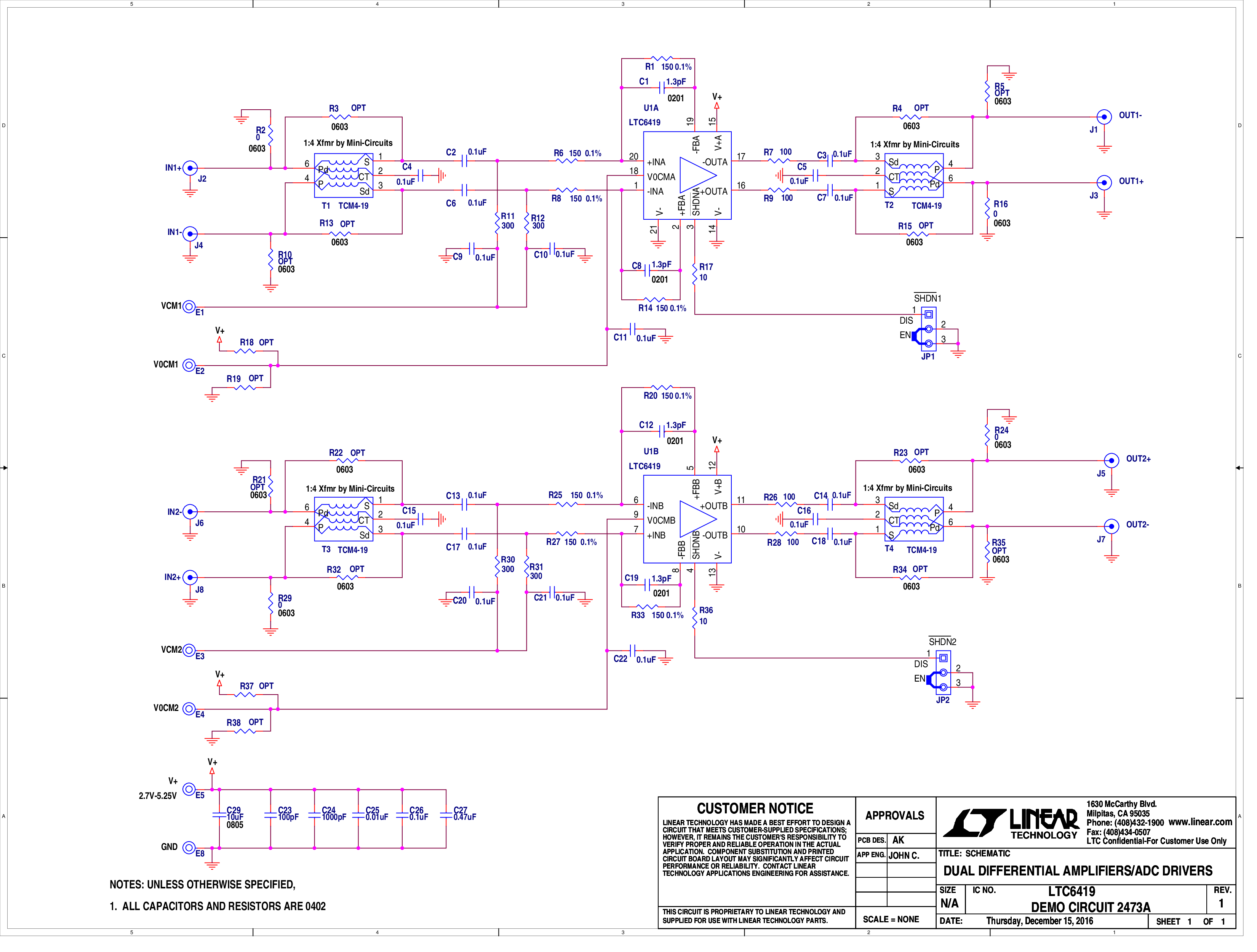

DC2473A - Schematic

最新のディスカッション

LTC6419に関するディスカッションはまだありません。意見を投稿しますか？
