LTC1690

製造中

フェイルセーフ・レシーバ出力差動ドライバ/レシーバ・ペア

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ±15kVのESD（人体モデル）、IEC1000-4-2レベル4（±8kV）接触放電、およびIEC1000-4-2レベル3（±8kV）空中放電で損傷およびラッチアップなし
  • 入力がフロート、短絡、あるいは無信号で終端の場合、レシーバ出力の“H”を保証
  • 低コストの住宅用電話線をドライブ可能
  • ICC = 最大600μA（無負荷時）
  • 単一5V電源
  • -7V～＋12Vの同相範囲により、データ・ライン上のデバイス間で±7Vのグランド電位差を許容
  • パワーアップ/ダウン時にドライバ出力にグリッチがなく、電源投入状態でトランシーバの抜き差し可能
  • パワーオフ時にドライバはハイ・インピーダンス状態を維持
  • バスで32個までのトランシーバを接続可能
  • SN75179およびLTC490とピン・コンパチブル
  • SO、MSOP、およびPDIPパッケージで供給
LTC1690
フェイルセーフ・レシーバ出力差動ドライバ/レシーバ・ペア

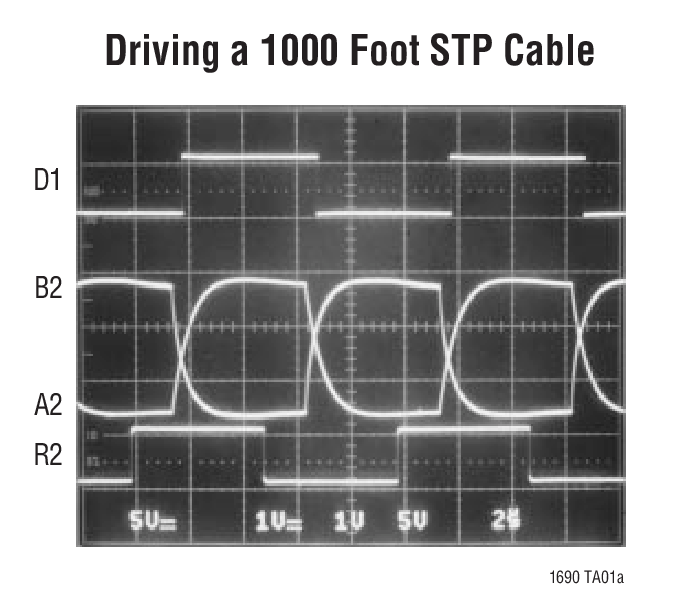

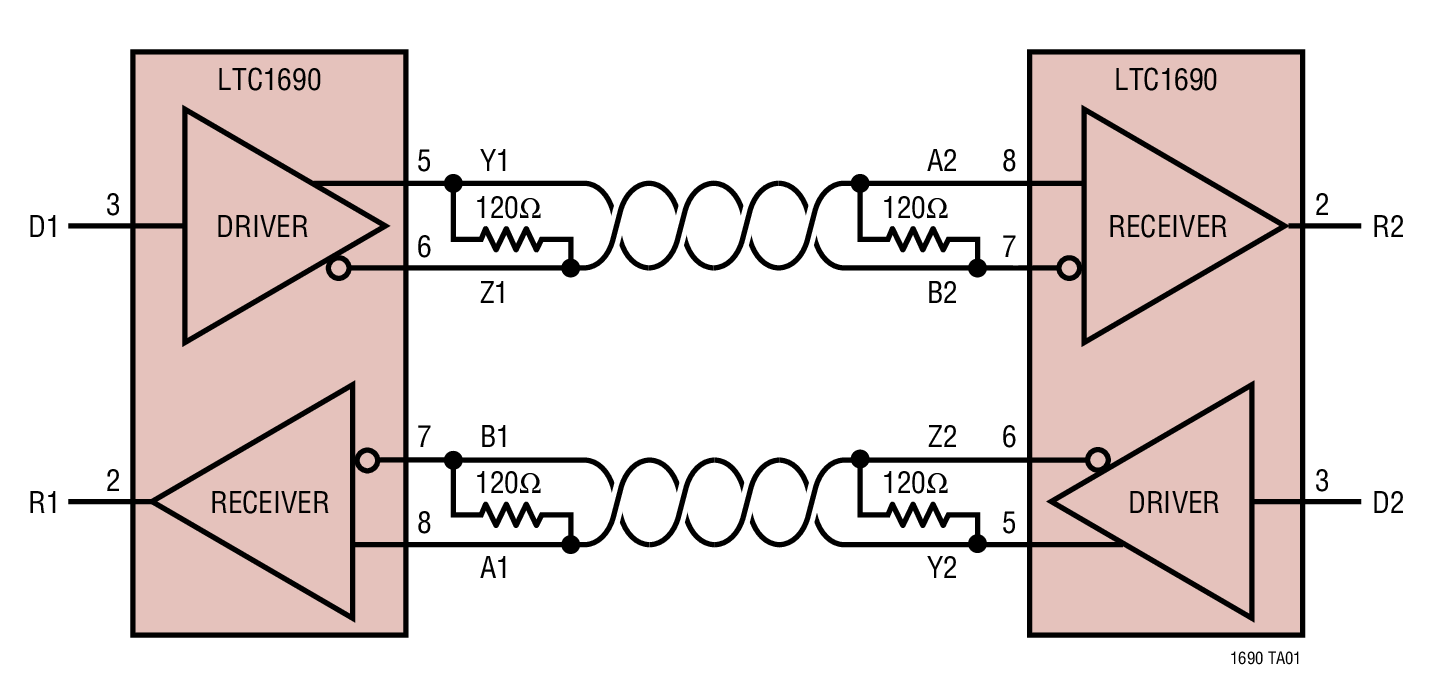

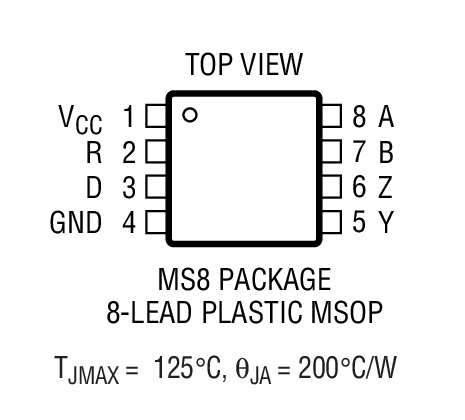

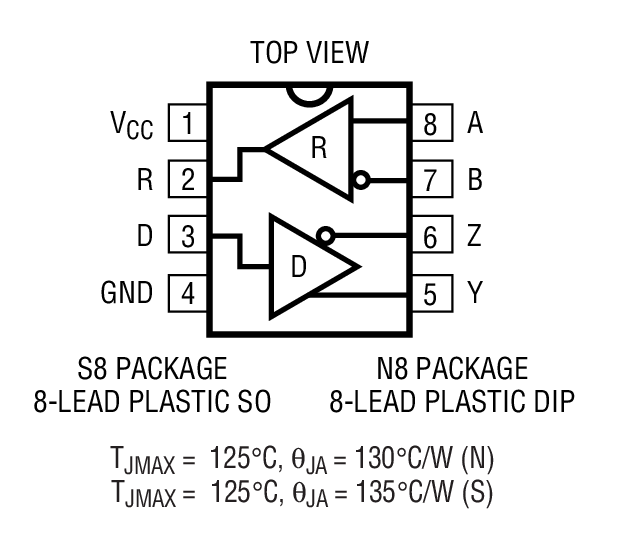

Product Package 1 Product Package 2 Driving a 1000 Foot STP Cable
