LTC1487
LTC1487
製造中低EMI、シャットダウン、高入力インピーダンス、超低消費RS485トランシーバ
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$1.86
Viewing:
製品の詳細

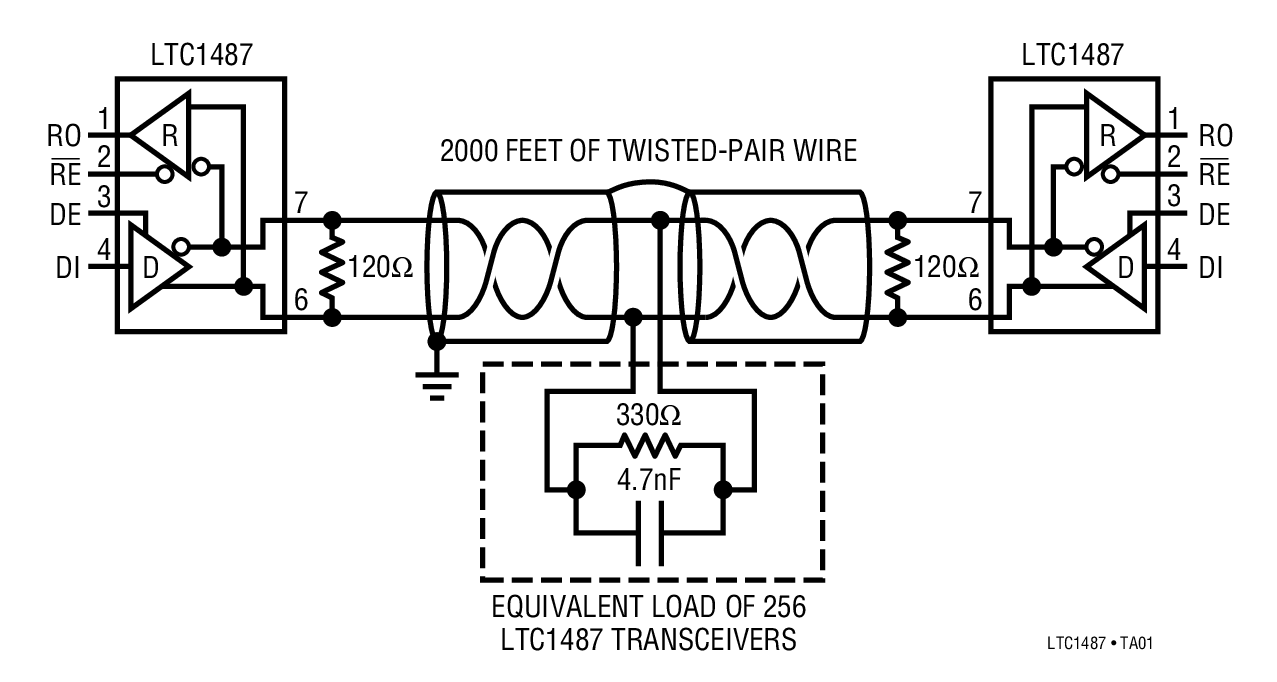

- 高入力インピーダンス：バス上に最大256個のトランシーバを接続可能
- 低消費電流： ICC=120μA（最大）（ドライバ・ディスエーブル時)
- ICC=200μA （最大）（ドライバ・イネーブル、無負荷時）
- シャットダウン時の消費電流： 1μA
- スルーレートを制御可能なドライバにより、EMIを低減
- 単一5V電源
- -7V～+12Vの同相範囲により、データライン上のデバイス間で±7Vのグランド電位差を許容
- サーマル・シャットダウン保護
- 電源投入/切断グリッチのないドライバ出力により、電源投入状態でトランシーバを挿抜可能
- 3ステートまたは電源切断状態で、ドライバは高インピーダンスを維持
- LTC485とピン・コンパチブル

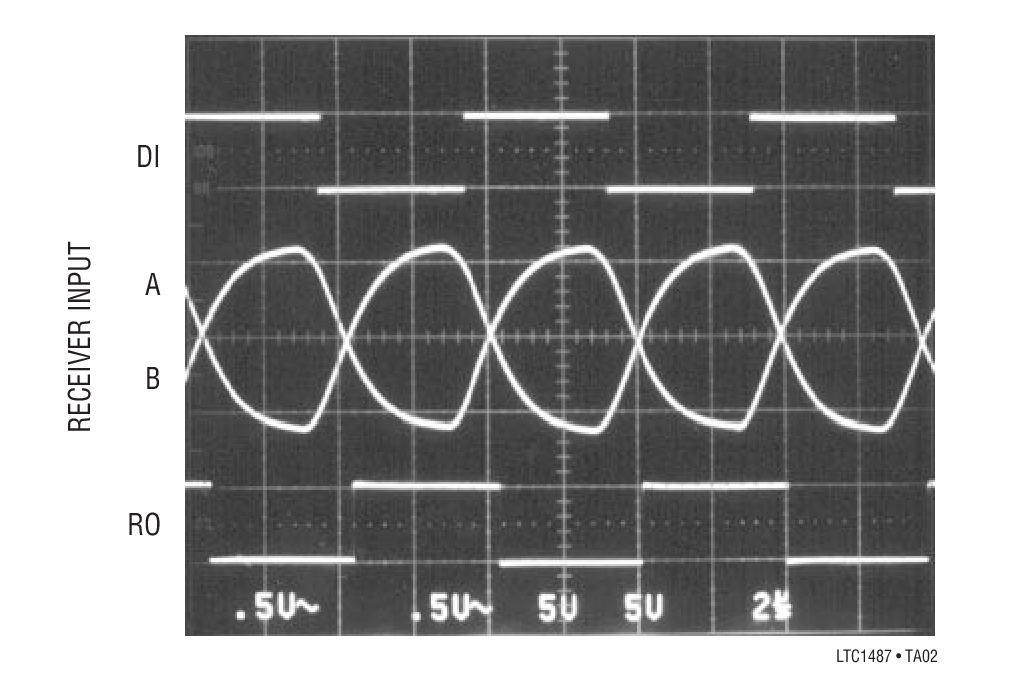

LTC1487は、高インピーダンス入力を備え、1本のバスを最大256個のトランシーバで共有可能にする超低消費電力の差動ライン・トランシーバです。このデバイスはRS485およびRS422の要件を満たしています。 LTC1487は、スルーレートを制御可能な出力ドライバを内蔵しており、RS485ラインから放射されるEMIを低減し、誤終端ラインでの信号忠実度を改善します。 CMOSプロセスを採用しながら過負荷や静電破壊に対する強度を損なうことなく、大幅に消費電力を低減しています。標準消費電流は動作時にわずか80μA 、シャットダウン時には1μAです。
ドライバおよびレシーバは3ステート出力を備えているため、ドライバ出力は同相範囲全域で高インピーダンスを維持します。バス衝突やフォールトによる過度の電力消費を防ぐために、ドライバ出力を強制的に高インピーダンスにするサーマル・シャットダウン回路が内蔵されています。レシーバには、入力がオープンのときに出力状態が“H”になることを保証するフェールセーフ機能があります。 I/Oピンは人体モデルを使用した放電試験で、±10kVを超える複数のESDスパイクに対して保護されています。
LTC1487はコマーシャル温度範囲で完全に規格されており、8ピンDIPおよびSOパッケージで供給されます。
アプリケーション
- バッテリ駆動RS485/RS422アプリケーション
- 低消費電力RS485/RS422トランシーバ
- レベル変換器
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
ビデオ 3
製品セレクタ・カード 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

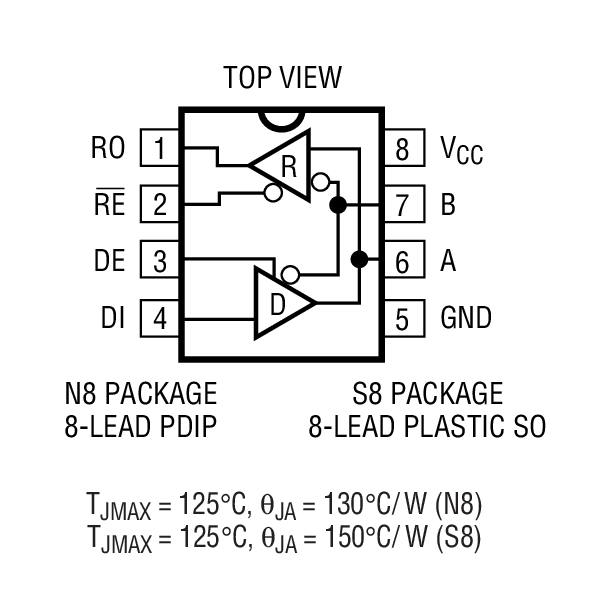

| LTC1487CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1487CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1487CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1487CN8#PBF | 製造中 | |
|
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1487CN8#PBF | 製造中 | |
|
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC1487CS8#PBF | 製造中 | |
| LTC1487CS8#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
