LTC1484
LTC1484
製造中レシーバ・フェイルセーフ付き低消費電力EIA485トランシーバ
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格：$2.33
Viewing:
製品の詳細
- ±15kV ESD（人体モデル）、IEC-1000-4-2レベル4接触（±8kV）およびレベル3空中放電（±8kV）仕様で損傷またはラッチアップなし
- 入力がフローティング、短絡、あるいは無信号で終端されているときに、レシーバ出力の“H”を保証

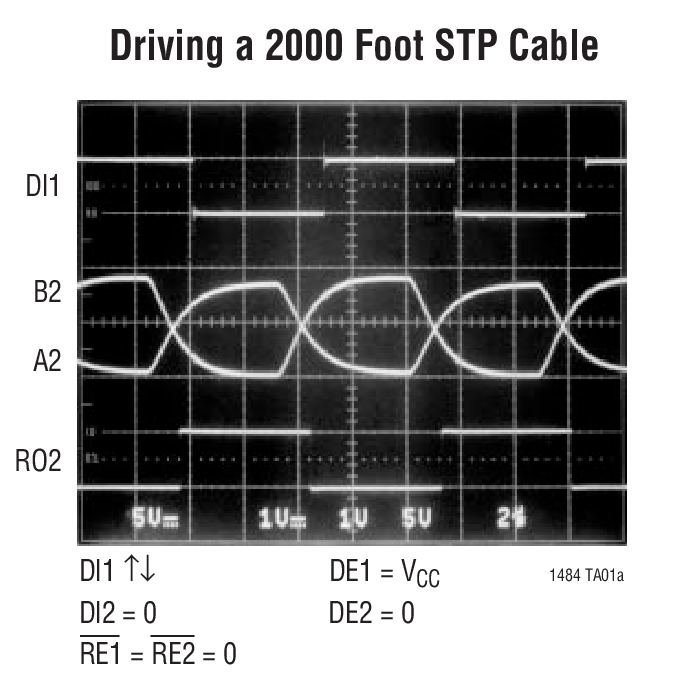

- 低コストの住居用電話線をドライブ
- 低消費電力：ドライバ・ディスエーブル時、ICC = 700μA（最大）
- 無負荷時、ドライバがイネーブルされているとき、ICC = 900μA（最大）
- シャットダウン・モード時の消費電流：20μA（最大）
- 単一5V電源動作
- -7V～12Vの同相範囲により、データ・ライン上のデバイス間で±7Vのグランド電位差を許容
- パワーアップ/ダウン時にドライバ出力にグリッチがない
- バスで32個までのトランシーバを接続可能
- LTC485とピン・コンパチブル

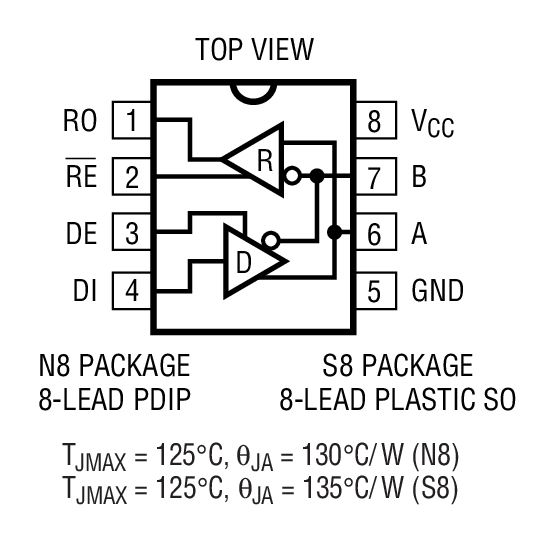

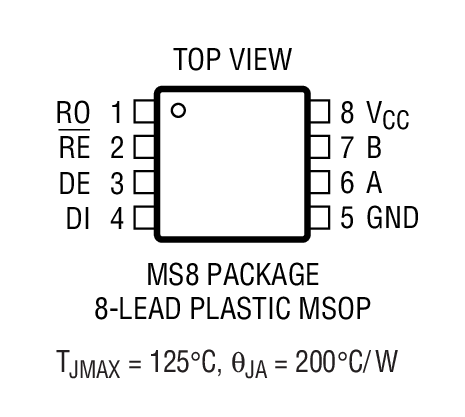

- 8リードのMSOP、PDIP、およびSOパッケージ

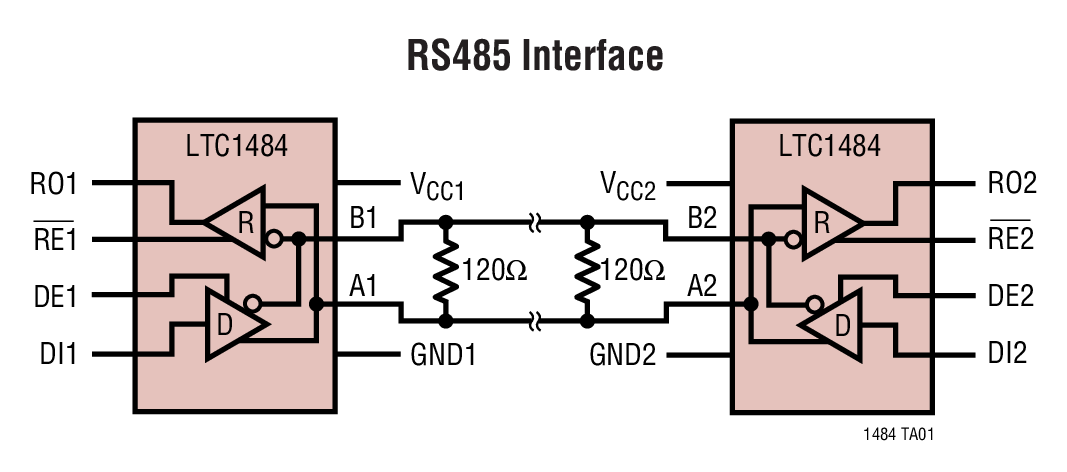

LTC1484は低消費電力のEIA485に適合したトランシーバです。レシーバ・モードでは、フェイル・セーフ機能を提供し、入力がオープン、短絡、あるいは無信号で終端されているときに出力“H”を保証します。レシーバの出力“H”を保証するのに外付け部品は必要ありません。
ドライバとレシーバの両方が、レシーバおよびドライバそれぞれに専用の制御ピン付きの 3ステート出力を備えています。ドライバ出力は、スリーステート状態で、全同相範囲にわたってハイ・インピーダンスを維持します。バスの競合またはフォールト等による過剰な電力消費を防止するために、ドライバ出力をハイ・インピーダンスにするサーマル・シャットダウン回路を内蔵しています。
高性能になったESD保護回路によって、LTC1484は、ラッチアップまたは損傷なしで、±15kV（人体モデル）、 IEC-1000-4-2レベル4（±8kV）接触放電およびレベル3（±8kV）空中放電のESDに耐えることができます。
LTC1484はコマーシャル温度範囲とインダストリアル温度範囲で完全に仕様が規定されており、 8リードMSOP、PDIPおよびSOパッケージで供給されます。
アプリケーション
- バッテリ駆動EIA485/EIA422アプリケーション
- 低消費電力EIA485/EIA422トランシーバ
- レベル変換器
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
ビデオ 3
製品セレクタ・カード 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1484CMS8#PBF | 8-Lead MSOP | ||
| LTC1484CMS8#TRPBF | 8-Lead MSOP | ||
| LTC1484CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1484CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1484CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1484IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1484IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1484IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LTC1484CMS8#PBF | 製造中 | |
| LTC1484CMS8#TRPBF | 製造中 | |
|
4 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
| LTC1484CMS8#PBF | 製造中 | |
| LTC1484CMS8#TRPBF | 製造中 | |
|
2 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC1484CMS8#PBF | 製造中 | |
| LTC1484CMS8#TRPBF | 製造中 | |
|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1484CN8#PBF | 製造中 | |
| LTC1484IN8#PBF | 製造中 | |
|
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1484CN8#PBF | 製造中 | |
| LTC1484IN8#PBF | 製造中 | |
|
10 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LTC1484CS8#PBF | 製造中 | |
| LTC1484CS8#TRPBF | 製造中 | |
|
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC1484CS8#PBF | 製造中 | |
| LTC1484CS8#TRPBF | 製造中 | |
| LTC1484IS8#PBF | 製造中 | |
| LTC1484IS8#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
評価用キット
標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ
