LTC1483

製造中

シャットダウン機能付き超低消費 RS485低EMIトランシーバ

データシート

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$2.15

Viewing:

製品の詳細

低消費電力：I_CC=120μA（最大）（ドライバ・ディスエーブル時）
I_CC=500μA（最大）（ドライバ・イネーブル、無負荷時）
シャットダウン時の消費電流： 1μA
スルーレート制御可能なドライバにより、EMIを低減
単一5V電源動作
ドライバ/レシーバは±10kVのESD保護機能搭載
-7V～+12Vの同相範囲により、データライン上のデバイス間で±7Vのグランド電位差を許容
サーマル・シャットダウン保護
電源投入/切断グリッチのないドライバ出力により、電源投入状態でトランシーバを挿抜可能
3ステートまたは電源切断状態で、ドライバが高インピーダンスを維持
バスに最大32個のトランシーバを接続可能
LTC485とピン・コンパチブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$2.15

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

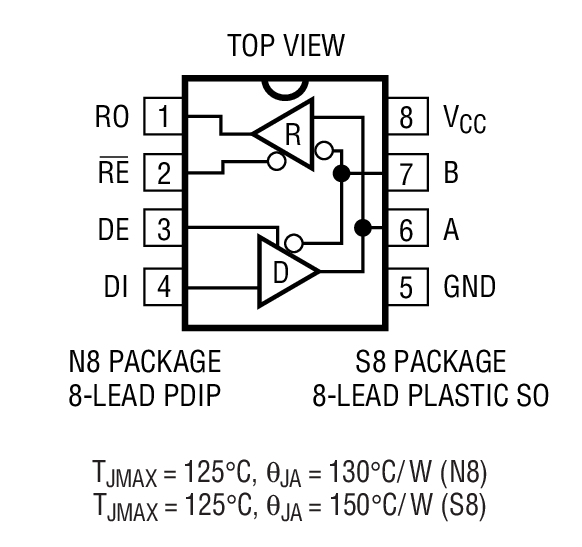

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC1483CN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1483CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1483CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1483IN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1483IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1483IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LTC1483CN8#PBF	製造中
LTC1483IN8#PBF	製造中
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LTC1483CN8#PBF	製造中
LTC1483IN8#PBF	製造中
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0026_Form Material_Report Delta Qualification Matrix
LTC1483CS8#PBF	製造中
LTC1483CS8#TRPBF	製造中
LTC1483IS8#PBF	製造中
LTC1483IS8#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
インターフェース・トランシーバ＆アイソレータ 1
LTM2881	製造中	絶縁型 RS485/RS422 μModule トランシーバ＋電源

製品モデル	製品ライフサイクル	詳細
LTM2881	製造中	絶縁型 RS485/RS422 μModule トランシーバ＋電源

評価用キット

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

今すぐ購入詳細を表示

製品詳細

EVAL-RS485HDEBZは、半二重RS-485標準8ピンSOICフットプリントのトランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力（DI）、レシーバー出力（RO）、ドライバ・イネーブル（DE）、レシーバの出力（RO）のデジタルI/Oに接続できます。バス信号AおよびB（半二重バス）をバスのスクリュー端子ブロックに接続できます。1つまたは2つの終端抵抗をジャンパ設定を使用してAおよびBに接続して、半二重RS-485ドライバおよびレシーバーを評価します。バスのプルアップとプルダウン（バイアス抵抗）にはフットプリントが提供されます。

ボードでの評価用のデバイスは別売りです。

資料

UG-543:Evaluation Boards for Full-Duplex and Half-Duplex RS-485 Transceivers (Rev.A)
2013/04/19
