LT7184S

9A、16Vのデュアル・チャンネルPolyPhase降圧Silent Switcher 2（デジタル・パワー・システム・マネージメント機能付き）

データシート (Rev. 0)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Silent Switcher®（サイレント・スイッチャ）2アーキテクチャ：コンパクトで効率的な低EMIソリューションを実現
  • PMBus/I2Cシリアル・インターフェース
    • 遠隔測定リードバック：VOUT、IOUT、VIN、ダイ温度、フォルト
    • 電圧、電流制限、デジタル・ソフトスタート／ストップ、シーケンシング、UV/OV、位相、周波数（最大4MHz）、ループ補償を設定可能
    • フォルト・イベント・ログ機能を備えたEEPROMを内蔵
  • 設定抵抗によって重要パラメータを設定し、プログラムを行うことなくデバイスを動作させることが可能
  • 0.6V～1.375Vでの出力電圧精度：全温度範囲で±0.25%
  • 最大8相でのPolyPhase®負荷分担
  • 広いVIN範囲：最小2.9V、または1.5V（最大16VのEXTVCC使用時）
  • 1MHz、12VIN～3.3VOUTで94%以上のピーク効率
  • VOUT範囲：0.4V～5.5V（最大85% x VIN）
  • VOUTの差動リモート検出
  • 外部周波数同期
  • 36ピン（4mm × 5mm）LQFNパッケージ
LT7184S
9A、16Vのデュアル・チャンネルPolyPhase降圧Silent Switcher 2（デジタル・パワー・システム・マネージメント機能付き）

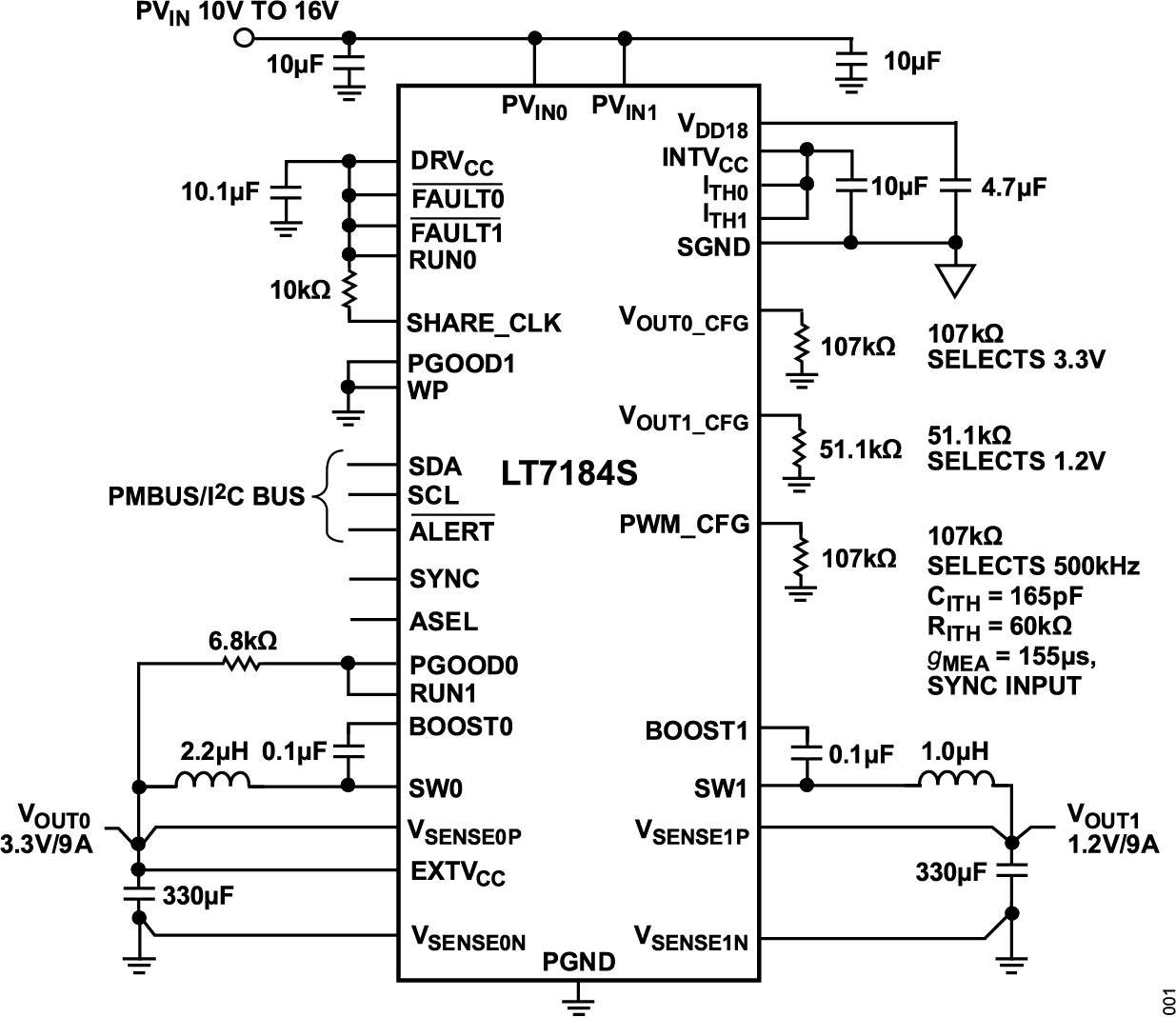

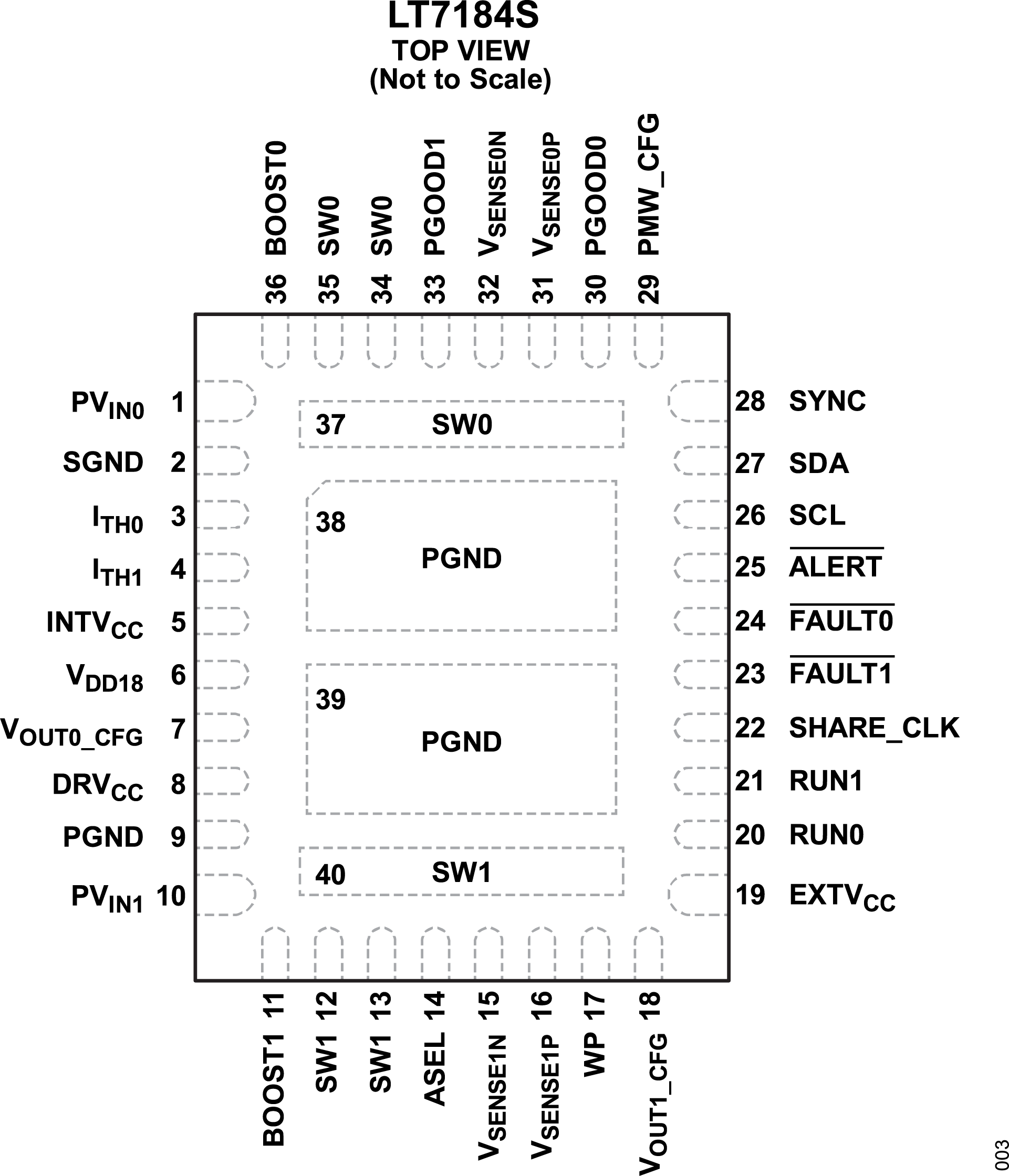

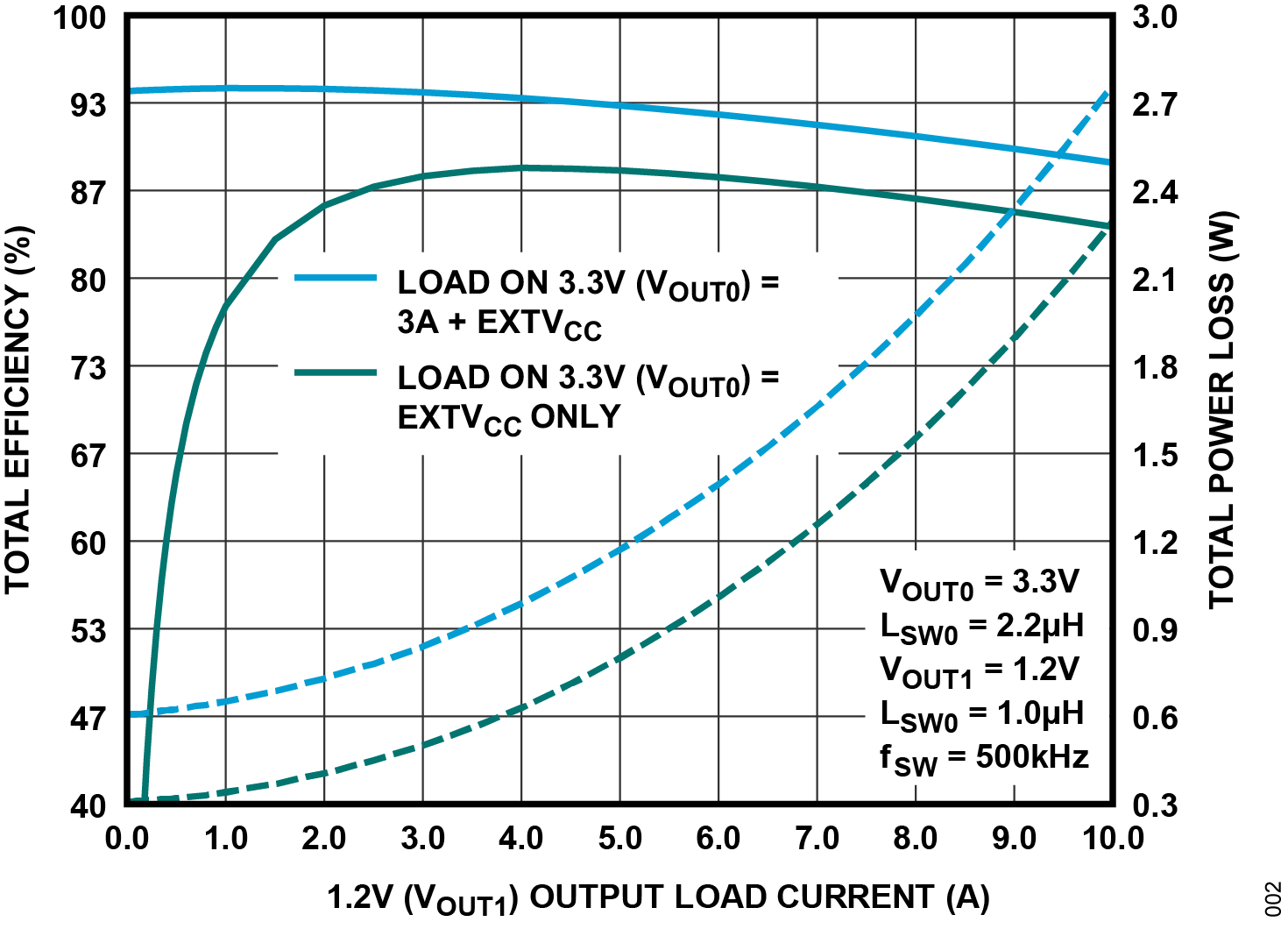

LT7184S Typical Application Circuit LT7184S Typical Application LT7184S Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

評価用キット

EVAL-LT7184S-AZ

9A、16Vのデュアル・チャンネルPolyPhase降圧Silent Switcher 2（デジタル・パワー・システム・マネージメント機能付き）

今すぐ購入 詳細を表示

製品詳細

EVAL-LT7184S-AZ評価用ボードは、デュアル出力PolyPhase®モノリシックDC/DC同期整流式降圧レギュレータで、LT®7184Sを搭載し、入力電圧範囲は2.9V（EXTVCCを使用した場合は1.5V）～16Vです。各出力は-8A～+9Aの連続電流を供給でき、両方のチャンネルでは同時に最大7Aの連続電流を供給できます。EMIを最小限に抑え、プリント回路基板（PCB）レイアウトの影響を低減するために、LT7184Sには第2世代のSilent Switcher®（サイレント・スイッチャ）レギュレータ構造が組み込まれています。また、デジタル・パワー・システム・マネージメント機能を内蔵しており、PMBus/I2C準拠シリアル・インターフェースによりプログラマビリティと遠隔測定を実現します。詳細については、LT®7184Sのデータシートを参照してください。

EVAL-LT7184S-AZ評価用ボードは、スイッチング周波数が1MHzに設定された1.2V出力0および3.3V出力1用に設計されています。最小オン時間が25ns（代表値）のオン時間制御式谷電流モード制御が、低出力電圧時の高スイッチング周波数動作を可能にし、優れた過渡応答を実現すると共に、全体的なソリューション・サイズを小さく抑えます。

この評価用ボードには、両方のチャンネルに電磁干渉（EMI）フィルタが搭載されています。本ボードのEMI性能を図5に示します。図5の赤い線は、CISPR25 CLASS 5の制限です。

EVAL-LT7184S-AZは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品のパワー・システム・マネージメント機能を十分に調べるには、グラフィック・ユーザ・インターフェース（GUI）ソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、電子的に消去可能なプログラマブル読出し専用メモリ（EEPROM）に設定を保存したり、電圧、電流、温度、およびフォルト・ステータスの遠隔測定を表示したりできます。

グラフィック・ユーザ・インターフェース（GUI）のダウンロード

このソフトウェアはLTpowerPlayからダウンロードできます。

LT7184Sのデータシートには、この部品の動作およびアプリケーションの詳細が記載されています。EVAL-LT7184S-AZのこのデモ・マニュアルと併せて、LT7184Sのデータシートも参照してください。

LTpowerPlayの詳細と手順については、LT7184Sクイック・スタート・ガイドでLTpowerPlayソフトウェアGUIのセクションを参照してください。
EVAL-LT7184S-AZ
9A、16Vのデュアル・チャンネルPolyPhase降圧Silent Switcher 2（デジタル・パワー・システム・マネージメント機能付き）
