LT5579

製造中

1.5GHz～3.8GHz 高直線性アップコンバーティング･ミキサ

データシート
製品モデル
2
1Ku当たりの価格
最低価格：$6.83
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高い出力IP3：2.14GHz時+27.3dBm
  • 低いノイズフロア：-5dBmのPOUT時-158dBm/Hz
  • 高い変換利得：2.14GHz時2.6dB
  • 広い周波数範囲：1.5GHz～3.8GHz
  • 低いLOリーク
  • シングルエンドRFおよびLO
  • 低いLOドライブ･レベル：-1dBm
  • 単一3.3V電源
  • 5mm×5mm QFN24パッケージ
LT5579
1.5GHz～3.8GHz 高直線性アップコンバーティング･ミキサ

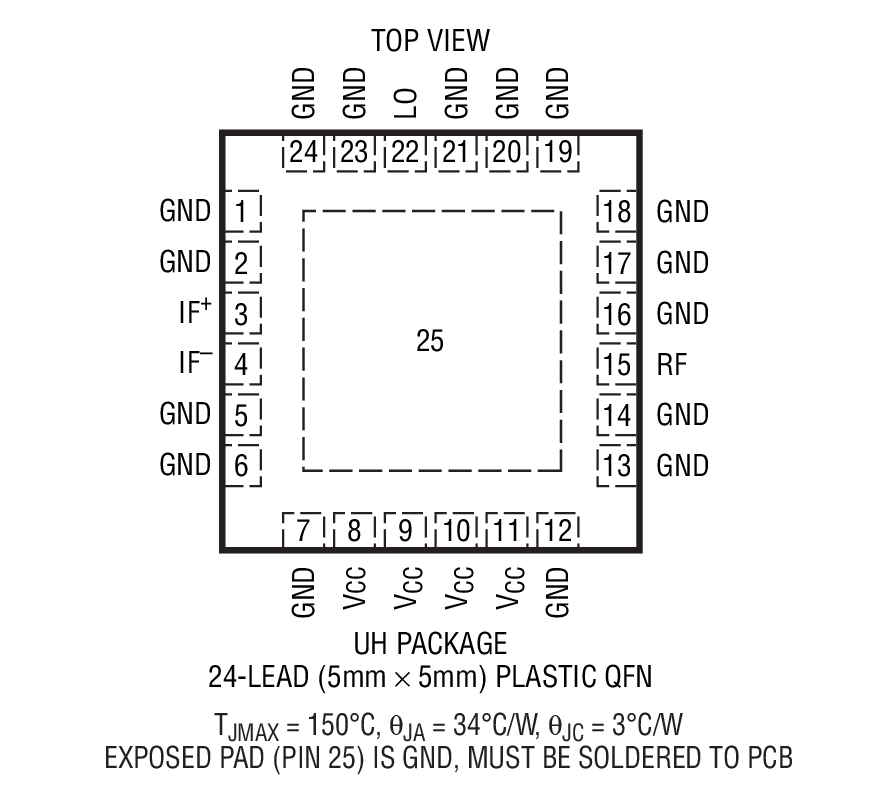

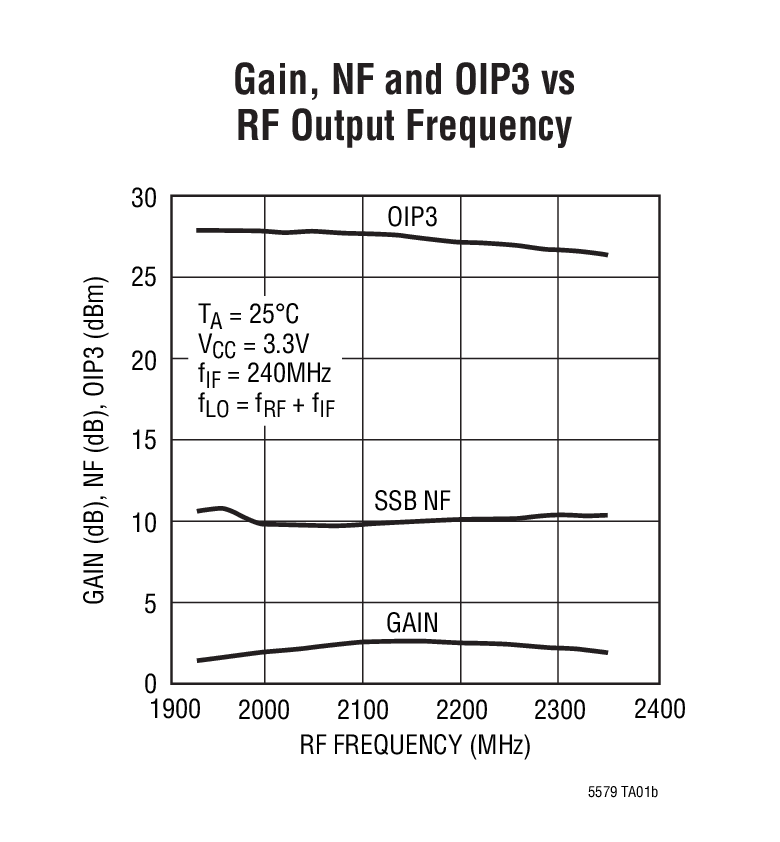

Frequency Upconversion in 2.14GHz W-CDMA Transmitter Gain, NF and OIP3 vs RF Output Frequency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

デザイン・ノート 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC6948
最終販売 VCOを内蔵した超低ノイズ0.37GHz～6.39GHz分数分周方式シンセサイザ
LNAs & Power Amplifiers 1
LTC6431-15
新規設計に推奨 50Ω利得ブロックIFアンプ
RF ミキサー 1
LTC5576
製造中 3GHz～8GHz高直線性アクティブ・アップコンバーティング・ミキサ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

評価用キット

eval board
schematic 2
DC2191A-A

LTC2000 + LT5579 Combo Board | 16-Bit 2.5Gsps DAC with Upconverting Mixer

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2191A supports the LTC2000, a high speed, high dynamic range DAC driving the LT5579 upconverting mixer.


The circuitry on the DAC IF output is optimized for analog frequencies from DC to 500MHz. The circuitry on the LO input is optimized for frequencies from 1000MHz to 4300MHz.


Companion Board : Stratix board



DC1233A-A
LT5579IUH | 456MHz IF, 3.5GHz RF Upconverting Mixer Demo Board

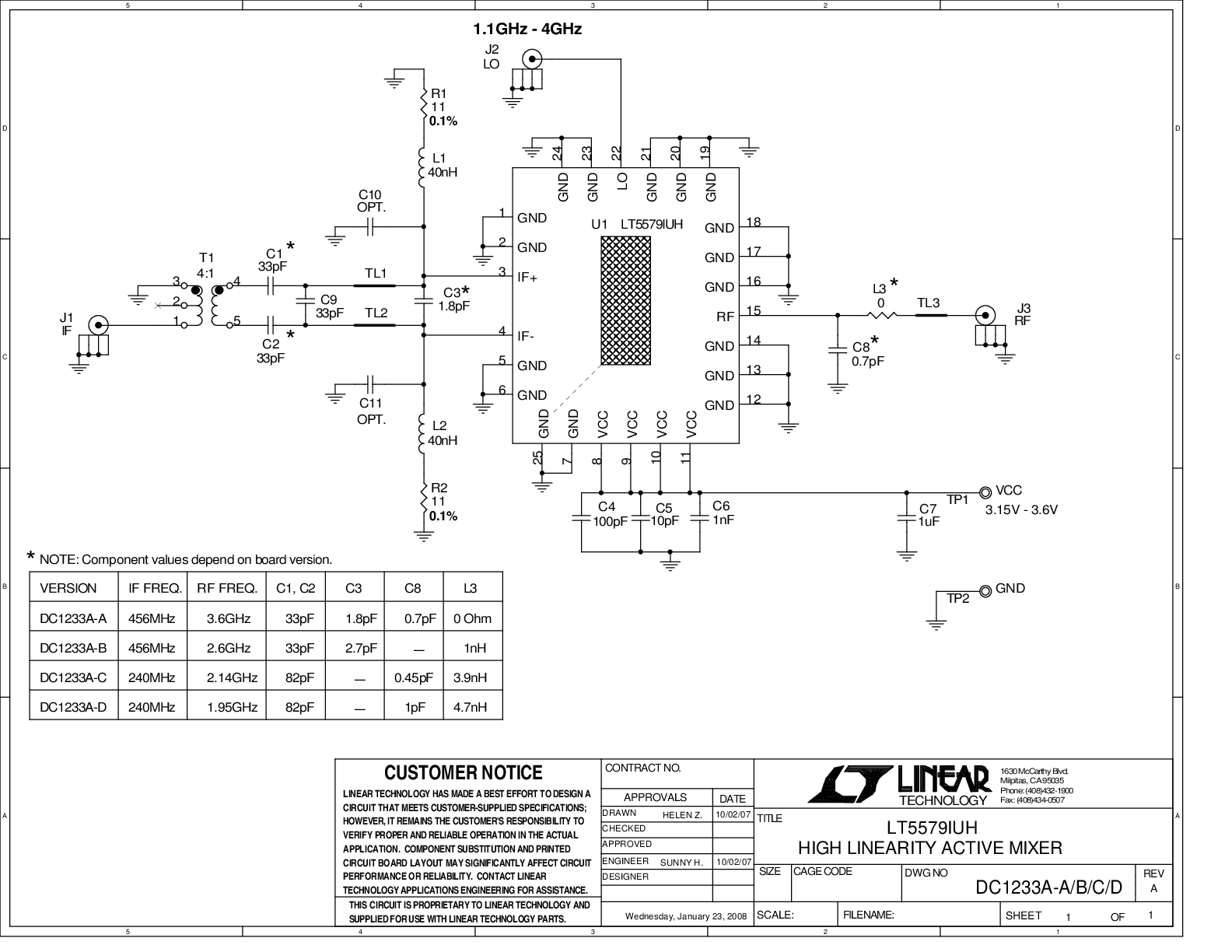

DC1233A-A - Schematic
DC2191A-A
LTC2000 + LT5579 Combo Board | 16-Bit 2.5Gsps DAC with Upconverting Mixer
DC2191A - Schematic
DC1233A-D
LT5579IUH | 240MHz IF, 1.95GHz RF Upconverting Mixer Demo Board
DC1233A-A - Schematic
DC1233A-B
LT5579IUH | 456MHz IF, 2.6GHz RF Upconverting Mixer Demo Board
DC1233A-A - Schematic
DC1233A-C
LT5579IUH | 240MHz IF, 2.14GHz RF Upconverting Mixer Demo Board
DC1233A-A - Schematic
