LT1970

製造中

可変高精度電流制限付き500mAパワー･オペアンプ

データシート
製品モデル
4
1Ku当たりの価格
最低価格：$6.57
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最小出力電流：±500mA
  • 個別に調整可能なソースおよびシンク電流制限
  • 電流制限精度：2%
  • 単一電源または両電源で動作
  • シャットダウン/イネーブル制御入力
  • オープン･コレクタ･ステータス･フラグ：
    • シンク電流制限
    • ソース電流制限
    • サーマル･シャットダウン
  • フェール･セーフ電流制限とサーマル・シャットダウン
  • スルーレート：1.6V/μs
  • 利得帯域幅積：3.6MHz
  • 速い電流制限応答：2MHzの帯域幅
  • 規定温度範囲：-40℃～85℃
LT1970
可変高精度電流制限付き500mAパワー･オペアンプ

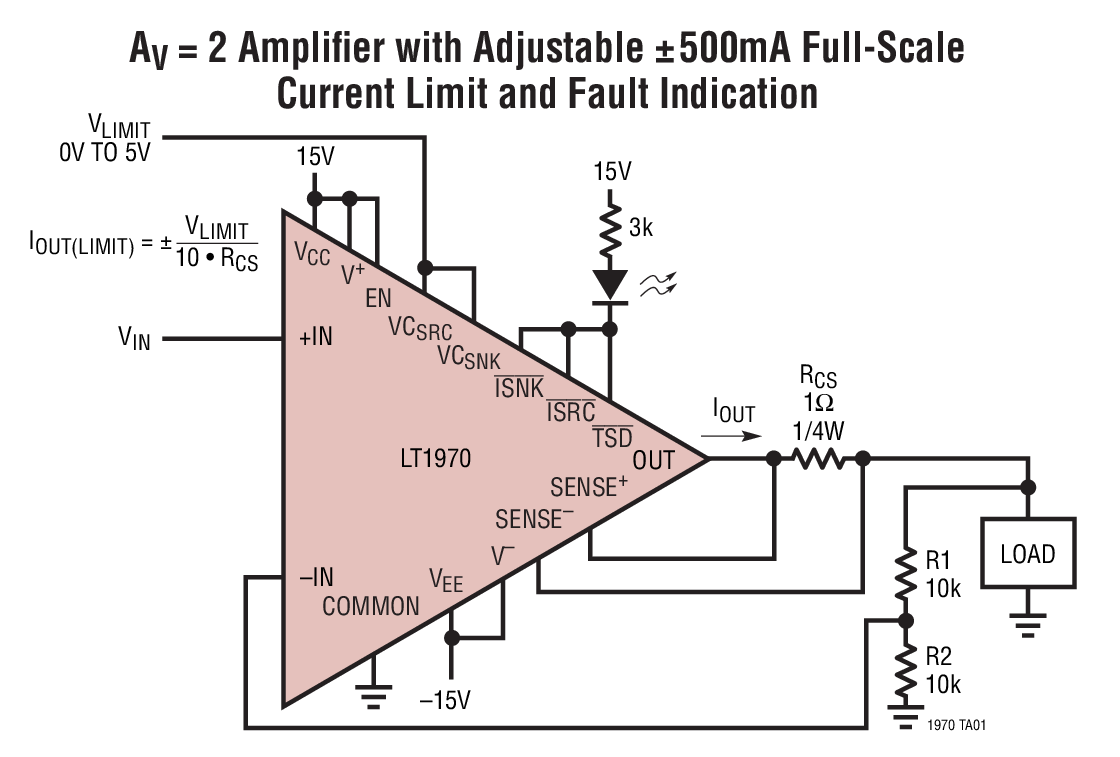

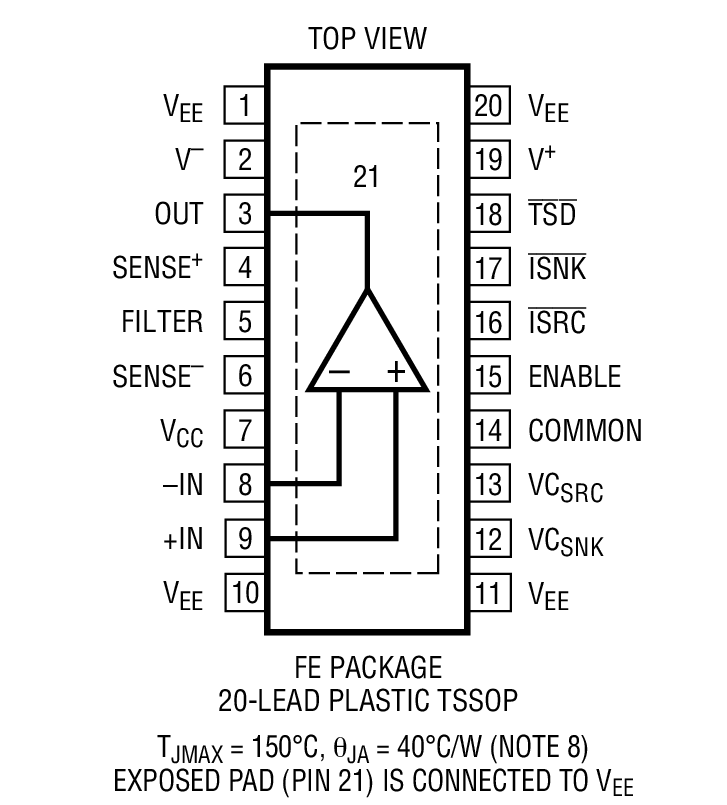

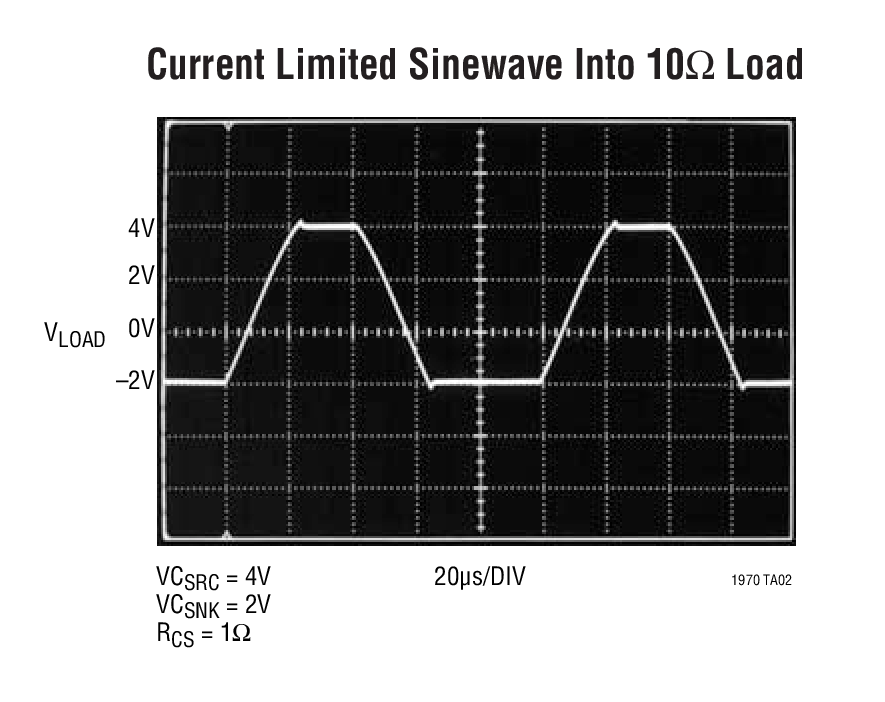

AV = 2 Amplifi er with Adjustable ±500mA Full-Scale Current Limit and Fault Indication Current Limited Sinewave Into 10Ω Load Product Package 1
