製品の詳細

  • isoPower 内蔵の絶縁型 DC/DC コンバータ
  • 出力電流：100mA（ADuM5020）
  • 出力電流：60mA（ADuM5028）
  • 2 層基板に対する最大負荷状態で CISPR22 クラスB 放射制限に適合
  • 最小沿面距離 7.8 mm の 16 ピン SOIC パッケージ
  • 最小沿面距離 8.3 mm の 8 ピン SOIC_IC パッケージ
  • 高温動作: 最高 125 °C
  • 安全性と規制に対する認定
    • UL 認定（申請中）:
      • 1 分間で 3000 V rms、UL 1577 規格に準拠
    • CSA Component Acceptance Notice 5A（申請中）
    • VDE 適合性認定（申請中）
      • VDE V 0884-10
      • VIORM = 565 V ピーク
    • GB4943.1-2011 に準拠する CQC 認定（申請中）
ADuM5028
低放射の絶縁型 DC/DC コンバータ
ADuM5028 Functional Block Diagram ADuM5028 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 2

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

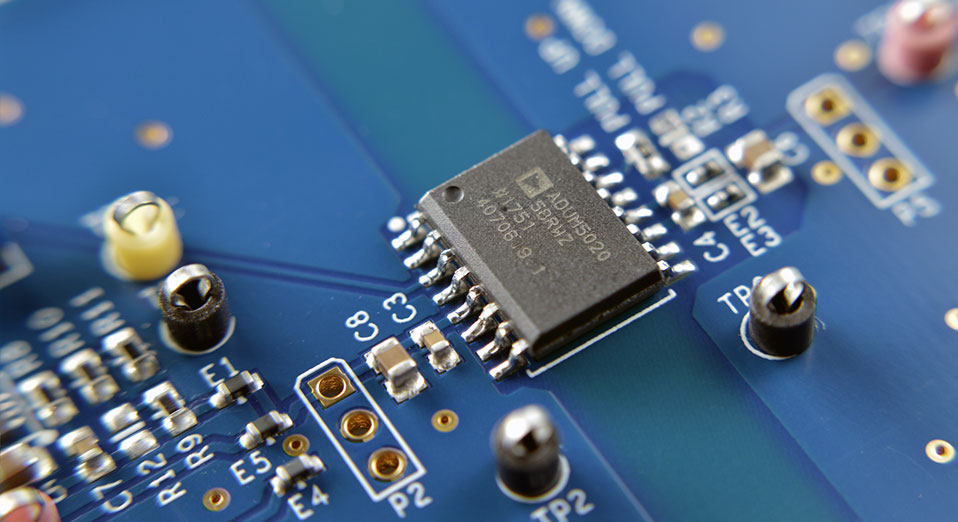

評価用キット

eval board
schematic 1
EVAL-ADuM5028

ADuM5028 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 信号／電源絶縁型 ADuM5028 と、isoPower 内蔵の絶縁型 DC/DC コンバータ
  • 低放射の 2 層基板、EN55022 クラスB に適合（認定取得済み）
  • 6 V ～ 9 V 電源オンボード LDO、ADuM5028 VDDP ピンに 5 V を供給
  • 5 V 入力動作、 5 V または 3.3 V 出力動作
  • 以下にスクリュー端子コネクタを提供します。
    • 6 V ～ 9 V の電源
    • 5 V の直接電源
    • ボード外 PDIS 制御
    • 絶縁型出力電源

製品詳細

EVAL-ADUM5028EBZ を使用することで、ADuM5028 絶縁電源ソリューションを評価できます。 ADuM5028 を使用することで、60 mA アプリケーションにおいて絶縁型 DC/DC コンバータを設計および構築する必要がなくなります。 また、iCoupler® チップ・スケール・トランス技術を DC/DC コンバータの誘導性部品に採用し、 小型の絶縁ソリューションとなっています。

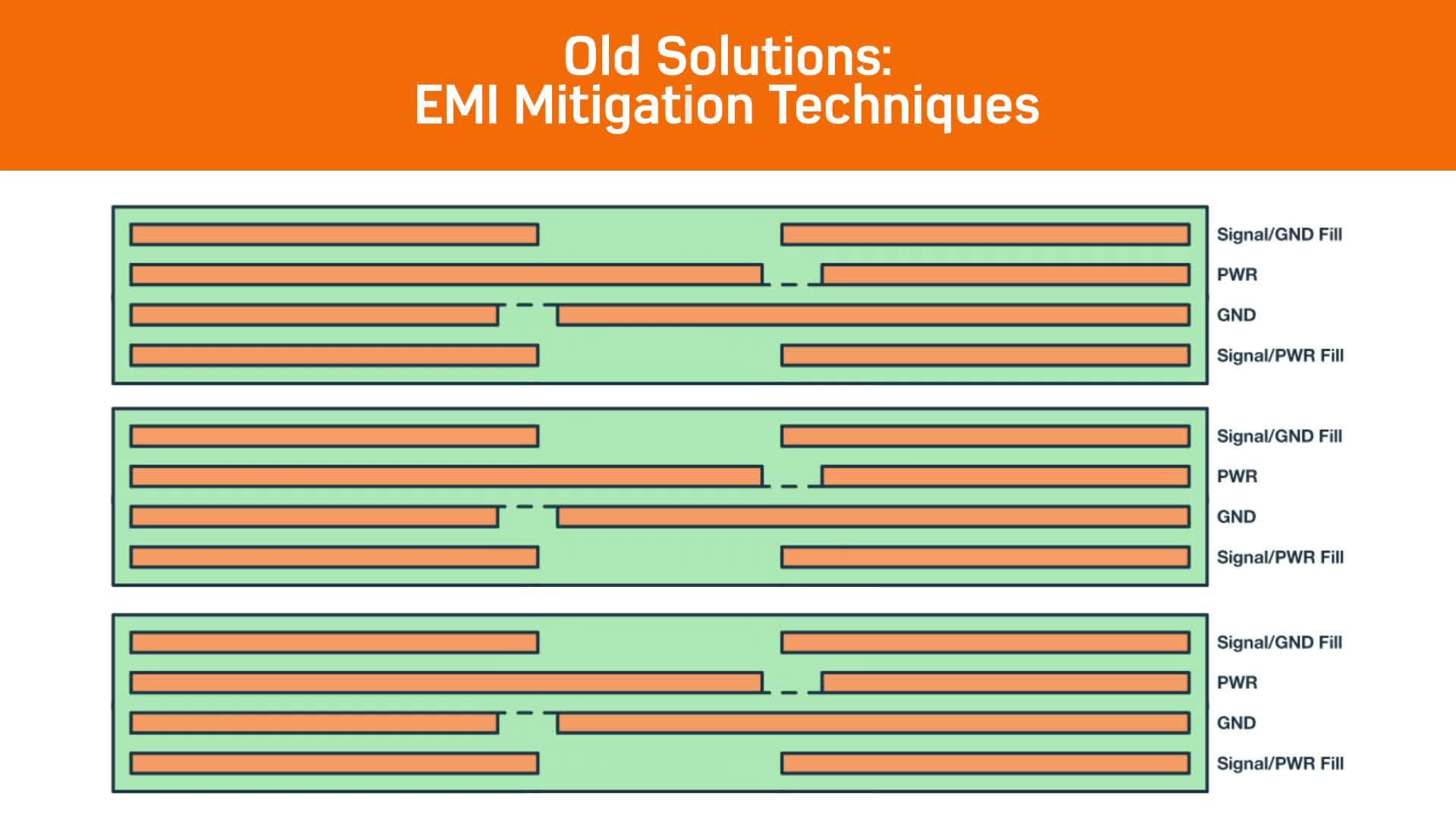

アナログ・デバイセズの iCoupler 技術をベースにした ADuM5028 DC/DC コンバータは、絶縁された安定化電源となります。フェライト・ビーズを使用した 2 層プリント基板（PCB）の負荷が最大の状態で、CISPR22 クラスB 放射制限を十分に満たします。 表 1 に、使用可能な供給電圧と関連する出力電流レベルを示します。

ADuM5028 の詳細な仕様については、アナログ・デバイセズから入手できる ADuM5028 データシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。
EVAL-ADuM5028
ADuM5028 評価用ボード
