ADUM1300

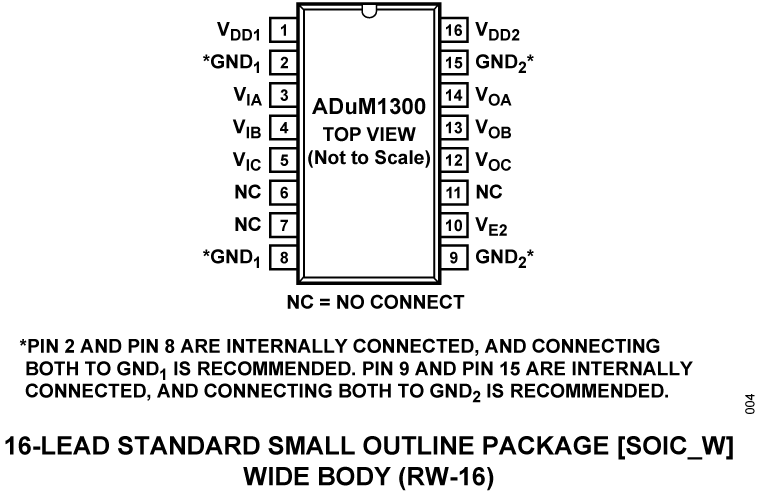

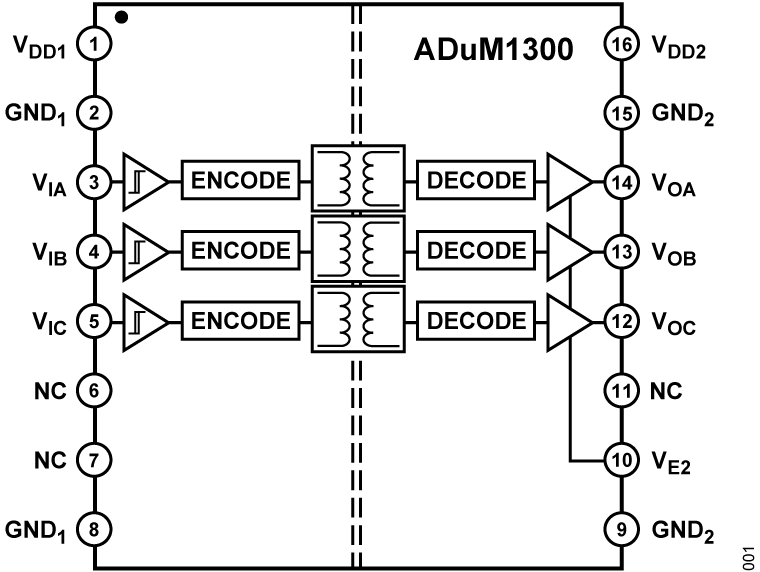

ADuM130xは、アナログ・デバイセズのiCoupler^®技術に基づく3チャンネルのデジタル・アイソレータです。ADuM130xは高速CMOS技術とモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスなどの置換品より格段に優れた性能特性を提供します。

iCouplerデバイスはLEDとフォトダイオードを使用しないので、一般にフォトカプラに起因する設計の難しさを回避できます。一般的なフォトカプラにとっては、不確かな電流交換比や非直線的な伝達関数、温度や寿命の影響などが問題でしたが、iCouplerのシンプルなデジタル・インターフェースや安定した性能特性によって、こうした問題点は解消されています。これらのiCoupler製品では、外付けドライバやその他のディスクリート部品は不要です。さらに、iCouplerデバイスは信号データレートが同程度の場合、フォトカプラの消費電力の1/10～1/6で動作します。

ADuM130xアイソレータ・ファミリーは、独立した3つのアイソレーション・チャンネルをさまざまなチャンネル構成とデータレートで提供します（「オーダー・ガイド」参照）。ADuM130xの両モデルは、両側とも2.7～5.5Vの電源電圧で動作するため、低電圧システムと互換性を持ち、さらに絶縁バリアをまたぐ電圧変換機能も可能にします。 さらに、ADuM130xはパルス幅歪みが小さく（CRWグレードで2ns未満）、かつチャンネル間マッチングが優れています（CRWグレードで2ns未満）。 ADuM130xアイソレータは、他のフォトカプラとは異なり、入力ロジックに遷移がない場合およびパワーアップ／パワーダウン時に、DCを正確に維持する特許取得済みのリフレッシュ機能を持っています。

アプリケーション

• 汎用のマルチチャンネル・アイソレーション
• SPI^®インターフェース／データ・コンバータのアイソレーション
• RS-232/422/485トランシーバ
• 工業用フィールド・バスのアイソレーション
• 車載システム
