ADM2483
製造中iCoupler® RS-485トランシーバ、絶縁型、半二重
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格:$3.21
製品の詳細
- データを電気的に絶縁したRS-485トランシーバ
- ANSI EIA/TIA RS-485-AとISO 8482:1987 (E)に準拠
- データ・レート:500 kbps
- スルーレートを制限したドライバ出力
- 低消費電力:2.5 mA(max)
- 5 Vまたは3 V動作に対応(VDD1)
- 高コモン・モード過渡耐圧:25 kV/µs以上
- 真のフェイルセーフ・レシーバ入力設計
- チャタリング・フリーのパワーアップ/パワーダウン保護機能
- バス上のノード数:256
- サーマル・シャットダウン保護機能
- 安全規制の認定
- UL規格認定:UL1577:2500Vrms/1分間
- CSA 部品承認 通告#5A
- IEC 609501 800 V rms(基本)、400 V rms(強化)
- VDE 適合性認定
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560 V peak(強化)
- VIORM(DC) = 1500 V dc
- GB4943.1-2011に基づくCQC 認定
- 動作温度範囲:−40°C ~ +85°C

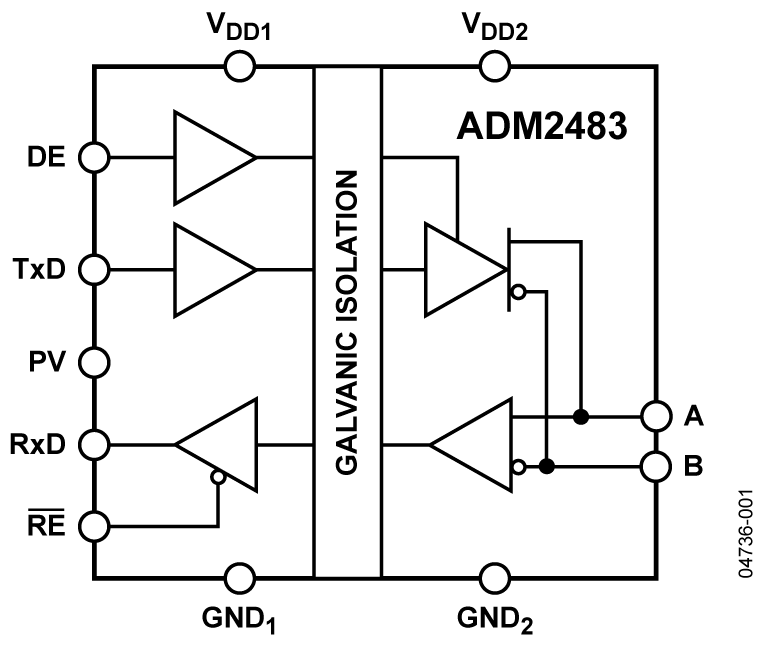

ADM2483差動バス・トランシーバは、マルチポイント・バスの平衡伝送ラインを使用した双方向データ通信向けに設計された特殊小型トランス絶縁を内蔵したICです。ANSI EIA/TIA RS-485-AおよびISO 8482:1987(E)に準拠しています。ADM2483はアナログ・デバイセズiCoupler®技術を採用し、3チャンネル・アイソレータ、スリーステート差動ライン・ドライバ、差動入力レシーバをシングル・パッケージに組み込んでいます。デバイスのロジック側は5 Vまたは3 V電源で動作しますが、バス側は5 V電源でのみ動作します。
ADM2483ではスルーレートを制限して、正しく終端されていない伝送ラインでの反射を軽減します。スルーレートを制限しているため、データ・レートは500 kbpsに制限されています。デバイスの入力インピーダンスは96 kΩであるため、バス上に最大256個のトランシーバを接続することができます。ドライバはアクティブ・ハイのイネーブル入力を持っています。ドライバの差動出力とレシーバの差動入力は内部で接続されて、差動I/Oポートを構成しています。ドライバがディセーブルされているとき、またはVDD1 = 0 VまたはVDD2 = 0 Vのときは、バス上では最小の負荷になります。アクティブ・ハイのレシーバ・ディセーブル機能も用意されており、受信出力を高インピーダンス状態にします。;
レシーバ入力は真のフェイルセーフ機能を持っているため、入力のオープンまたは短絡時にロジック・ハイのレシーバ出力レベルが保証されます。このために、通信が開始される前および通信が終了した時点で、レシーバ出力が既知状態にあることが保証されます。
また、電流制限機能とサーマル・シャットダウン機能も持っているため、出力の短絡とバス競合状態時に消費電力が大きくなることからも保護されています。このデバイスは工業温度範囲にわたって仕様化されており、16ピンのワイド・ボディSOICパッケージを採用しています。
アプリケーション
- 低消費電力RS-485/RS-422回路
- 絶縁型インターフェース
- 制御ネットワークの構築
- マルチポイント・データ伝送システム
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 8
技術記事 3
安全性および規制遵守 1
よく聞かれる質問 1
ビデオ 4
ソリューション・カタログ 1
安全性および規制遵守 1
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD51/068Z-0REEL | 16-Lead SOIC Wide | ||
ADM2483BRWZ | 16-Lead SOIC Wide | ||
ADM2483BRWZ-REEL | 16-Lead SOIC Wide |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
9 22, 2015 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli |
||
AD51/068Z-0REEL | 製造中止 | |
11 19, 2013 - 13_0109 Notification of qualification of Alternate Fab Foundry at ADI Limerick for TC die in Isolation products. |
||
AD51/068Z-0REEL | 製造中止 | |
ADM2483BRWZ | 製造中 | |
ADM2483BRWZ-REEL | 製造中 | |
2 27, 2012 - 11_0066 Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick. |
||
AD51/068Z-0REEL | 製造中止 | |
ADM2483BRWZ | 製造中 | |
ADM2483BRWZ-REEL | 製造中 | |
8 4, 2010 - 10_0117 Halogen Free Material Change for SOIC_W Products at Carsem |
||
AD51/068Z-0REEL | 製造中止 | |
ADM2483BRWZ | 製造中 | |
ADM2483BRWZ-REEL | 製造中 | |
11 2, 2015 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli |
||
ADM2483BRWZ | 製造中 | |
ADM2483BRWZ-REEL | 製造中 |
