ADL5374

製造中止

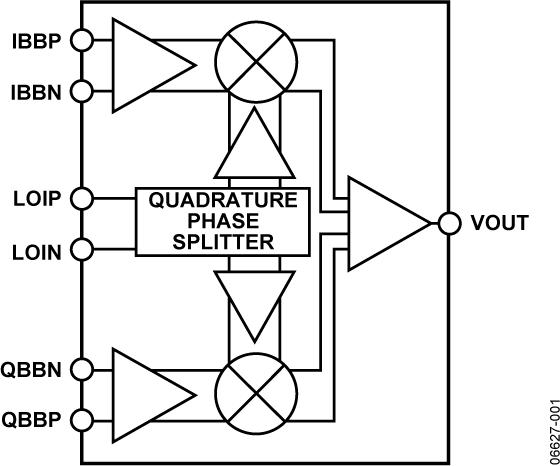

直交変調器、3000～4000MHz

データシート (Rev. 0)

Viewing:

製品の詳細

出力周波数レンジ：3000～4000MHz
変調帯域幅：＞500MHz（3dB）
1dB出力圧縮：12.0dBm ＠3500MHz
ノイズ・フロア：－159.6dBm/Hz ＠3500MHz

サイドバンド抑圧：－50dBc ＠3500MHz
キャリア・フィードスルー：－32dBm ＠3500MHz
単電源：4.75～5.25V

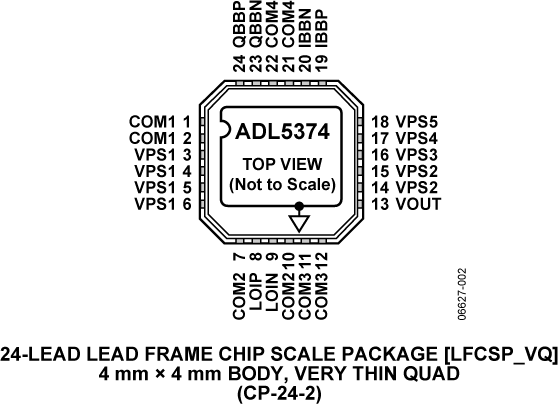

24ピンLFCSP_VQ

ドキュメント

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
D/Aコンバータ（DAC） 7
AD9117	製造中	D/Aコンバータ、14ビット、デュアル、低消費電力
AD9747	製造中	D/Aコンバータ、デュアル、16ビット、250MSPS
AD9125	新規設計に推奨	D/Aコンバータ、16ビット、1000MSPS、デュアル、TxDAC+®
AD9783	製造中	D/Aコンバータ、16ビット・デュアルLVDSインターフェース、500MSPS

AD9122	製造中	D/Aコンバータ、16ビット、1200MSPS、デュアル、TxDAC+^®
AD9146	新規設計に推奨	D/Aコンバータ、16ビット、1230MSPS、デュアル、TxDAC+^®
AD9717	製造中	DAコンバータ、14ビット、デュアル、低消費電力
PLL Synthesizers 3
ADF4350	製造中	広帯域シンセサイザ、VCO内蔵
ADF4106	製造中	PLL周波数シンセサイザ、6GHz、整数N
ADF4156	製造中	周波数シンセサイザ、6.2GHz、フラクショナルN

ツールおよびシミュレーション

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

ADL5374 Evaluation Board

今すぐ購入詳細を表示

製品詳細

ADL5374-EVALZ is a 4-layer, FR4-based evaluation board. For normal operation, it requires a 5 V/300 mA power supply which should be connected to the clip leads labeled VPOS and GND. The LO and baseband inputs (which should be biased at 0.5 V) are applied to edge-mounted SMA-type RF connectors (labeled LO, IBBP, IBBN, QBBP, and QBBN). The RF output signal is available at the SMA connector labeled VOUT.

資料

ADL5374 Gerber Files
2011/09/13
