ADL5324

新規設計に推奨

400 MHz～4000 MHz、1/2 W、RFドライバ・アンプ

データシート (Rev. B)
製品モデル
1
1Ku当たりの価格
最低価格：$3.95
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 動作周波数範囲: 400 MHz～4,000 MHz
  • ゲイン: 2,140 MHzで14.6 dB
  • OIP3: 2,140 MHzで43.1 dBm
  • P1dB: 2,140 MHzで29.1 dBm
  • ノイズ係数: 3.8 dB
  • 動作温度範囲: −40°C～+105°C
  • バイアスが動的調整可能
       調整可能電源バイアス:
          3.3 V～5 V
       低電源電流:
          62 mA～133 mA
       バイアス抵抗不要
  • SOT-89 パッケージを採用、MSL-1定格
  • ESD 定格: ±3 kV (クラス 2)
ADL5324
400 MHz～4000 MHz、1/2 W、RFドライバ・アンプ
ADL5324-fbl
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

アプリケーション・ノート 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

キーサイトGenesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く

評価用キット

EVAL-ADL5324

ADL5324 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

ADL5324-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation, it requires a single 5 V/500 mA supply. The 5 V supply should be connected to the test loops labeled VSUP and GND. The RF input is applied to the SMA connector labeled RFIN. The RF output is available at the SMA connector labeled RFOUT. To facilitate tuning for different frequencies the RF input and RF output traces are free of solder mask and have index markings for ease of component placement. The evaluation board ships with tuning components that are optimized for operation from 2110 MHz to 2170 MHz. The ADL5324 datasheet provides recommended tuning components for other frequencies.

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PZSDR2400TDD-EB

2チャンネル、2400MHz TDDアプリケーション

今すぐ購入 詳細を表示

製品詳細

AD-PZSDR2400TDD-EBは、AD9361と連動する設計の2.4GHz TDDアナログ・モジュールです。AD9361は、3Gおよび4G基地局や試験装置のアプリケーション、ソフトウェア定義無線などのRFアプリケーションに使用することが意図された高性能の高集積化RFトランシーバーです。AD-PZSDR2400TDD-EBは、愛情をこめて最初の「RFパーソナリティ・カード」と呼ばれています。ADRV1CRR-FMCキャリア・カードに差し込まれます。35mm U.FL同軸ケーブルは、このカードをADRV9361-Z7035 SDR SOMに接続し、AD9361の送受信入力にアクセスできるようにします。カード上の情報、カードの使用方法、周りのデザイン・パッケージ、動作に必要なソフトウェアは、wikiページを参照してください。


AD-PZSDR2400TDD-EBの目的は、AD9361の送受信信号を調整するためのパスをユーザに示すことです。TXまたはRXパスは、FPGAと付属のソフトウェアによって制御される200MHz～2.7GHzのSPDTスイッチHMC546によって実現されます。送信パスは、2.4GHzフィルタ、ハーフ・ワット・ドライバ・アンプADL5324、および2ワット・パワー・アンプHMC921で構成されています。受信パスは、同じ2.4GHzフィルタと低損失LNA HMC669で構成されています。
EVAL-ADL5324
ADL5324 Evaluation Board
AD-PZSDR2400TDD-EB
2チャンネル、2400MHz TDDアプリケーション
AD-PZSDR2400TDD-EBZ-fbl PZSDR2400TDD-Front PZSDR2400TDD-Back PZSDR2400TDD-combined

リファレンス・デザイン

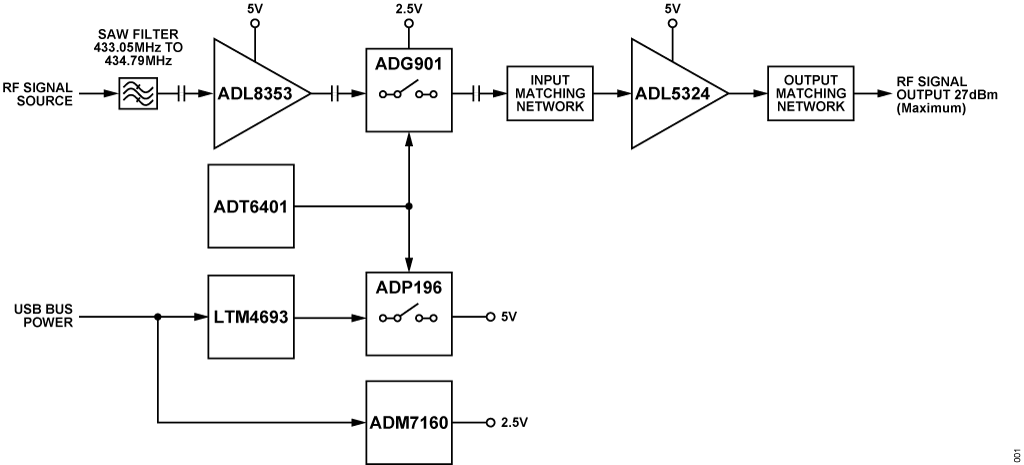

Figure 1. CN0551 Simplified Block Diagram
Figure 1. CN0551 Simplified Block Diagram
EVAL-CN0551-EBZ Evaluation Board

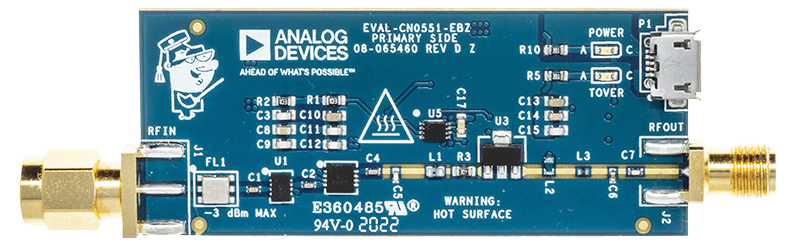

EVAL-CN0551-EBZ Evaluation Board - Top View

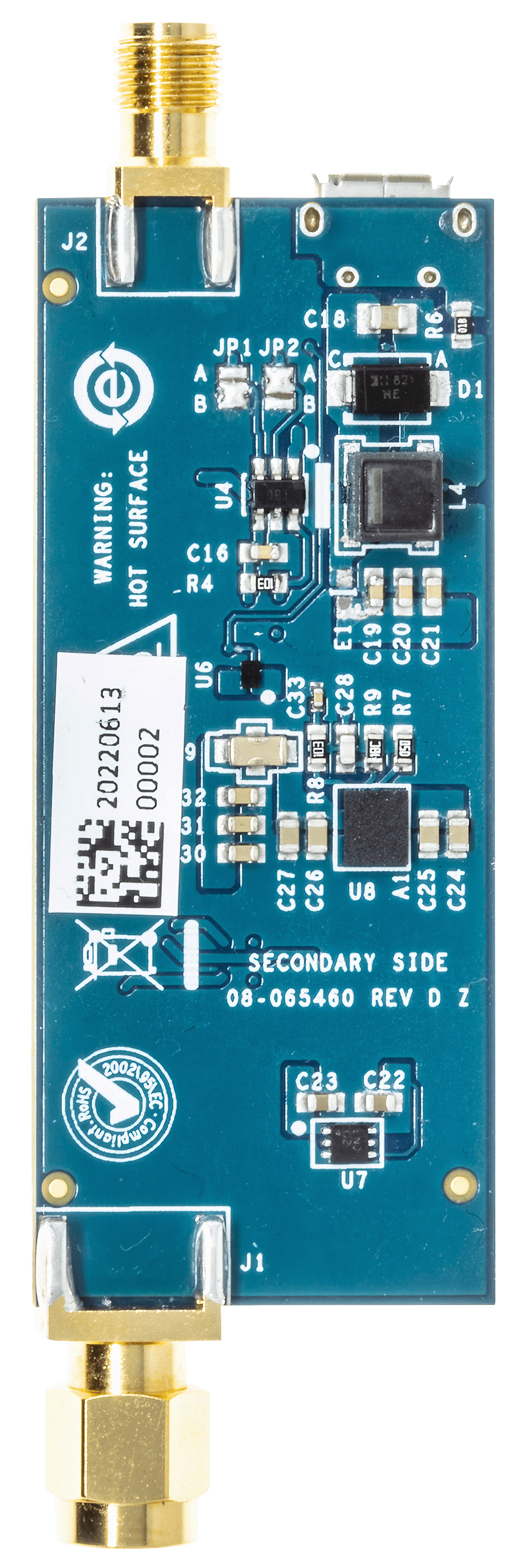

EVAL-CN0551-EBZ Evaluation Board - Bottom View
CN0551 Circuits from the Lab®

過熱管理機能付きの USB 駆動、433.92MHz RF パワー・アンプ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • ゲイン：+35dB
  • 433MHz ISM帯域向けに最適化
  • 入出力インピーダンス・マッチング：50Ω
  • 過熱モニタリング
  • 自動サーマル遮断・起動
CN0551
過熱管理機能付きの USB 駆動、433.92MHz RF パワー・アンプ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
Figure 1. CN0551 Simplified Block Diagram
EVAL-CN0551-EBZ Evaluation Board
EVAL-CN0551-EBZ Evaluation Board - Top View
EVAL-CN0551-EBZ Evaluation Board - Bottom View

最新のディスカッション

ADL5324に関するディスカッションはまだありません。意見を投稿しますか？
