ADF4150

新規設計に推奨

PLLシンセサイザー、フラクショナルNとインテジャーN

データシート (Rev. A)
製品モデル
2
1Ku当たりの価格
最低価格：$2.80
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • フラクショナルNとインテジャーNシンセサイザー
  • 1/2/4/8/16によるプログラマブル分周出力
  • 5.0GHzのRF帯域幅
  • 電源電圧：3.0 V～3.6 V
  • 1.8V ロジックに互換
  • チャージ・ポンプ用電源が分離しているため、3Vシステムで拡張チューニング電圧が可能
  • プログラマブルなデュアル・モジュール・プリスケーラ：4/5または8/9
  • プログラマブルな出力パワー・レベル
  • RF出力のミュート機能
  • 3線式シリアル・インターフェース
  • アナログとデジタルのロック検出機能
  • 切り替え帯域での高速ロック・モード
  • サイクル・スリップ・リダクション
ADF4150
PLLシンセサイザー、フラクショナルNとインテジャーN

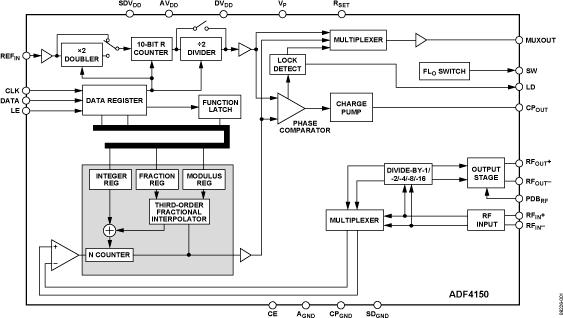

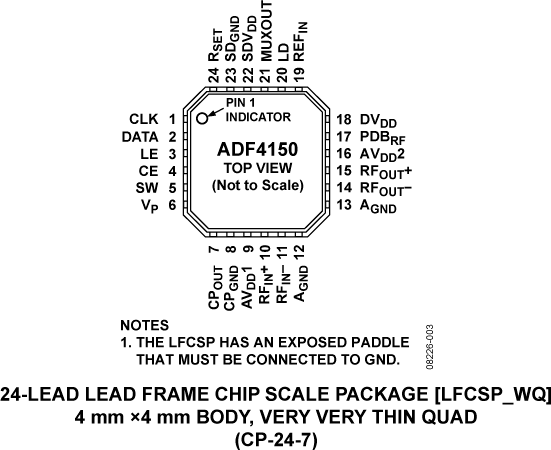

ADF4150 Functional Block Diagram ADF4150 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

技術記事 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Linear Regulators 3
ADP151
製造中 超低ノイズ、200mA、CMOSリニア電圧レギュレータ
ADP3334
新規設計には非推奨 レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP®
ADP150
製造中 リニア・レギュレータ、150mA、超低ノイズ、CMOS
オペアンプ（OPアンプ） 1
OP184
製造中 オペアンプ、単電源、レールtoレール入出力
ステップアップ（昇圧）レギュレータ 1
ADP1613
製造中 DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz
分周器、逓倍器、検出器 1
ADF5001
製造中 周波数プリスケーラ、4分周、4GHz～18GHz
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF4150

ADF4150評価用ボード

今すぐ購入 詳細を表示

製品詳細

このページには、ADF4150フラクショナルN／インテジャーN PLLシンセサイザの評価に使用される評価用ボードのオーダー情報が記載されています。
EVAL-ADF4150
ADF4150評価用ボード

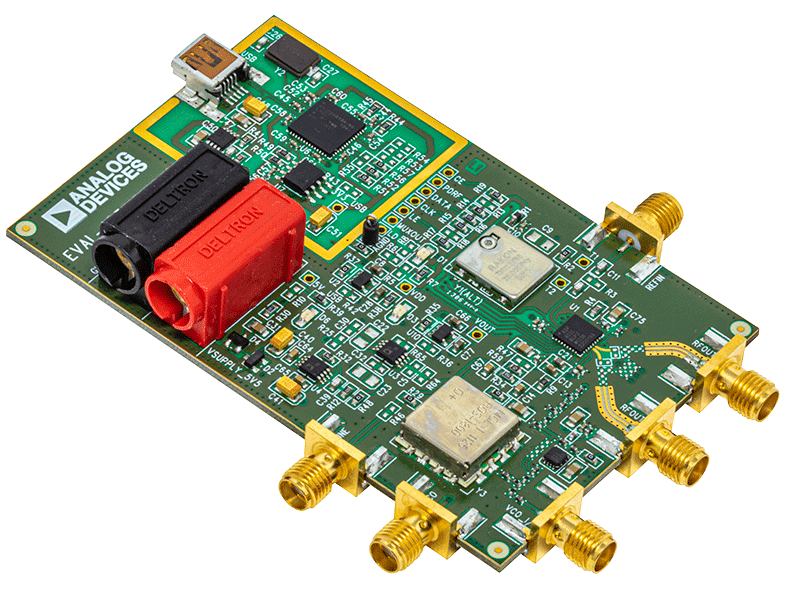

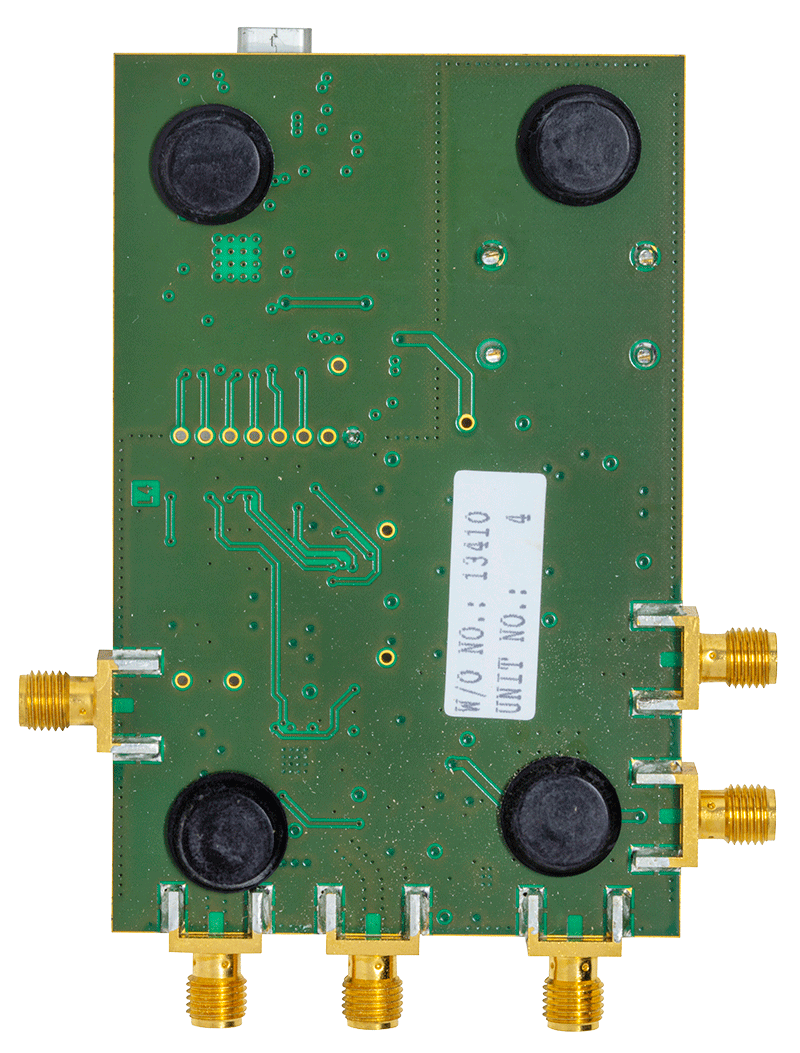

ADF4151 Evaluation Board ADF4151 Evaluation Board - Top View ADF4151 Evaluation Board - Bottom View
