ADA4940-1

製造中

ADC ドライバ用アンプ、超低消費電力、低ひずみ性能

データシート (Rev. E)
製品モデル
6
1Ku当たりの価格
最低価格：$1.87
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ツールおよびシミュレーション
  • 評価用キット
  • リファレンス・デザイン
  • 最新のディスカッション
    •

    製品の詳細

    • 小信号帯域幅: 260 MHz
    • 超低消費電力: 1.25 mA
    • 極めて低い高調波歪
      • THD: -122 dB @ 50 kHz
      • THD: -96dB @ 1 MHz
    • 低入力電圧ノイズ: 3.9 nV/√Hz
    • 最大オフセット電圧: 0.35 mV
    • バランスした出力
    • 0.1%へのセトリング時間: 34 ns
    • レール to レール出力: -VS + 0.1 V ～ +VS - 0.1 V
    • 調整可能な出力コモンモード電圧
    • 柔軟な電源電圧: 3 V ～ 7 V（LFCSP）
    • 消費電力を低減するディスエーブル・ピン
    • LFCSP と SOIC パッケージを採用

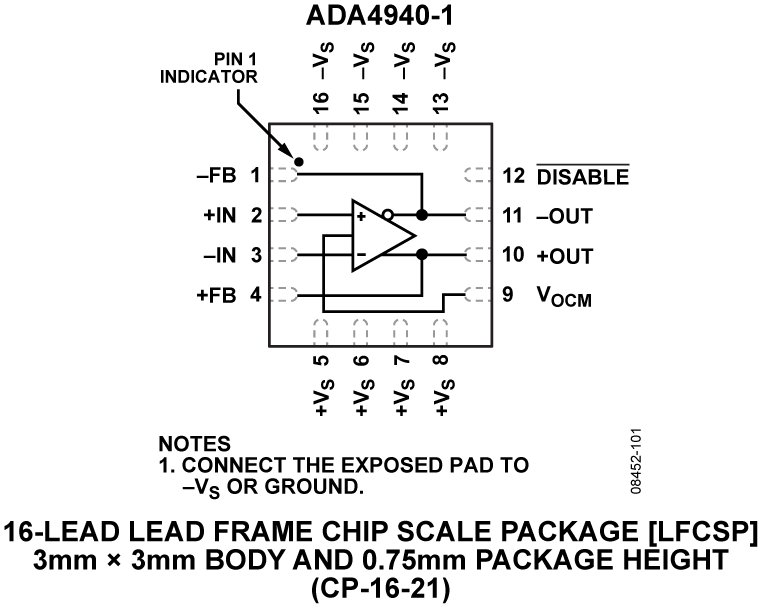

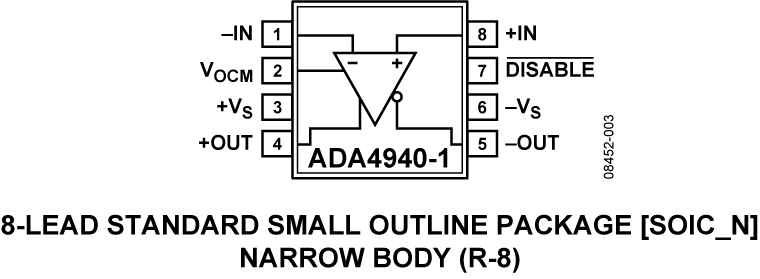

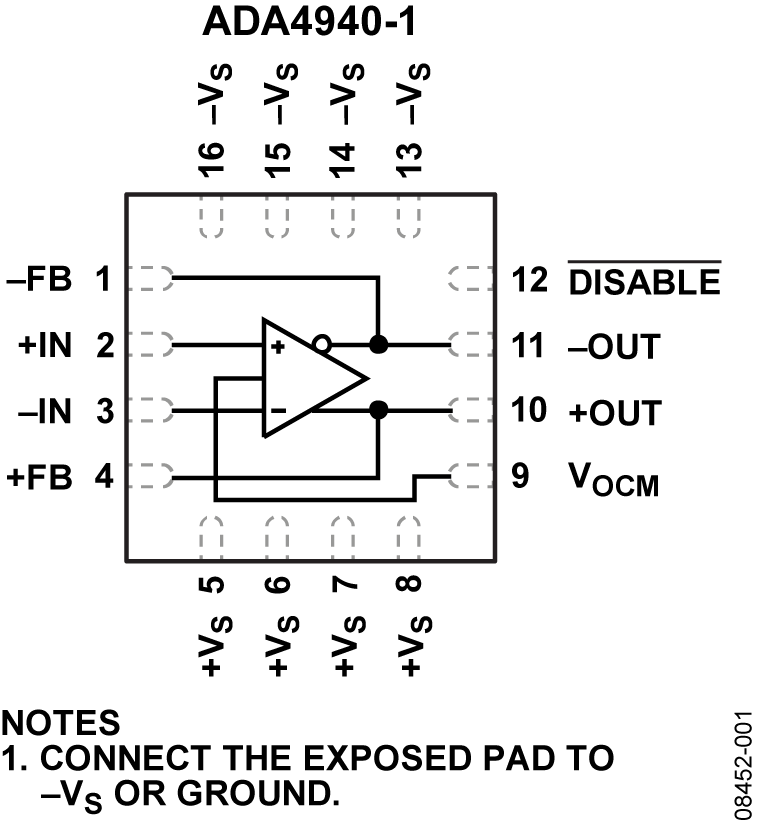

    ADA4940-1
    ADC ドライバ用アンプ、超低消費電力、低ひずみ性能
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 2

    アプリケーション・ノート 2

    技術記事 5

    さらに詳しく

    ツールおよびシミュレーション

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    • ADA4940

    高精度ADC ドライバ・ツール

    高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

    ツールを開く

    SPICEモデル 1

    ADI DiffAmpCalc™

    ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。

    ツールを開く

    Signal Chain Designer – BETA版

    Signal Chain Designerは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

    ツールを開く
    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    評価用キット

    eval board
    schematic 1
    EVAL-AD7768-1

    AD7768-1 評価用ボード

    今すぐ購入 詳細を表示

    機能と利点

    • AD7768-1 用のフル機能評価用ボード
    • EVAL-SDP-CH1Z と組み合わせて PC 制御
    • PC ソフトウェア制御およびデータ分析
    • 時間および周波数領域
    • スタンドアロン・ハードウェア機能

    製品詳細

    EV-AD7768-1FMCZ 評価用キットは、AD7768-1 24 ビット、256 kSPS、A/D コンバータ（ADC）を備えています。EVAD7768-1FMCZ ボードは、EVAL-SDP-CH1Z マザーボードへの接続を介して PC の USB ポートに接続します。デフォルトでは、EVAL-SDP-CH1Z 電源から給電されます。この電源は、5 V と 3.3 V にレギュレートされ、AD7768-1 に給電して部品をサポートします。

    EV-AD7768-1FMCZ ソフトウェアは、AD7768-1 デバイス・レジスタ機能を詳細に設定し、ADC 性能評価のために、DC および AC 時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

    EV-AD7768-1FMCZ は、ADC の機能を評価することができる評価用ボードです。ユーザー PC ソフトウェアの実行ファイルは、USB を介し、システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）を通じて AD7768-1 を制御します。

    eval board
    schematic 2
    schematic 3
    schematic 4

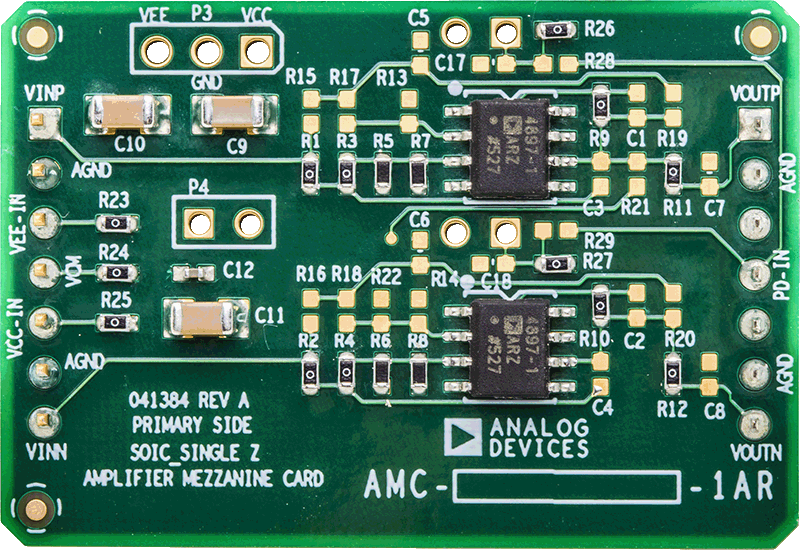

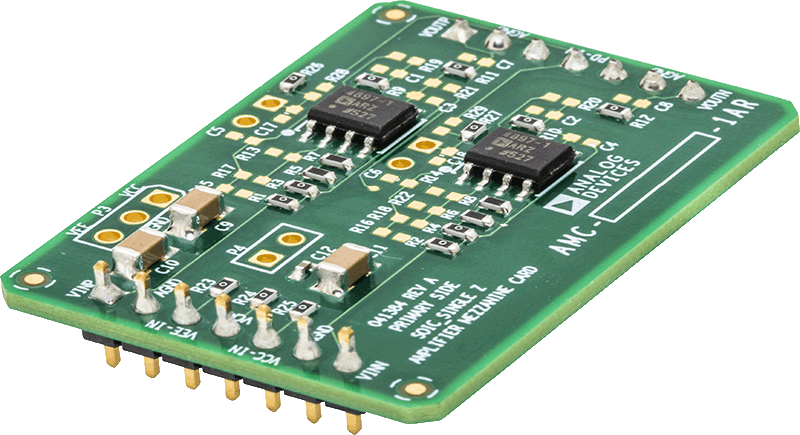

    AMC-ADA4940-1ARZ

    Amplifier Mezzanine Card for ADA4940-1

    今すぐ購入 詳細を表示

    機能と利点

    • Enables quick breadboarding and prototyping
    • User defined circuit configuration
    • Easy connection to other ADC evaluation boards

    製品詳細

    The Analog Devices, Inc., amplifier mezzanine card (AMC) analog-to-digital converter (ADC) driver evaluates the performance of amplifiers in 8-lead, single and dual SOIC, 6- lead single SOT23, 8-lead dual MSOP, and 16-lead LFCSP packages. This add on board can be inserted on ADC evaluation boards using its 7-pin header. Figure 1 shows the AMC mounted on an Analog Devices, Inc., ADC evaluation board.

    The AMC can support any of Analog Devices operational amplifiers and ADC drivers in different packages. The user can configure the ADC driver as a Sallen-Key low-pass, high-pass, or band-pass filter, as a multiple feedback low-pass, high-pass, or band-pass filter, or as an inverting and noninverting operational amplifier. The user can also configure the AMC to drive a singleended, fully differential, or a single-ended signal to a differential ADC.

    Optimized power and ground planes ensure low noise and high speed operation. Component placement and power supply bypassing are optimized for maximum circuit flexibility and performance. The AMC evaluation board accepts 0402 or 0603 surface mount technology (SMT) components, 1206 bypass capacitors, and 2.54 mm headers.

    All components are placed on the primary side. No components are placed on the secondary side.
    EVAL-AD7768-1
    AD7768-1 評価用ボード
    AMC-ADA4940-1ARZ
    Amplifier Mezzanine Card for ADA4940-1

    リファレンス・デザイン

    CN0513 Board
    CN0513 Board
    CN0513 Block Diagram
    AD4020 Reference Design Block Diagram
    CN0513 Circuits from the Lab®

    20-Bit, 1.8 MSPS, ±2.5 ppm INL, Low Drift, High Accuracy Data Acquisition Solution

    詳細なリファレンス・デザインを表示

    機能と利点

    • Data acquisition solution fully characterized over 0°C to 70°C
    • Guaranteed 20-bit no missing codes
    • INL: ±2 ppm, DNL: ±0.25 ppm
    • Throughput: 1.8 MSPS
    • Offset error drift: ±3.5 ppm/°C; gain error drift: ±6 ppm/°C
    • SNR: 98 dB at G = 1, 92 dB at G = 10, fIN = 1 kHz
    • THD: −120 dB at G = 1, −116 dB at G = 10, fIN = 1 kHz
    • Oversampled dynamic range: 102 dB at 900 kSPS, OSR = 2
    • Software programmable bipolar input ranges (±1 V to ±10 V)
      • Allows single-ended and differential signals
    • CMRR: 92 dB typical
    • GΩ input impedance allows direct interface with sensors
    • Ease of use features reduce system power and complexity
    • ADC Input overvoltage clamp protection sinks up to 50 mA
    • On-board 5 V reference and buffer
    • First conversion accurate, no latency/pipeline delay
    • Fast conversion time allows low SPI clock rates
    • SPI-/QSPI-/MICROWIRE-/DSP-compatible serial interface
    CN0513
    20-Bit, 1.8 MSPS, ±2.5 ppm INL, Low Drift, High Accuracy Data Acquisition Solution

    最新のディスカッション

    ADA4940-1に関するディスカッションはまだありません。意見を投稿しますか？
