ADA2200

製造中止

同期式復調器＋設定可能アナログ・フィルタ

データシート (Rev. 0)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 信号入力帯域幅を30kHzに復調
  • プログラマブル・フィルタにより帯域幅を可変可能
    フィルタは入力クロック周波数に追従
  • プログラマブルな基準クロック周波数
  • 柔軟なシステム・インターフェース
    シングル・エンド / 差動信号の入力と出力、
    レールtoレール出力がA/Dコンバータ（ADC）を直接駆動
  • 位相検出器感度：
    9.3m°θREL rms
  • 3線と4線のシリアル・ポート・インターフェース（SPI）あるいはI2C EEPROMからのシームレスなブートで設定可能
  • 超低電力動作：
    395μA＠fCLKIN＝500kHz
  • 単電源：＋2.7V～＋3.6V
  • 仕様規定されている温度範囲：
    －40℃～＋85℃
  • 16ピンTSSOPパッケージ
ADA2200
同期式復調器＋設定可能アナログ・フィルタ

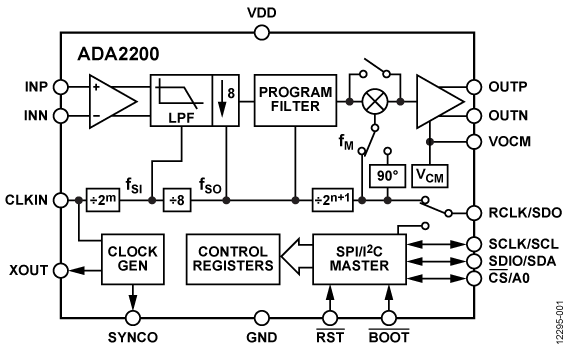

ADA2200 Functional Block Diagram ADA2200 Pin Diagram
