AD8341

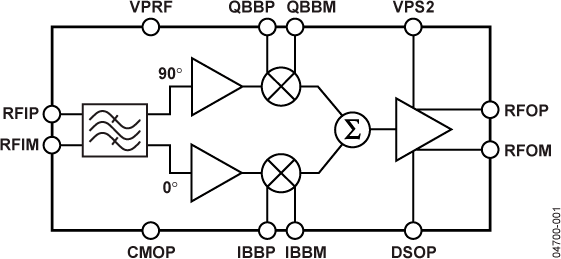

AD8341ベクトル・モジュレータは、RF信号の任意の振幅と位相モジュレーションを実行します。RF信号経路は直線的であるため、オリジナル・モジュレーションは、維持されます。この製品は、汎用のRFモジュレータ、可変の減衰器 / 位相シフタまたは再モジュレータとして使うことができます。振幅は、最大－4.5dB ～－34.5dB以下まで制御することができ、位相は全体で360°範囲にわたって連続的にシフトすることができます。最大のゲイン設定することで、AD8341は、位相に関係なく、8.5dBmのOP1dB、17.5dBmのOIP3および－150.5dBm/Hzの出力ノイズ・フロアを実現します。この製品は、1.5MHz～2.4GHzの周波数レンジに渡って動作します。

直交のIとQフォーマット内のベースバンド入力は、RF入力信号に依存した振幅と位相モジュレーションを制御します。IおよびQの両者は、±500mVの差動フルスケール範囲でDC結合されます。最大モジュレーション・バンド幅は230MHzで、制御ライン上のノイズ帯域幅を制限するため追加の外部コンデンサによって減少させることができます。

RFの入力と出力の両者は、差動またはシングルエンドで使うことができ、AC結合する必要があります。RF入力と出力のインピーダンスは、動作周波数範囲にわたって、通常50Ωです。DSOPピンによって、オーバードライブから後続段を保護するため、出力段を迅速にディスエーブルにすることができます。AD8341は、4.75V～5.25Vの電源で動作し、消費電流は約125mAです。

AD8341は、アナログ・デバイセズ独自の高性能25GHz SOI相補バイポーラIC製造プロセスを用いて製造されています。このデバイスはPbフリー、24ピンLFCSPパッケージを採用し、－40℃～＋85℃の温度範囲で動作します。評価用ボードも提供しています。

アプリケーション

• RF PAの直線化 / RFプレディストーション
• 振幅と位相モジュレーション
• 可変減衰器と位相シフタ
• CDMA2000、WCDMA、GSM / EDGE用リニア・パワー・アンプ
• スマート・アンテナ

入手性

AD8341ACPのサンプルとその評価用ボード（モデル名はAD8341-EVAL）の入手が可能です。
