AD8137

製造中

差動アンプ、A/D コンバータ駆動用、低価格、低消費電力

データシート (Rev. E)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ハードウェア・エコシステム
  • ツールおよびシミュレーション
  • 評価用キット
  • 最新のディスカッション
    •

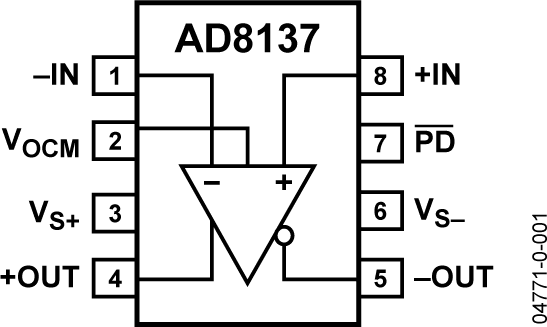

    製品の詳細

    • 完全差動動作
    • パワーダウン機能付きの超低消費電力
      • 無負荷時電流：2.6mA＠5V
      • パワーダウン・モード時の電流：450μA＠5V
    • 高速
    • SFDR性能：12ビット@500kHz
    • 高速セトリング時間：100ns（～0.02％）
    • 低入力オフセット電圧：±2.6mV（最大）
    • 低入力オフセット電流：0.45μA（最大）
    • 差動入力と差動出力
    • 差動信号を差動出力またはシングルエンド信号を差動出力の動作
    • レールtoレール出力
    • 校正可能な出力コモン－モード電圧
    • 詳細については、データシートを参照してください
    AD8137
    差動アンプ、A/D コンバータ駆動用、低価格、低消費電力
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    アプリケーション・ノート 5

    よく聞かれる質問 1

    さらに詳しく

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    ADA4940-1
    		製造中 ADC ドライバ用アンプ、超低消費電力、低ひずみ性能
    ADA4940-2
    		製造中 ADC ドライバ用アンプ、超低消費電力、低ひずみ性能
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    LTspice 1

    下記製品はLTspiceで使用することが出来ます。:

    • AD8137

    高精度ADC ドライバ・ツール

    高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

    ツールを開く

    SPICEモデル 1

    ADI DiffAmpCalc™

    ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。

    ツールを開く

    ADIsimRF

    ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

    ツールを開く

    Signal Chain Designer – BETA版

    Signal Chain Designerは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

    ツールを開く

    キーサイトGenesys向けのSys-Parameterモデル

    Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

    ツールを開く
    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    評価用キット

    EVAL-FDA-1

    Universal Evaluation Board for Single Differential Amplifiers

    今すぐ購入 詳細を表示

    製品詳細

    The Universal Differential Amplifier Evaluation Boards can be used to evaluate single, high speed, fully differential amplifiers. The evaluation boards are bare boards that enable users to quickly prototype a variety of differential or single-ended circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See references below on what board to order by lead count and package.

    eval board
    schematic 1
    FMCMOTCON2

    OBSOLETE: AD-FMCMOTCON2-EBZ Evaluation Board

    今すぐ購入 詳細を表示

    機能と利点

    This evaluation board is obsolete and no longer recommended.


    The FMCMOTCON2 evaluation kit enables users to:

    • Model and implement motor control algorithms rapidly for high performance servo systems, incorporating system modelling and design concepts using Mathworks model based design
    • Reduce time needed to move a motor control system from concept to production, by providing a prototyping system to verify the hardware and control algorithms before moving to production stage.

    製品詳細

    This evaluation board is obsolete and no longer recommended.


    The AD-FMCMOTCON2-EBZ is a complete high performance servo system on an FPGA Mezzanine Card (FMC) board, the purpose of which is to provide a complete motor drive system demonstrating efficient and high dynamic control of three phase PMSM and induction motors up to 48V and 20A.

    Two motors can be driven at the same time, each motor having its separate power supply. The system incorporates high quality power sources; reliable power, control, and feedback signals isolation; accurate measurement of motor current & voltage signals; high speed interfaces for control signals to allow fast controller response; industrial Ethernet high speed interfaces; single ended Hall, differential Hall, encoder and resolver interfaces; digital position sensors interface; flexible control with a FPGA/SoC interface.

    The kit consists of two boards: a controller board and a drive board. An optional AD-DYNO2-EBZ dynamometer can also be purchased through Avnet and is intended to be an extension of the drive system.

    Controller Board

    • Digital board for interfacing with the low and high voltage drive boards
    • Compatible with all Xilinx FPGA platforms with FMC LPC or HPC connectors
    • FMC signals voltage adaptation interface for seamless operation on all FMC voltage levels
    • Fully isolated digital control and feedback signals
    • Isolated Xilinx XADC interface
    • 2 x Gbit Ethernet PHYs for high speed industrial communication, with 3rd party EtherCAT support
    • Single ended Hall, Differential Hall, Encoder, Resolver interfaces
    • Digital sensors interfaces
      • EnDat
      • BISS Interface

    Drive Board

    • Drives motors up to 48V @ 20A
    • Drives 2 motors simultaneously
    • High frequency drive stage implemented with ADI isolated gate drivers
    • Supported motor types
      BLDC
      PMSM
      Brushed DC
      Stepper (bipolar / unipolar)
    • Integrated over current protection
    • Reverse voltage protection
    • Current and Voltage measurement using isolated ADCs
    • BEMF zero cross detection for sensorless control of PMSM or BLDC motors
    • Separate voltage supplies for the 2 motors so that the motors don't influence each other

    Dynamometer System with Embedded Control

    • Two BLDC motors connected by a rigid couple in a dyno setup, which can be used to test real-time motor control performance.
    • One BLDC motor acts as an electronically adjustable load and is driven by the embedded control system. This motor can be directly connected to the FMC motor drive to get complex / active loads. The load can be driven also by the AD-FMCMOTCON2-EBZ to implement dynamic load profiles.
    • The other BLDC motor is driven by the FMC motor drive.
    • Measurement and display of load motor current
    • Measurement and display of load motor speed
    • External control using Analog Discovery and MathWorks Instrumentation Control Toolbox

    Software:

    Example reference designs showing how to use the platform with Xilinx® FPGAs or SoCs and high performance control algorithms from Mathworks® are provided together with the hardware. Information on the FMC board, and how to use it, the design package that surrounds it, and the software which can make it work, can be found by clicking the software link.
    EVAL-FDA-1
    Universal Evaluation Board for Single Differential Amplifiers
    FMCMOTCON2
    OBSOLETE: AD-FMCMOTCON2-EBZ Evaluation Board
