LTC4274

推荐新设计使用

单通道 PoE+ PSE 控制器

数据手册
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合 IEEE 802.3at Type 1 和 Type 2 标准
  • 0.34Ω 总通道电阻
    • 每个端口的消耗功率为 130mW (在 600mA)
  • 高级电源管理
    • 8 位可编程电流限值 (ILIM)
    • 7 位可编程过载电流 (ICUT)
    • 快速停机
    • 14.5 位端口电流 / 电压监视
    • 两事件分级
  • 非常高可靠性的 4 点 PD 检测：
    • 两点施加电压
    • 两点施加电流
  • 高电容老式设备检测
  • 与 LTC4259A-1 和 LTC4266 的软件兼容
  • 1MHz I2C 兼容型串行控制接口
  • 中跨延时定时器
  • 可支持高于 25W 的专有功率级

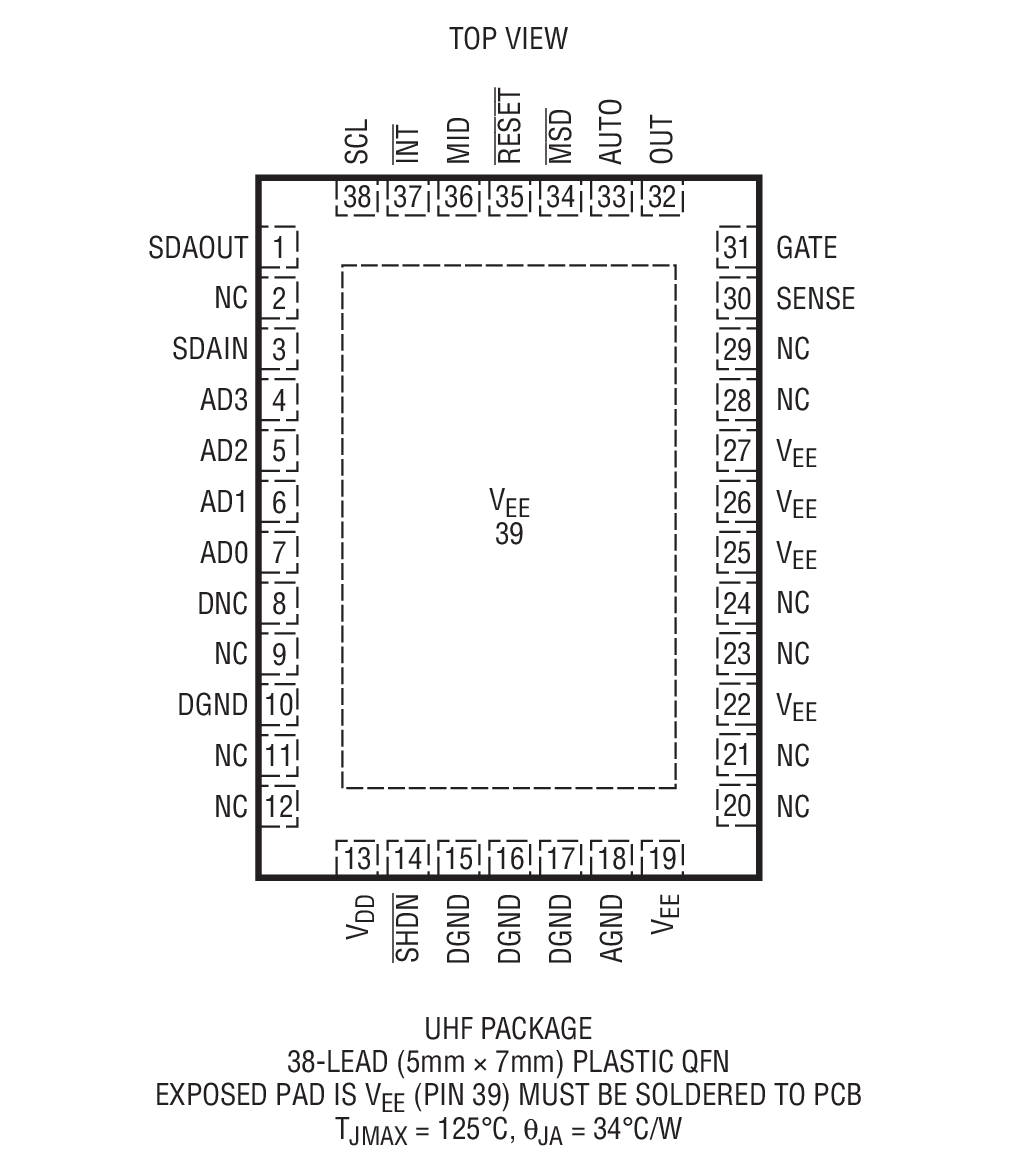

  • 采用 38 引脚 5mm x 7mm QFN 封装
LTC4274
单通道 PoE+ PSE 控制器

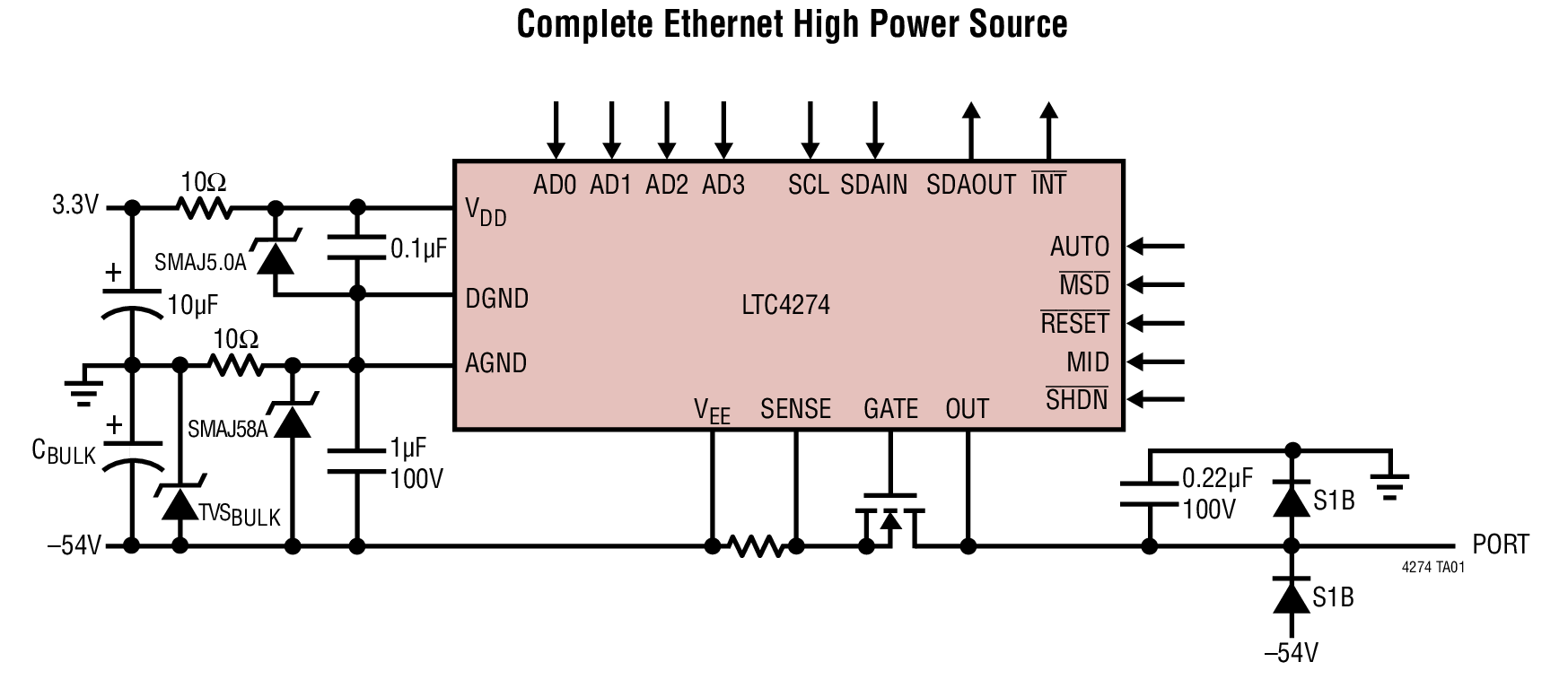

Complete Ethernet High Power Source Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Interface Transceivers & Isolators 1
LTC4310
量产 可热插拔的 I2C 隔离器
以太网供电(PoE)接口控制器 1
LTC4274A
单通道 PoE / PoE+ / LTPoE++ PSE 控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC4274

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board

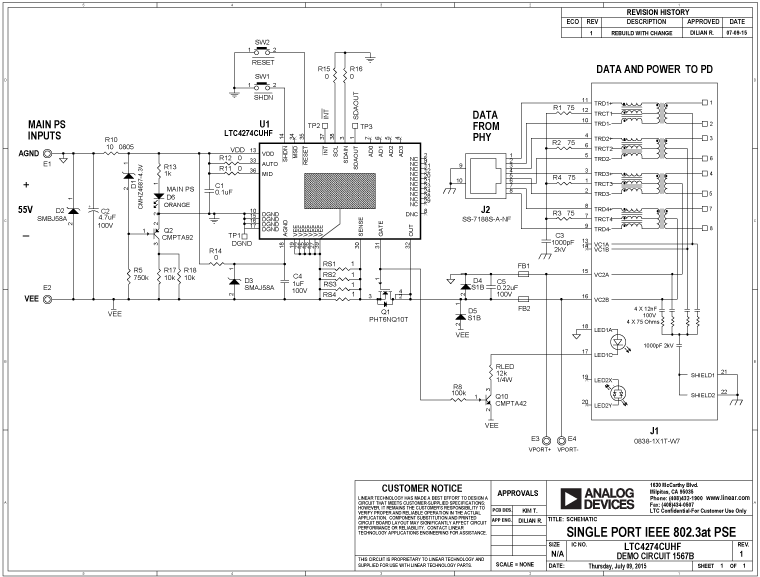

schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
DC1567B

LTC4274 演示板 | IEEE802.3at 以太网供电 PSE

立即购买 更多内容

产品详情

演示电路 1567B 内置 LTC4274，一款供电设备(PSE)控制器，设计用于兼容 IEEE 802.3 类型 1（PD 上的功率约为 13W）和类型 2（PD上的功率约为 25.5W）的以太网供电(PoE)系统。LTC4274 在 DC1567B 中配置为中跨功率注入器，其中数据来自现有网络系统并与电源一起输出到受电设备(PD)。LTC4274 可自主检测 PD 并进行分类，开启和关闭端口电源，而无需微控制器。2 秒回退定时器支持中跨配置。建议使用 55V 标称电源为演示板供电。
DC1567B
LTC4274 演示板 | IEEE802.3at 以太网供电 PSE

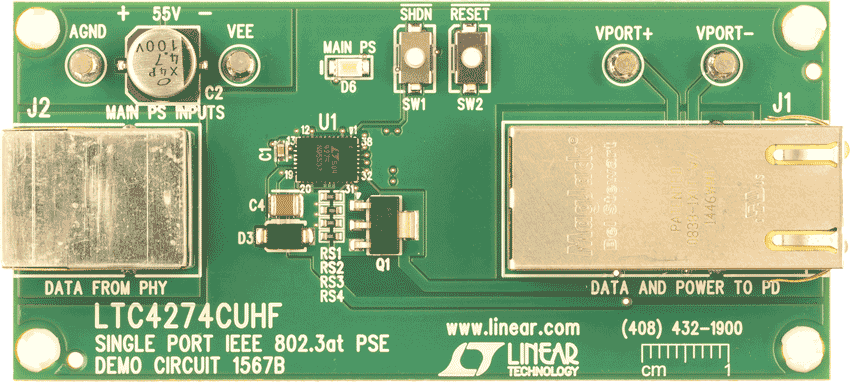

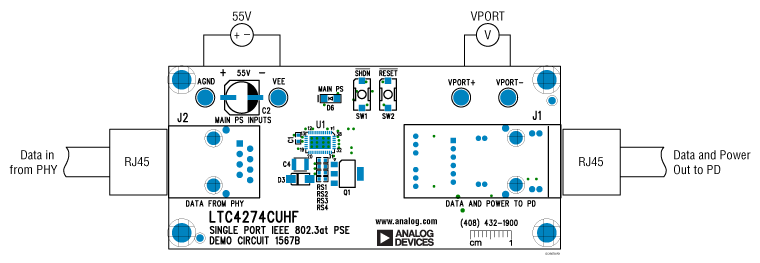

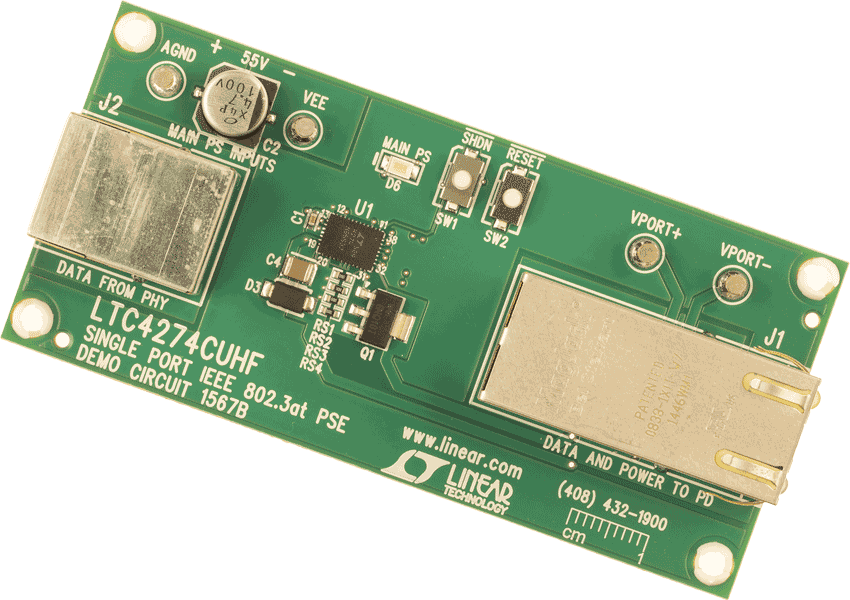

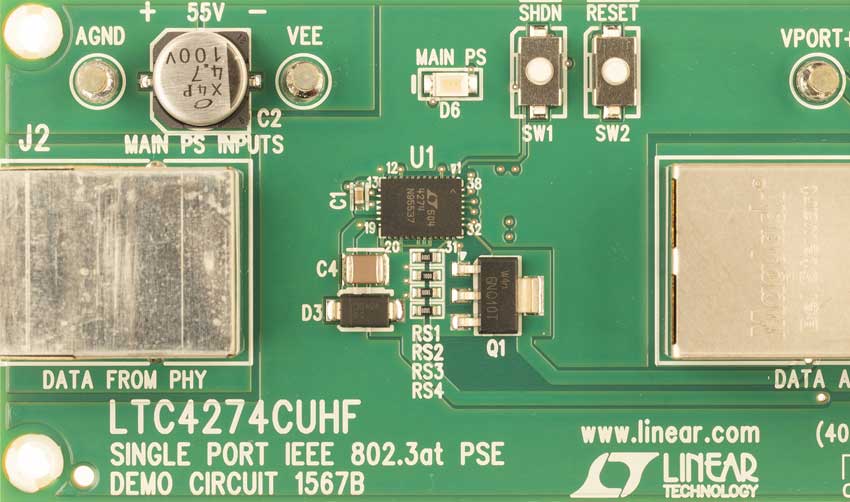

DC1567B Demo Board DC1567B Demo Board DC1567B Demo Board DC1567B Demo Board DC1567B2 Application Circuit DC1567B Application Circuit EA Certified 3 EA Certified 4
