ADP1034

推荐新设计使用

集成七个数字隔离器和可编程功率控制功能的3通道隔离式微功耗管理单元

数据手册 (Rev. 0)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入电源电压范围：4.5 V 至 60 V
  • 集成式反激电源开关
  • 生成隔离式独立电阻器可编程双极输出和工厂可编程降压输出
    • VOUT1：6 V 至 28 V
    • VOUT2：5.0 V
    • VOUT3：−24 V 至 −2 V
  • 2.61 W 输出功率时可达到 86% 的效率（典型值）
  • 用于通过串行命令调整 VOUT1 的可编程功率控制引脚 (PPC_IN)
  • 使用 1:1 比率的变压器简化变压器设计
  • 可通过 SYNC 输入调整开关频率
  • 峰值电流显示和过压保护
  • 每个稳压器的内部补偿和软启动控制
  • 精密使能输入
  • 高速低传播延迟 SPI 信号隔离通道
  • 三个 100 kbps 通用隔离式数据通道
  • 41 引脚 9 mm × 7 mm LFCSP 外形尺寸可实现小巧的解决方案总体尺寸
  • 工作结温范围为 −40°C 至 +125°C
  • 安全和监管审批（申请中）
    • CISPR11 B 级辐射发射
    • UL 认证：2500 V rms 持续 1 分钟，符合 UL 1577 标准
    • CSA 元件验收通知 5A
      • 从属器件、主器件和现场电源域之间 300 V rms 的基本绝缘（IEC 61010-1，申请中）
    • VDE 合规证书
      • DIN V VDE 0884-10 (VDE 0884-10):2006-12
      • VIORM = 565 V 峰值
ADP1034
集成七个数字隔离器和可编程功率控制功能的3通道隔离式微功耗管理单元
ADP1034 Functional Block Diagram ADP1034 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADP1034

评估具有七个数字隔离器和可编程功率控制的 ADP1034 3 通道隔离式微功耗管理单元

立即购买 更多内容

特性和优点

  • 输入电压范围：4.5 V 至 60 V
  • 输出电压 VOUT1：24 V
  • 输出电压 VOUT2：5.0 V
  • 输出电压 VOUT3：−15 V
  • 启用和禁用控制
  • 压摆率控制
  • 可以使用 SYNC 引脚实现振荡器同步
  • 可以使用所有 7 个数据通道
  • 可使用 VOUT1 输出控制的 PPC_IN 引脚

产品详情

ADP1034CP-1-EVALZ 是一款功能完备的评估板，可利用可编程功率控制 (PPC)、降压和反相升降压稳压器以及隔离式数据通道演示 ADP1034 直流/直流反激稳压器的功能。

用户可以使用该评估板来评估 ADP1034 套件测量，例如电源电压调整率、负载调整率和效率。ADP1034CP-1-EVALZ 板还可帮助评估 PPC 和隔离式数字通道的功能。可以在该评估板上演示器件特性，包括振荡器同步、软启动、时序监控和压摆率控制。

ADP1034 数据表中提供了有关 ADP1034 的完整详情，使用 ADP1034CP-1-EVALZ 时必须参考该数据手册。有关直流/直流转换器和隔离式数据通道的更多详细信息，请参阅 ADP1034 数据手册。
EVAL-ADP1034
评估具有七个数字隔离器和可编程功率控制的 ADP1034 3 通道隔离式微功耗管理单元

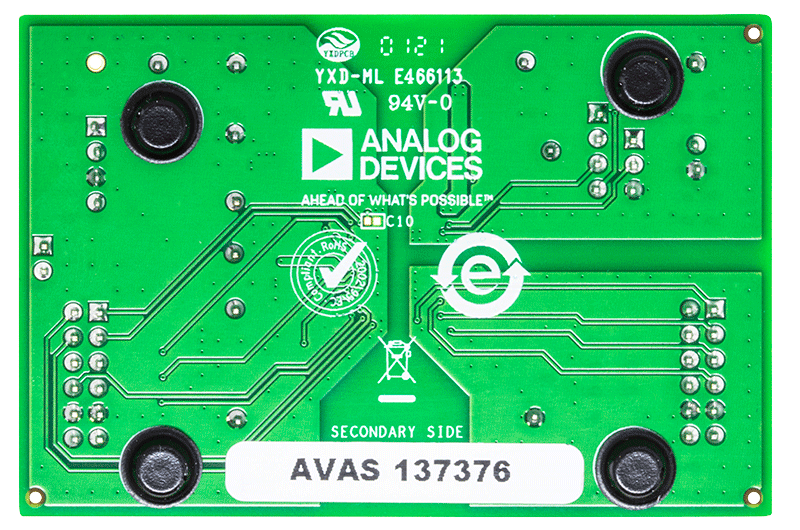

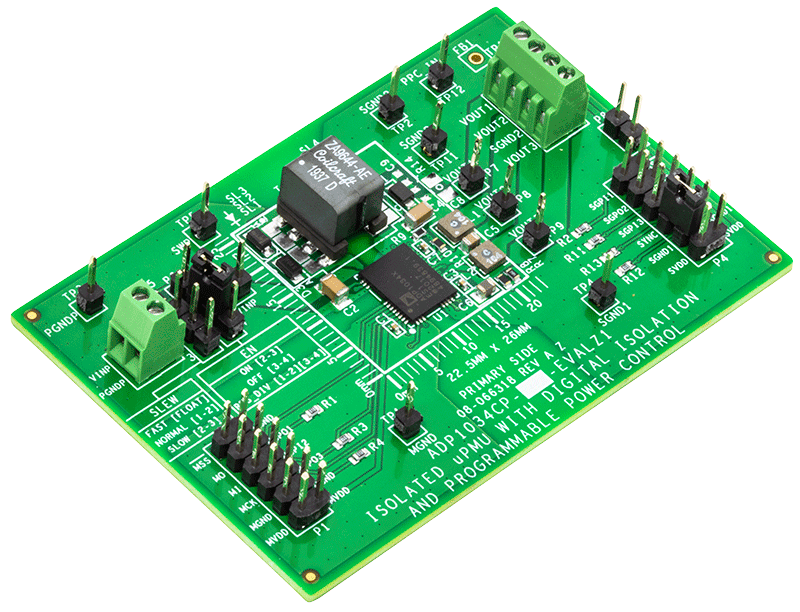

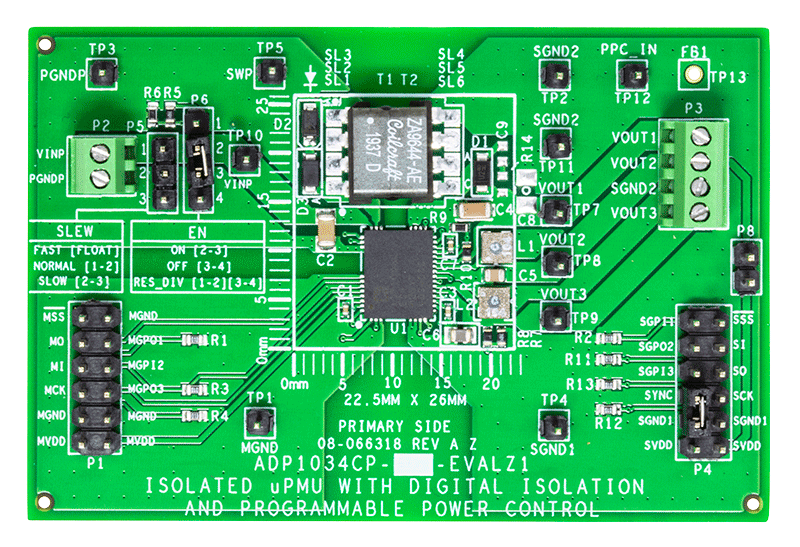

ADP1034CP-1-EVALZ Evaluation Board ADP1034CP-1-EVALZ Evaluation Board - Top View ADP1034CP-1-EVALZ Evaluation Board - Bottom View
